Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la carte DMX Servomoteur 12 voies RISCV.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : DC + 5 V à +24 V
- Dimensions : 45 mm (hors connecteurs) / 60 mm (avec connecteurs) X 37 mm
- Jusqu’à 12 Servomoteurs par carte
- Sortie phase PWM, timings réglables
Conseils de connexion #

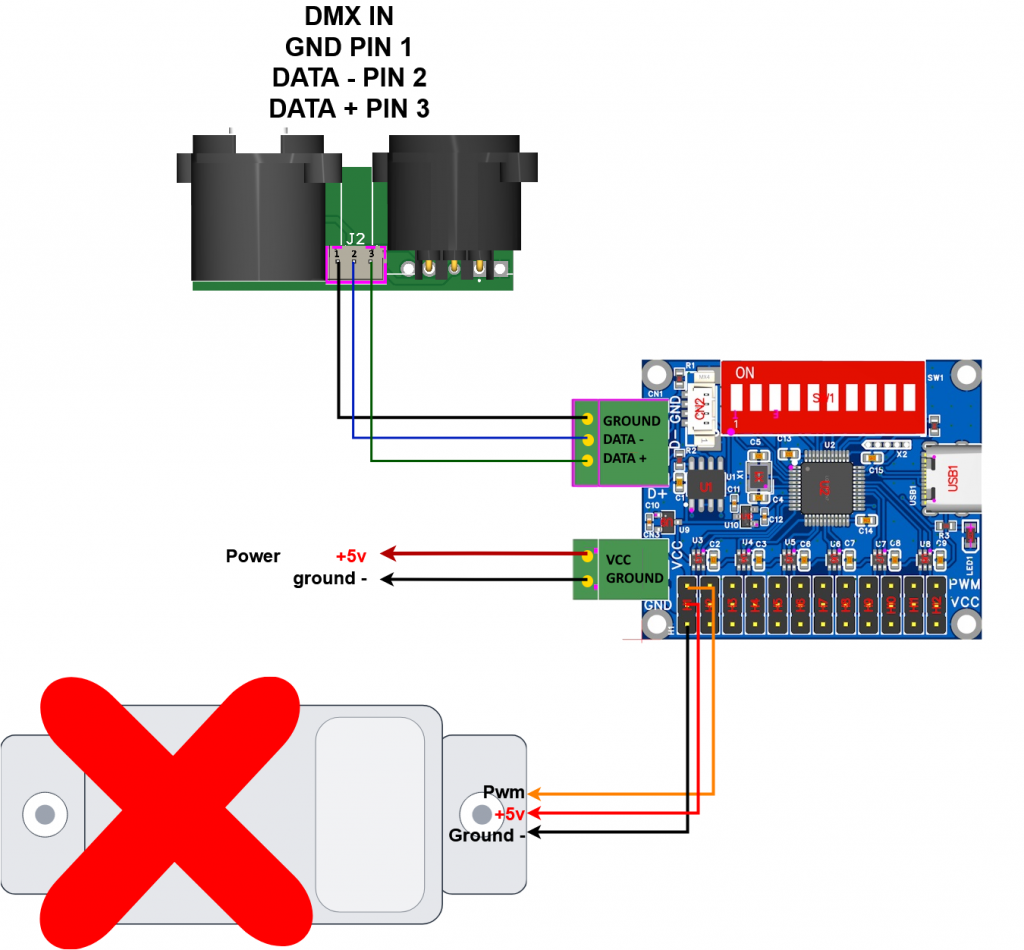

Connexion pour un Servomoteur de 5 volts à 12 volts :
La carte doit être alimentée sur l’entrée VCC uniquement et pas de connexion sur le Ground (GND).
Réglages de l’adresse et des fixtures #
Par défaut, les boutons du Dip Switch N° 2 à 9 sont sur OFF et le Dip Switch N°1 et N°10 sont sur ON, la carte est réglée sur l’adresse DMX 1 et est en fonctionnement.
L’adressage du Dip Switch est un réglage binaire. Pour réussir ces réglages, vous pouvez vous aider du calculateur d’adresse prévu à cet effet à l’adresse suivante :
https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html
L’adressage du DMX se fait avec le Dip Switch ou avec DMX tools https://dmx-tools.electroconcept.fr/ en connectant la carte avec un câble USB à votre ordinateur.
- Assurez-vous que la carte pour laquelle vous faites les réglages via l’USB est éteinte électriquement,
- Ouvrir la page dans un navigateur supportant la norme USB HID comme Google Chrome sur PC ou Opéra sur Mac,
- Connectez votre carte à l’ordinateur puis aller sur https://dmx-tools.electroconcept.fr/ et cliquer sur Connexion,

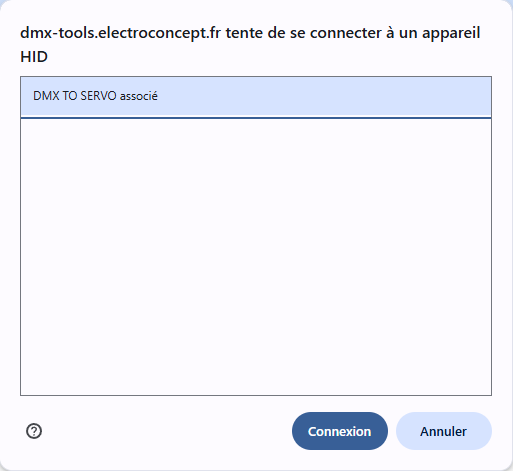

- Choisissez votre carte dans la fenêtre pop-up et cliquez sur Connexion.
- Le Dip Switch N°10 doit être sur ON

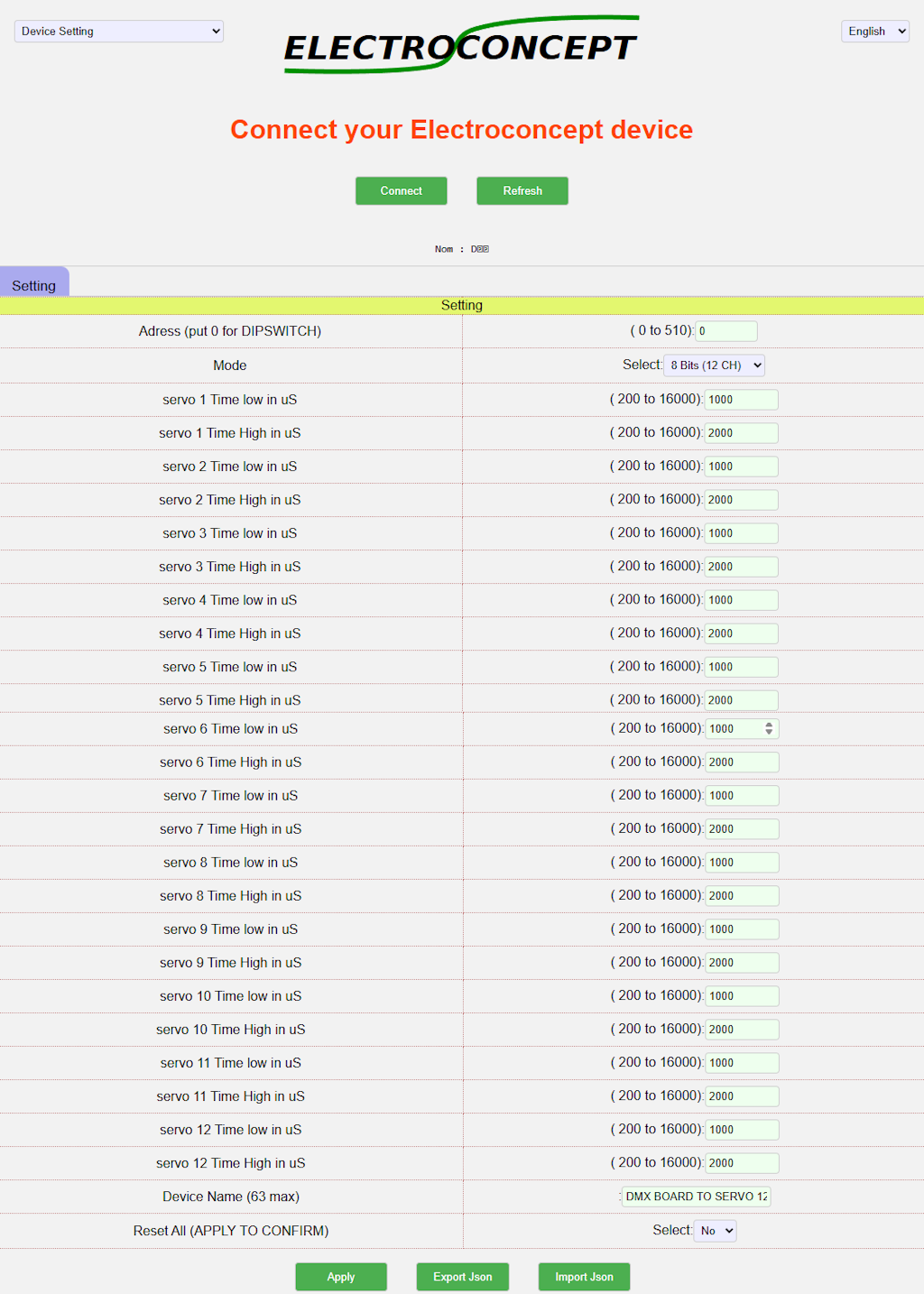

Paramètres réglables :
Address (put 0 for DIPSWITCH) : Permet de choisir l’adresse en laissant le Dip Switch sur OFF, attention l’adresse du Dip Switch est toujours prioritaire.
Mode : Permet de choisir la fixture de la carte en 12 canaux 8 Bits ou si vos servomoteurs sont compatibles en 24 canaux 16 Bits.
servo 1 Time low in uS: Permet de choisir le timing PWM du servomoteur N°1
servo 2 Time low in uS: Permet de choisir le timing PWM du servomoteur N°2
servo 3 Time low in uS: Permet de choisir le timing PWM du servomoteur N°3
servo 4 Time low in uS: Permet de choisir le timing PWM du servomoteur N°4
servo 5 Time low in uS: Permet de choisir le timing PWM du servomoteur N°5
servo 6 Time low in uS: Permet de choisir le timing PWM du servomoteur N°6
servo 7 Time low in uS: Permet de choisir le timing PWM du servomoteur N°7
servo 8 Time low in uS: Permet de choisir le timing PWM du servomoteur N°8
servo 9 Time low in uS: Permet de choisir le timing PWM du servomoteur N°9
servo 10 Time low in uS: Permet de choisir le timing PWM du servomoteur N°10
servo 11 Time low in uS: Permet de choisir le timing PWM du servomoteur N°11
servo 12 Time low in uS: Permet de choisir le timing PWM du servomoteur N°12
Device Name (63 max) : Nom de la carte sur DMX TOOLS
Reset All (APPLY TO CONFIRM) : Retour aux paramètres usine par défaut.
- Le timing en micro secondes est réglable entre 200 µs et 16 000 µs . Veuillez vous référer à la notice d’utilisation de votre servomoteur afin de définir cette largeur d’impulsion
Détails des fixtures disponibles sur la carte :

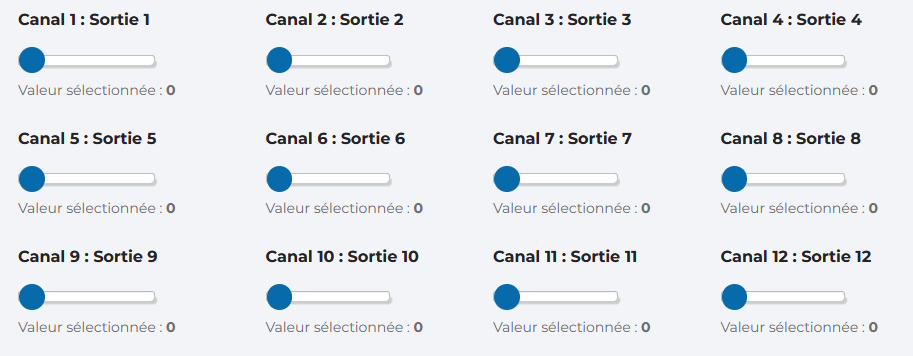

Mode 8 Bits (12CH)
Description des canaux DMX : Fixture 12 canaux 8 Bits

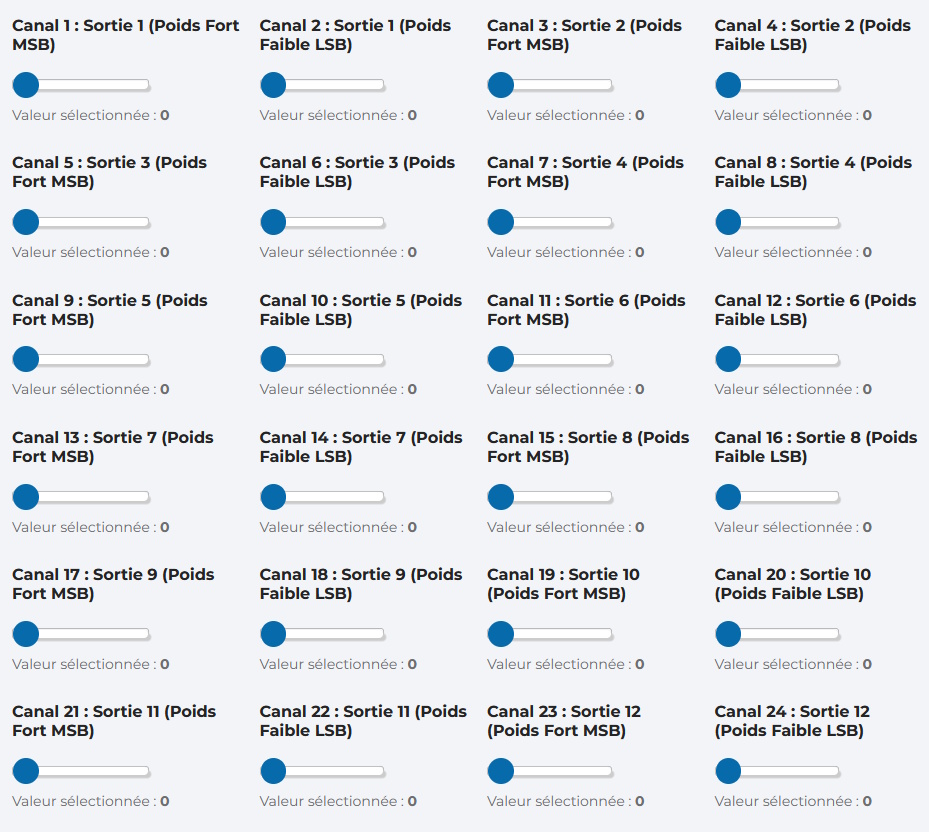

Mode 16 Bits (24CH)
Description des canaux DMX : Fixture 24 canaux 16 Bits
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil, la carte va automatiquement s’assurer qu’un signal DMX est présent. Dès que cela est fait, la LED DMX doit s’éclairer au rythme des trames DMX ou fixe si votre fréquence de rafraîchissement DMX est élevée.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée, vous pouvez maintenant contrôler les niveaux de sorties de la Carte DMX Servomoteur 12 voies RISCV.
