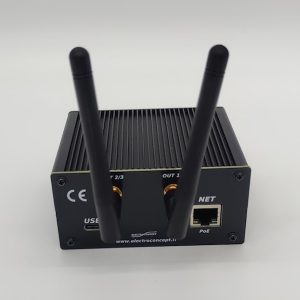

Émetteur DMX HF 2,4 GHz V2.2 Lite et node Art-Net WIFI

Introduction #

Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser l’émetteur DMX HF 2,4GHz V2.2 Lite et Node Art-Net Wifi.

Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.

Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.

Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager. Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.

Spécifications techniques #

• Alimentation : DC USB 5 V
• Consommation : 150 mA – 200 mA suivant la charge DMX
• Dimensions : 109 mm X 84 mm X 45 mm
• Puissance HF en 2.4 GHz : 20 db soit 100 mW
• Fréquence : 21
• Univers possibles : 31 soit 15872 canaux DMX
• Entrée USB « OPEN DMX »
• Entrée XLR 3 points ou 5 points
• Sortie XLR 3 points ou 5 points
• Protocole : W2.4EC-DMX-A et B

La portée dépend de l’environnement, environ 30 m en milieu hostile (entre des murs épais par exemple) et environ 300 m en extérieur.

Configuration par défaut #

L’émetteur a pour fonction de transmettre le DMX filaire en DMX HF sur l’univers ID 1. Chaque récepteur possède une mémoire qui permet de renvoyer la dernière valeur reçue s’il y a une perte de liaison HF.
Au démarrage, l’émetteur scanne en continu les fréquences afin de trouver la meilleure fréquence disponible pour émettre.
Les émetteurs en sortie d’usine sont configurés sur l’univers ID 1.

ATTENTION : Avant de faire tout réglage sur l’émetteur assurez-vous que le voyant du DMX et celui du HD sont verts. Si le voyant du DMX est rouge, alors vérifiez votre branchement XLR en DMX IN, USB ou Art-Net.

Menus de l’émetteur #

Afin de garantir une utilisation fluide de votre émetteur, voici un guide détaillé des réglages pouvant être réalisés sur ce dernier.

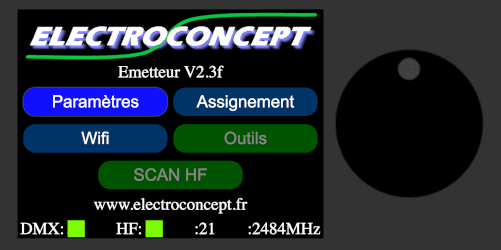

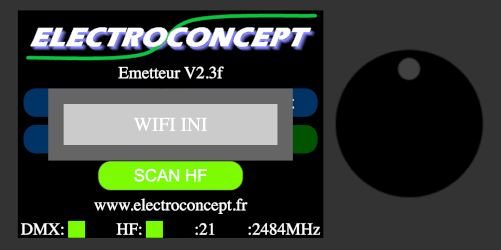

À partir de l’écran d’accueil, quatre menus sont accessibles : paramètres, assignement, Outils, Wifi et Scan HF.

Pour naviguer dans tous les menus de l’émetteur, utiliser la molette directionnelle : tourner la molette pour atteindre le menu souhaité et appuyer sur la molette pour entrer dans le menu voulu, pour sortir choisir retour et appuyez de nouveau sur la molette directionnelle, s’il n’y a pas d’option retour, appuyez sur la molette pour sortir du menu concerné.

Paramètres #

Ce menu permet d’accéder aux réglages de l’émetteur tels que l’univers ID, la fréquence, la puissance, le protocole utilisé, le nombre de canaux à envoyer, la synchronisation DMX, le canal DMX, le mode Back-up DMX, la langue (français ou anglais).

Assignement #

En mode classique #

Ce menu permet d’assigner vos récepteurs sur l’univers ID et / ou l’adresse du récepteur DMX HF de votre choix. Lorsque vous entrez dans le menu Assignement, un message de vérification apparaît automatiquement à l’écran :

Remarque : dans le cas d’une carte de réception HF vers DMX le réglage de l’adresse est inutile, c’est l’adresse du produit qui prime.

• Brancher l’émetteur électriquement avec son cordon USB, assurez-vous que l’antenne est aussi vissée sur l’appareil;
• Aller dans le menu Assignement de votre émetteur, choisissez l’ID de votre univers ID DMX HF et l’adresse DMX si nécessaire pour vos récepteurs DMX HF;
• Pour sélectionner l’univers et l’adresse souhaités, déplacez-vous sur l’écran à l’aide de la molette directionnelle et appuyez sur le nom en surbrillance, puis tourner la molette jusqu’à la valeur à paramétrer, appuyez sur la molette pour confirmer votre choix et sortir de la valeur en cours de modification pour en modifier une autre;
• Une fois l’univers et l’adresse sélectionnés en haut de l’écran, restez dans ce menu et mettez en route électriquement votre dispositif. L’icône d’antenne avec le message « assignement en cours » clignote lentement;
• Les LED présentes sur vos dispositifs DMX clignotent 6 fois rapidement vous confirmant qu’ils ont bien reçu l’information d’assignement puis clignotent lentement à la recherche d’un signal DMX HF;
• Une fois l’assignement effectué, pour vérifier que l’information a bien été reçue, …

ATTENTION : en assignant vos appareils sur un autre univers ID que celui par défaut, à savoir l’univers ID 1, pensez également à changer l’univers ID de l’émetteur, sinon il n’y aura aucune liaison entre l’émetteur et l’ensemble de votre dispositif DMX HF.

Exemple : vous souhaitez assigner votre dispositif sur l’univers ID 5. Vous démarrez la procédure d’assignement avec l’ensemble des appareils à assigner éteints. Une fois les réglages d’univers effectués, allumez-les tous pour qu’ils prennent l’information demandée. Puis, quitter le mode assignement et aller dans les paramètres de l’émetteur pour donner l’ordre à l’émetteur d’émettre sur l’univers ID 5 afin qu’il y ait une liaison entre tous vos appareils HF.

En mode expert #

Le mode expert permet d’effectuer des réglages de paramètres des produits que vous utilisez.

Remarque : ces réglages dépendent des paramètres de vos récepteurs. Seuls des personnes hautement qualifiées peuvent accéder à ce niveau de réglages.

Outils #

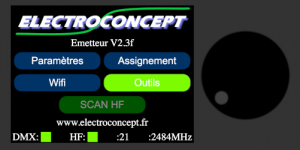

Le menu outils permet de visualiser les valeurs DMX, de sonder les fréquences disponibles et de réaliser une mise à jour de vos produits DMX.

Valeur DMX #

En vous rendant dans ce menu, vous pouvez connaître l’ensemble des valeurs DMX envoyées sur l’entrée DMX.

Analyseur HF #

L’analyseur HF permet de visualiser l’occupation des fréquences 2.4 GHz.
Description du niveau des canaux HF du 1 au 21, c’est-à-dire sur l’ensemble de la plage de fréquence de l’émetteur.

Tableau des fréquences autorisées selon la Décision n°03-908 de l’Autorité de régulation des télécommunications :

MaJ OnAir #

Ce menu permet de mettre à jour les récepteurs DMX en HF, c’est-à-dire en sans fils.

Mise à jour des récepteurs :

• Branchez l’émetteur en USB sur votre PC;
• assurez-vous que vos récepteurs à mettre à jour soient bien éteints électriquement;
• lancez la mise à jour on air comme indiqué ci-après sur votre émetteur;

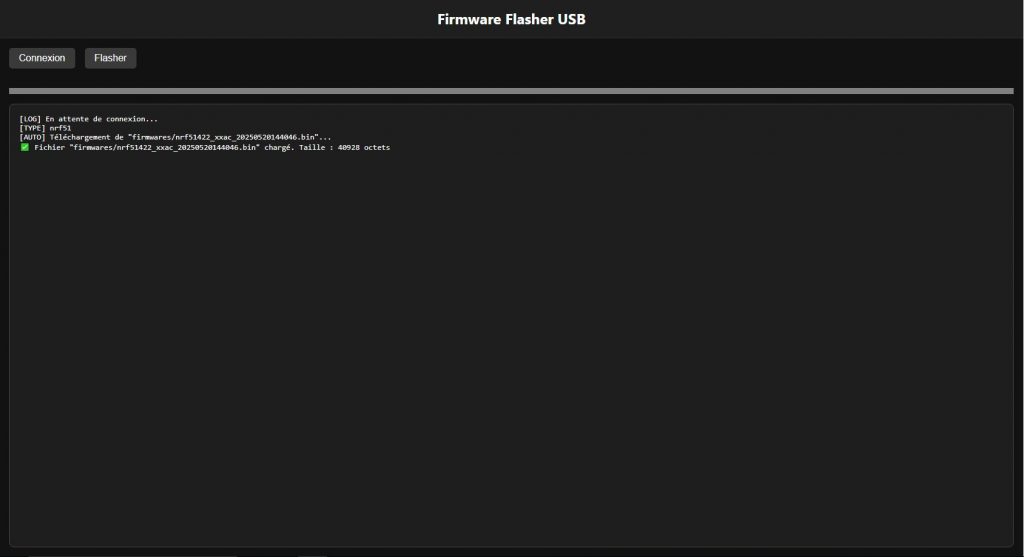

• Sur votre ordinateur, pour accéder à la la dernière mise à jour disponible de vos récepteurs Electroconcept, vous devez au préalable demander l’autorisation auprès de notre équipe à electroconcept@electroconcept.fr pour vous rendre sur la page web qui comporte la mise à jour de votre émetteur;
• lancez le lien reçu dans votre navigateur;
• branchez le récepteur en USB sur votre PC;
• cliquez sur Connexion;
• sélectionnez le récepteur dans la fenêtre pop-up qui s’affiche et cliquez à nouveau sur Connexion;
• cliquez sur flasher une fois et valider les informations;
• la mise à jour commence lorsque vous allumez vos récepteurs, la LED des récepteurs clignote lentement, puis lorsque la procédure est terminée, elle clignote à la seconde;
• il est possible de flasher plusieurs récepteurs en même temps;
• la mise à jour s’effectue correctement lorsque des informations ou des petits points défilent sur l’écran de l’émetteur;

Attention : si vous éteignez et rallumez un ou plusieurs récepteurs pendant la mise à jour, cela relance la programmation depuis le début.

Mise à jour de l’émetteur :

• Sur votre ordinateur, pour accéder à la la dernière mise à jour disponible de votre émetteur Electroconcept, vous devez au préalable demander l’autorisation auprès de notre équipe à electroconcept@electroconcept.fr pour vous rendre sur la page web qui comporte la mise à jour de votre émetteur;
• lancez le lien reçu dans votre navigateur;
• branchez l’émetteur en USB sur votre PC;
• cliquez sur Connexion;
• sélectionnez l’émetteur dans la fenêtre pop-up qui s’affiche et cliquez à nouveau sur Connexion;
• cliquez sur flasher une fois et valider les informations;

Wifi #

Le menu Wifi permet de configurer une connexion wifi de votre dispositif.
Electart : choix du numéro de réseau wifi.
Mot de passe wifi : 01234567 mot de passe par défaut, sinon choix parmi les mots de passe prédéfinis dans ce menu.
Canal wifi : choix du canal wifi.

Tableau des canaux associées aux fréquences autorisés en wifi

canal	fréquence en GHz
1	2,412
2	2,417
3	2,422
4	2,427
5	2,432
6	2,437
7	2,442
8	2,447
9	2,452
10	2,457
11	2,462
12	2,467
13	2,472

Les caractéristiques Art-Net sont les suivantes :
L’adresse du Node est : 2.0.0.1 et l’adresse de broadcast est en 2.255.255.255. Ces adresses sont fixes.
L’univers du Node est 0.
L’adresse du Node est automatique en DHCP.
La fréquence maximale du Node est de 33 Hz mais privilégiez une fréquence de 25 Hz pour une utilisation optimale.

Attention : par convention dans la norme Art-Net, le premier univers commence à 0. Nous avons choisi de respecter la norme Art-Net. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 0.

Scan HF #

Ce menu relance un Scan HF. Ce bouton n’est disponible qu’en mode Auto et au démarrage de l’émetteur.

Utilisation #

L’utilisation des produits HF Electroconcept ne change rien à l’utilisation de vos appareils DMX.
La technologie employée avec ce produit permet d’avoir une transparence totale entre vos appareils.
Les 512 canaux sont envoyés. Une synchronisation des trames permet de n’avoir aucune latence entre l’émetteur et le récepteur.
N.B : Tous vos produits qui utilisent les récepteurs à intégrer peuvent être utilisés en filaire. Le récepteur possède un mode stand-by qui s’enclenche si une connexion DMX est détectée à l’entrée de l’appareil.

Directe en USB #

L’interface utilisée par l’émetteur est compatible avec la norme ENTTEC OPEN DMX, au besoin les drivers nécessaires sont téléchargeables à l’adresse suivante :
https://ftdichip.com/drivers/d2xx-drivers/

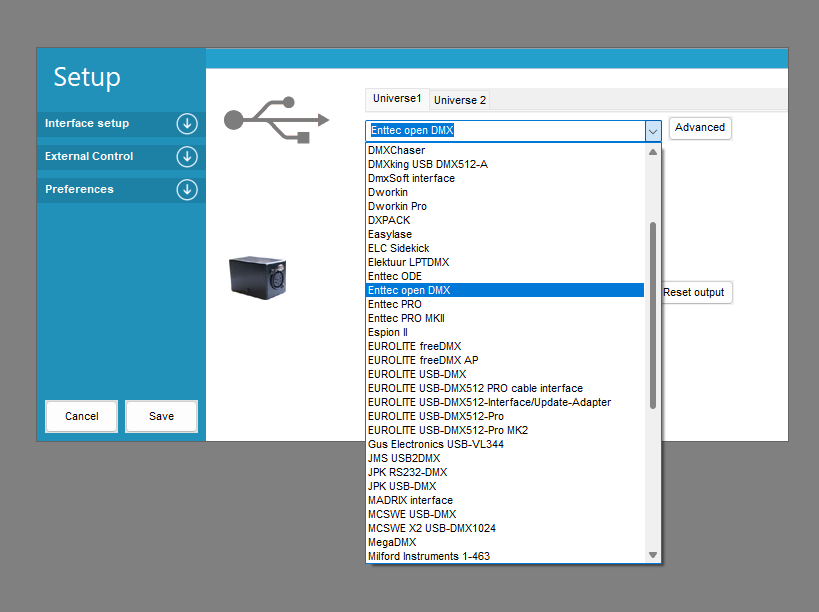

Voici quelques logiciels compatibles : Freestyler DMX, QLight Controller+, DMX Control, LightFactory, MadMapper, Millumin, LightKey…

Avec une console ou un adaptateur externe via le DMX IN #

Si vous utilisez une console externe ou un adaptateur comme Daslight, Sunnite, Sweetlight ou encore Wolfmix, branchez le câble DMX dans la fiche XLR DMX IN de l’émetteur, le voyant DMX doit passer au vert.
