Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser le Node Art-Net / sACN PoE 4 Univers.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager. Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : Via USB-C 5 V ou RJ 45 Power over Ethernet
- Consommation : 150 mA ~ 750 mA suivant la charge DMX
- Dimensions : 100 mm x 85 mm x45 mm
- Entrées 4 Univers Artnet via réseau RJ45
- Sorties 4 Univers DMX HF protocoles W2.4EC-DMX-A et/ou B via 2 antennes 2.4GHz

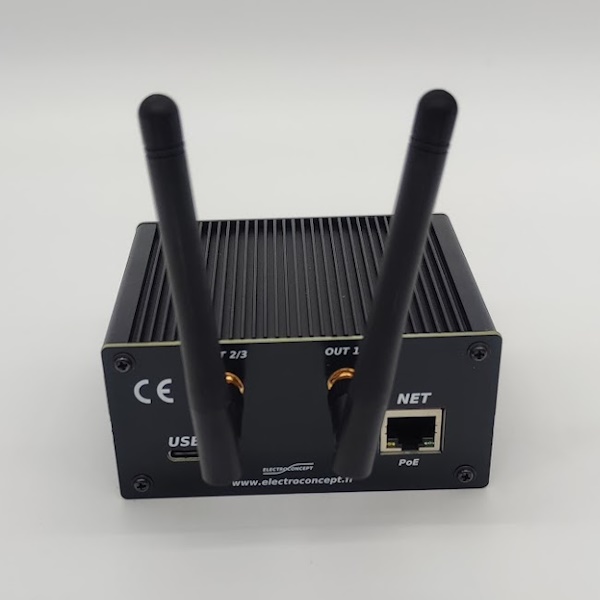

Connexion #
Le node 4 Univers est alimenté électriquement par un câble USB ou par le réseau via le RK45 compatible POE. Branchez-le à un port USB de votre ordinateur ou un adaptateur secteur vers USB 5 V d au moins 500 mA ou au port RJ 45 avec un câble Ethernet.
Reliez votre node 4 Univers à votre réseau à l’aide d’un câble RJ 45.
Configuration par défaut #
Par défaut l’ Emetteur DMX HF V3 Artnet/sCAN 4 Univers + POE est livré configuré en DHCP, avec 4 entrées en Art-Net et 4 sorties DMX HF.
Le Node Art-Net / sACN se configure avec dmx_tools, via l’écran et sa molette de sélection ou par l’interface de son serveur web embarqué disponible à l adresse IP de l’Emetteur DMX HF V3 Artnet/sCAN 4 Univers + POE
Configuration via DMX-Tools et USB #
L’outil de configuration par USB DMX-Tools est disponible sur une page web à l’adresse suivante :
https://dmx-tools.electroconcept.fr/
Afin de profiter au mieux de cet outil veuillez vous connecter à l’aide d’un navigateur compatible WebUSB comme CHROME par exemple.
Cliquer sur le bouton Connexion et choisissez votre matériel dans la fenêtre qui s’affiche à l’écran, puis cliquer à nouveau sur Connexion.
Les onglets de configuration sont les mêmes que sur le serveur web embarqué, veuillez vous référez à la section suivante pour les détails sur le paramètrage.
Configuration via Ecran et Molette #

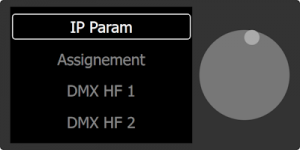

L’ensemble des paramètres de configuration de l’émetteur sont accessibles depuis l’écran de ce dernier.

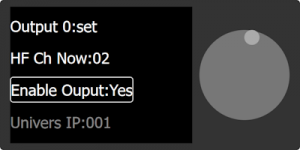

Pour naviguer dans tous les menus de l’émetteur, utiliser la molette directionnelle.Tourner la molette pour atteindre le menu souhaité et appuyer sur la molette pour entrer dans le menu voulu. Pour sortir, choisir retour et appuyez de nouveau sur la molette directionnelle. S’il n’y a pas d’option retour, appuyez sur la molette.

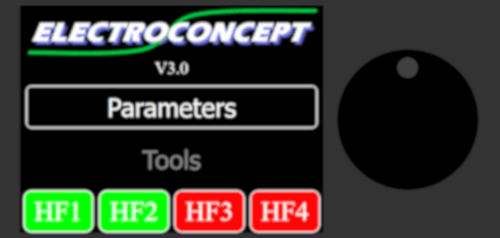

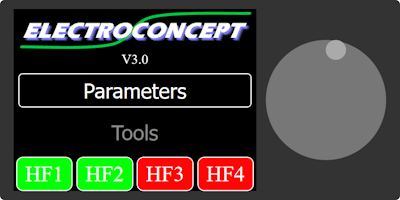

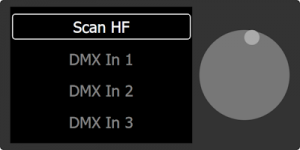

L’écran d’accueil permet d’acceder aux paramètre d’une part et aux outils de visualisations des données DMX d’autre part.Enfin vous visualisez directement l’état des différents univers DMX HF; en VERT les univers Actifs , en Rouge les Univers Inactifs
Configuration via Serveur Web Embarqué #
Afin d’acceder à la page de configuration de l’émetteur, il suffit de taper l’adresse de votre émetteur dans un navigateur sur le même réseau.

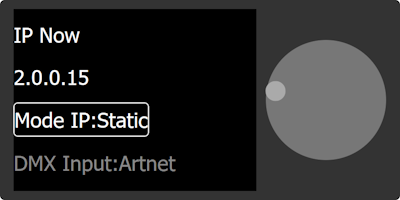

Exemple : taper dans la barre d’adresse de votre navigateur 2.0.0.15 comme indiqué sur le menu IP Param de votre émetteur.
Menus de configuration #

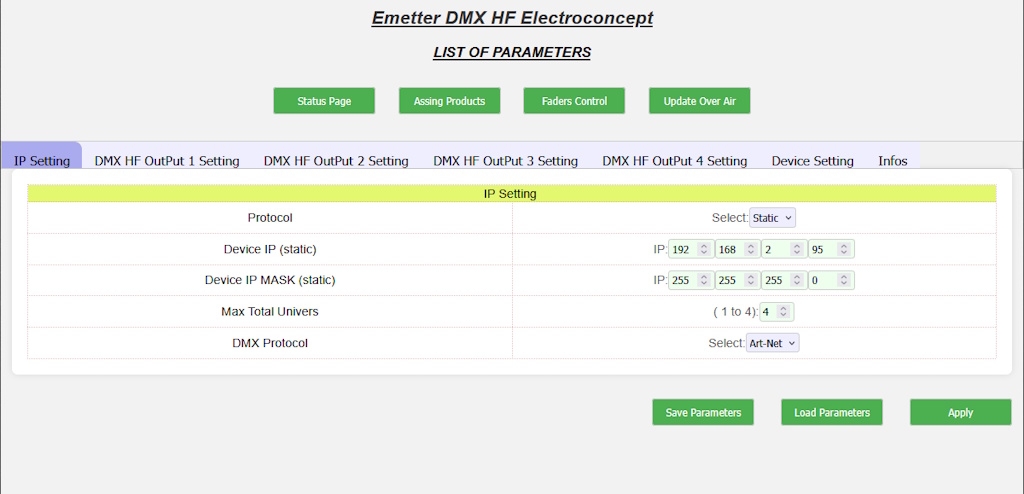

L’onglet IP Setting permet de configurer l’adresse IP de l’émetteur Node Art-Net / sACN PoE en fonction de votre réseau. Assurez-vous qu’elle est compatible avec le sous-réseau auquel vous êtes connecté .Choisissez le type de protocole que vous souhaitez utiliser Art-Net ou sACN.
- DHCP ou STATIC : Choix du mode d’attribution de l’adresse IP du Node (manuelle ou automatique)
- Device IP (static) : Choix de l’adresse IP du node en mode Statique
- Device IP MASK (static) : Choix de l’adresse IP du masque de sous réseau en mode Statique
- Max Total Univers (1 a 4) : Nombre d’univers à utiliser
- DMX Protocol : Choix du protocole à utiliser Art-Net ou sACN.
D’après la norme Art-Net on priviligie les réseaux de type 2.x.x.x ou 10.x.x.x avec un masque de réseau du type 255.0.0.0. De ce fait, l’adresse de broadcast du Node sera alors 2.255.255.255 ou 10.255.255.255.
Si vous choisissez de connecter le Node à votre réseau domestique, par exemple 192.168.0.x, avec un masque de sous-réseau du type 255.255.255.0 alors l’adresse de broadcast du Node sera 192.168.0.255.

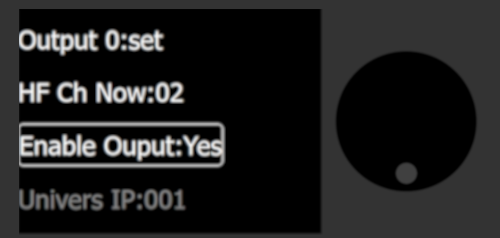

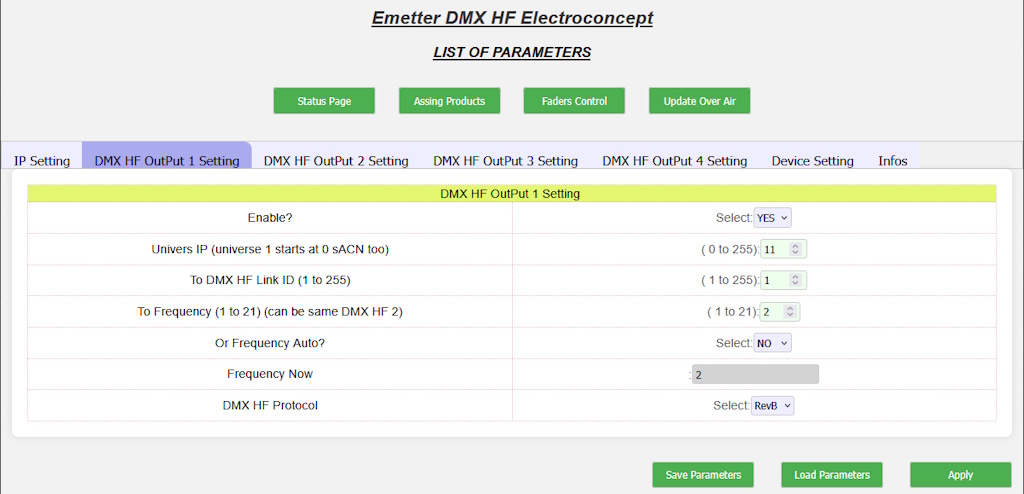

Les onglets DMX HF Output 1 Setting, DMX HF Output 2 Setting, DMX HF Output 3 Setting ET DMX HF Output 4 Setting permettent de paramétrer les Sorties DMX HF.
- Enable?: La Diffusion de l’univers selectionné est active ou non
- Univers IP: Identité de l’Univers à écouter sur le réseau et à envoyer sur la sortie DMX HF
- To DMX HF Link ID : Identité de l’Univers DMX HF à diffuser
- To Frequency (1 to 21) (can be same DMX HF 2) : Fréquence fixe à utiliser pour diffuser l’univers HF
- Or Frequency Auto : Le choix automatique de la meilleure fréquence est active ou non .( En milieu « hostile » ou encombré sur la bande des 2.4 GHz, préférez faire un plan de fréquences manuellement
- DMX HF Protocol : Type de protocole electroconcept à utiliser. Pour tous les récepteurs produits au dela de 2015, préférez la révision B
Attention : par convention dans la norme Art-Net, le premier univers commence à 0. Nous avons choisi de respecter la norme Art-Net. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 0 (et ce, même pour le réglage des univers sACN).
En Art-Net vous pouvez travailler indifféremment en unicast ou en broadcast:
Art-Net Unicast: En réception ou en émission votre univers sera généralement le 0, 1, 2 ou 3 (jusqu’à 4 univers par adresse IP)
Art-Net Broadcast : En réception ou en émission, l’univers correspondra au Numéro d’univers broadcasté jusqu’à l’univers N°255. En fonction de votre adresse IP, l’adresse de broadcast sera du type 2.2555.255.255, 10.255.255 ou 192.168.0.255.
En sACN vous travaillez généralement en Multicast et, tous les univers sont sur la plage d’adresses de Multicast du type 239.255.0.x.
Par exemple : en réception, si vous multicastez sur 239.255.0.1 le premier univers sACN, il faut régler l’univers OUT en 0.
En émission, si vous émettez le 4ème univers sur l’adresse de broadcast 239.255.0.4, il faut régler l’univers IN en 3.
L’onglet Device Setting permet de configurer le nom de votre interface sur le réseau et l’acces au serveur embarqué.
- Long Device Name (63 max) : nom long de votre node Art-Net / sACN PoE
- Short Device Name (17 max) : nom court de votre node Art-Net / sACN PoE
- Login Page : Choix de l’accés au serveur web embarqué par identifiants/mot de passe activé ou non
- Login : Identifiant de connexion
- Pass : Mot de passe de connexion

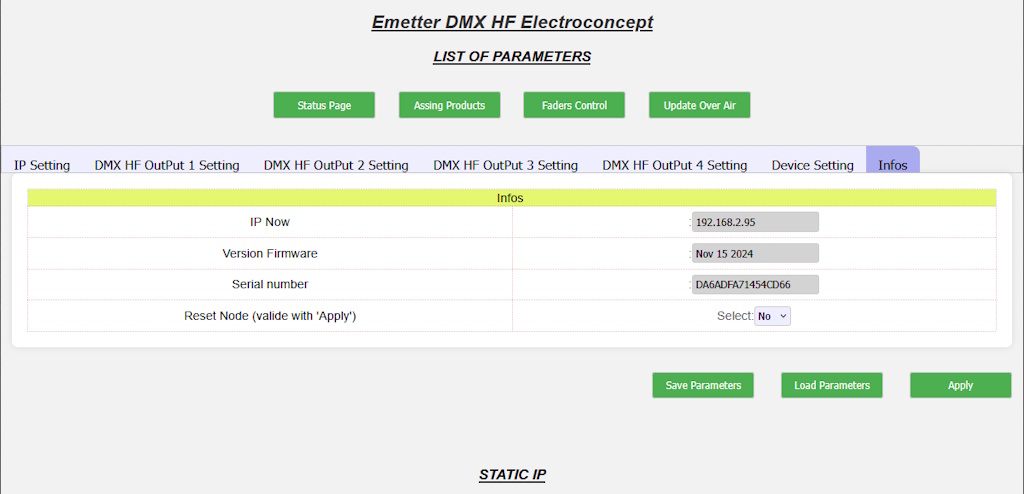

L’onglet Infos contient différentes informations sur votre node Art-Net / sACN et de réinitialiser l’émetteur Node Art-Net / sACN PoE à ses valeurs par défaut.
- IP Now : Ip actuelle du node
- Version Firmware : Date du firmware installé
- Serial number : Numéro de série interne du Node
- Reste Node : No / Yes permet de réinitialiser l’émetteur Node Art-Net / sACN à ses valeurs par défaut
Webserveur embarqué : Outils supplémentaires #
Sur la page de configuration web, accessible à l’aide d’un simple navigateur en saisissant l’adresse IP du Node Art-Net / sACN PoE en plus des menus de configuration classiques, vous retrouverez des outils supplémentaires pour administrer le Node Art-Net / sACN PoE :
Save Parameters et Load Parameters pour configurer rapidement le Node Art-Net / sACN PoE à l’aide d’un fichier JSON.
Status Page pour voir graphiquement les valeurs DMX des Univers transitant par le Node Art-Net / sACN PoE.
Assign Products pour Assigner les produits et récepteurs electroconcept ne disposant pas de dipswitch ou d’écran
Faders Control pour modifier les valeurs DMX d’un Univers DMX HF de façon ponctuelle sans Console ni Logiciel nécessaire
Update Over Air pour mettre à jour les logiciels embarqués dans les produits HF Electroconcept (Attention réservé aux experts sous la direction de notre SAV !)
- Save Parameters : Enregistre la configuration actuelle du Node Art-Net / sACN PoE sur votre ordinateur pour la partager
- Load Parameters : Charge une configuration stockée sur votre ordinateur dans la page de configuration web, une fois chargée, cliquer sur Apply.
Status Page #
Cette Page permets de contrôler le traffic DMX sur l’univers Artnet IN sélectionné
Grâce à l’ascenseur, vous pouvez choisir la sortie DMX HF à inspecter.

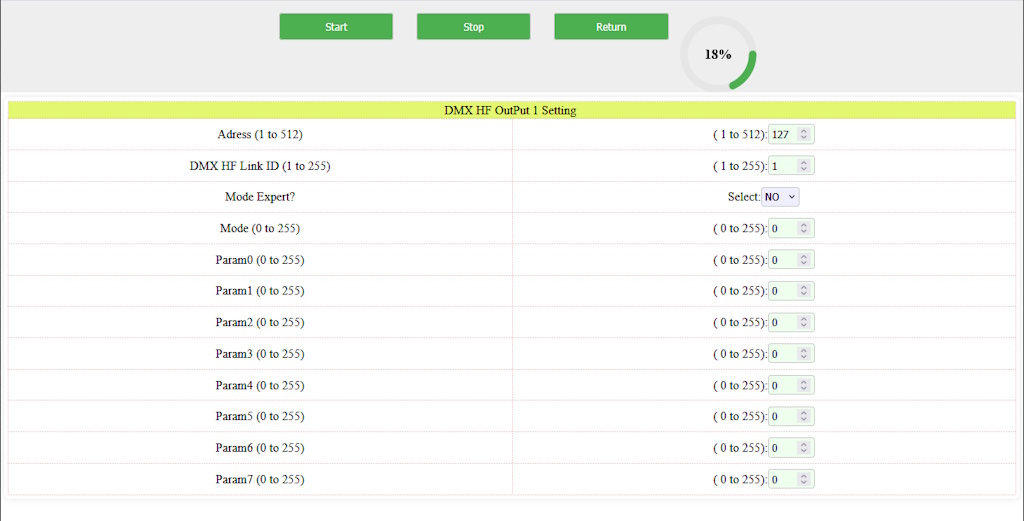

Assign Products #
Pour assigner un produit Electroconcept ne disposant pas d’un dipswitch ou d’un écran, vous pouvez utiliser cette fenêtre pour :
- Assigner vos récepteurs sur l’univers ID et / ou l’adresse du récepteur DMX HF de votre choix
- En Mode Expert : changer la fixture du Produit ou des paramètres supplémentaires ( comportement au demarrage, Gamma, Fade etc)
- Brancher l’émetteur électriquement avec son cordon USB, assurez-vous que l’antenne est aussi vissée sur l’appareil;

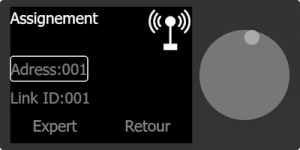

- Aller dans le menu Assignement de votre émetteur, choisissez l’ID de votre univers ID DMX HF et l’adresse DMX si nécessaire pour vos récepteurs DMX HF;
- Pour sélectionner l’univers et l’adresse souhaités, déplacez-vous sur l’écran à l’aide de la molette directionnelle et appuyez sur le nom en surbrillance, puis tourner la molette jusqu’à la valeur à paramétrer, appuyez sur la molette pour confirmer votre choix et sortir de la valeur en cours de modification pour en modifier une autre;
- Une fois l’univers et l’adresse sélectionnés en haut de l’écran, restez dans ce menu et mettez en route électriquement votre dispositif. L’icône d’antenne avec le message « assignement en cours » clignote lentement;
- Les LED présentes sur vos dispositifs DMX clignotent 6 fois rapidement vous confirmant qu’ils ont bien reçu l’information d’assignement puis clignotent lentement à la recherche d’un signal DMX HF;
- Une fois l’assignement effectué, pour vérifier que l’information a bien été reçue, faire un test d’émission.
- ATTENTION : en assignant vos appareils sur un autre univers ID que celui par défaut, à savoir l’univers ID 1, pensez également à changer l’univers ID de l’émetteur, sinon il n’y aura aucune liaison entre l’émetteur et l’ensemble de votre dispositif DMX HF.
Mode Expert : ces réglages dépendent des paramètres de vos récepteurs. Seuls des personnes hautement qualifiées peuvent accéder à ce niveau de réglages.

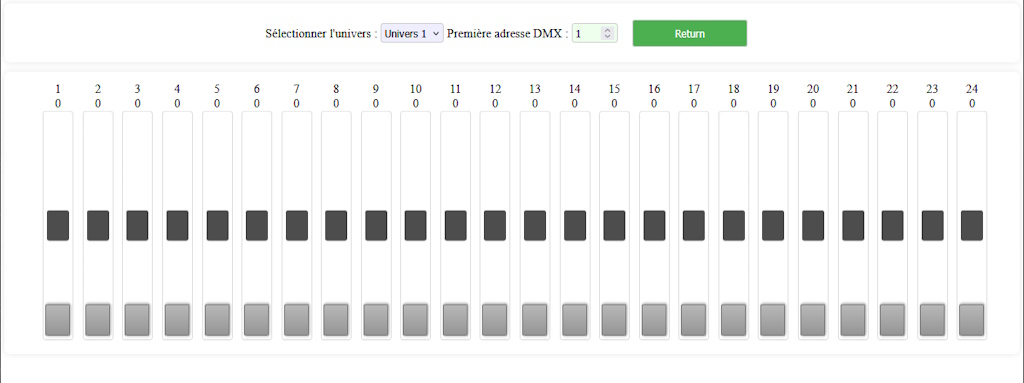

Faders Control #
Grâce à cette fenêtre vous pouvez modifier directement les valeurs des canaux DMX envoyés par l’émetteur.
Pour changer l’univers et l’adresse DMX du fader affiché à l’écran utilisez les ascenceurs dédiés
Attention si vous avez un Univers Artnet en Entrée simultanement, c est ce dernier qui est proritaire.

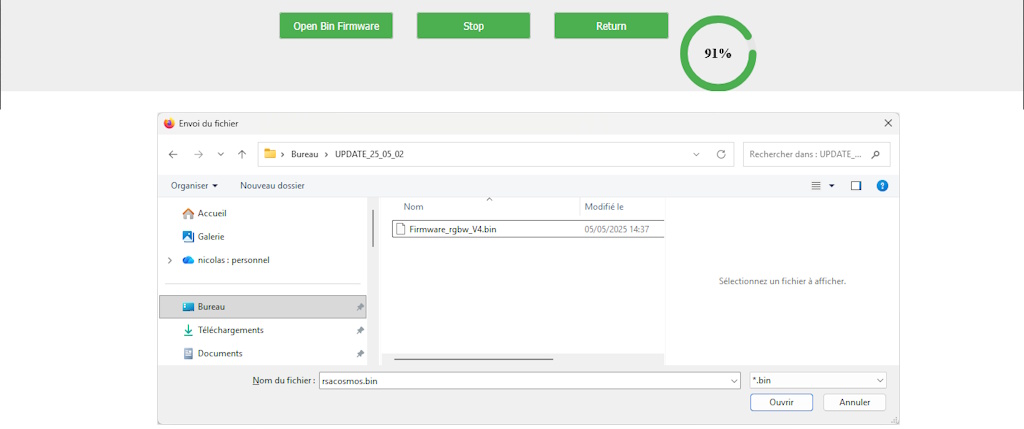

Update Over Air #
Cette fenêtre est réservée aux utilisateurs avancés et expérimentés sous la supervision d’un de nos membres du SAV
Utilisation #
Des que l’émetteur Node Art-Net / sACN reçoit un ou plusieurs Univers Artnet correspondants aux Univers IP paramétrés, les voyants HF1 HF2 HF3 et HF4 correspondants passent au vert et la liaison est active.
L’utilisation des produits HF Electroconcept ne change rien à l’utilisation de vos appareils DMX.
La technologie employée avec ce produit permet d’avoir une transparence totale entre vos appareils.
Pour chaque Univers HF les 512 canaux sont envoyés. Une synchronisation des trames permet de n’avoir aucune latence entre l’émetteur et le récepteur.
N.B : Tous vos produits qui utilisent les récepteurs à intégrer peuvent être utilisés en filaire. Le récepteur possède un mode stand-by qui s’enclenche si une connexion DMX est détectée à l’entrée de l’appareil.
