Introduction #
Merci d’avoir acheté un produit Electroconcept.

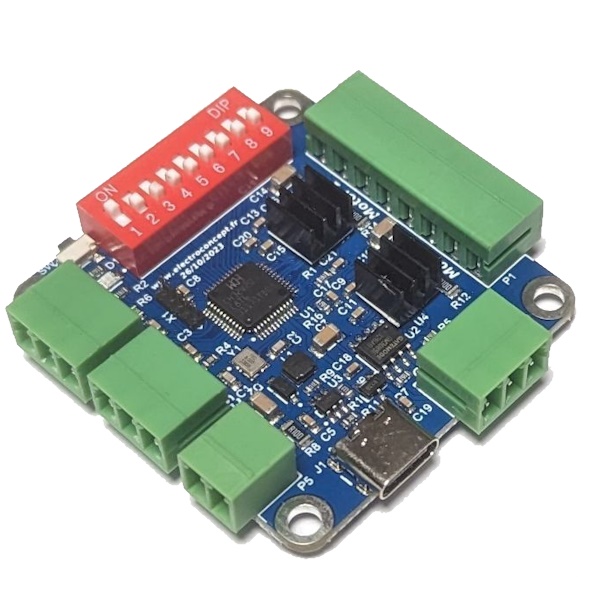

Lisez attentivement ce guide avant d’utiliser la Carte DMX pour 2 Moteurs pas à pas Bipolaire.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : DC + 5 V à + 36 V
- Dimensions : 50 mm (hors connecteurs) / 70 mm (avec connecteurs) X 50 mm (hors connecteurs) / 60 mm (avec connecteurs)
- Jusqu’à 2 Moteurs Bipolaires par carte jusqu’à 2 Ampères par moteur
- Driver spécialisé Moteur Pas à pas A4988
- Capteur: 2 Entrée TTL Avec résistance interne de «pull up» et sortie 3.3V
Conseils de connexion #

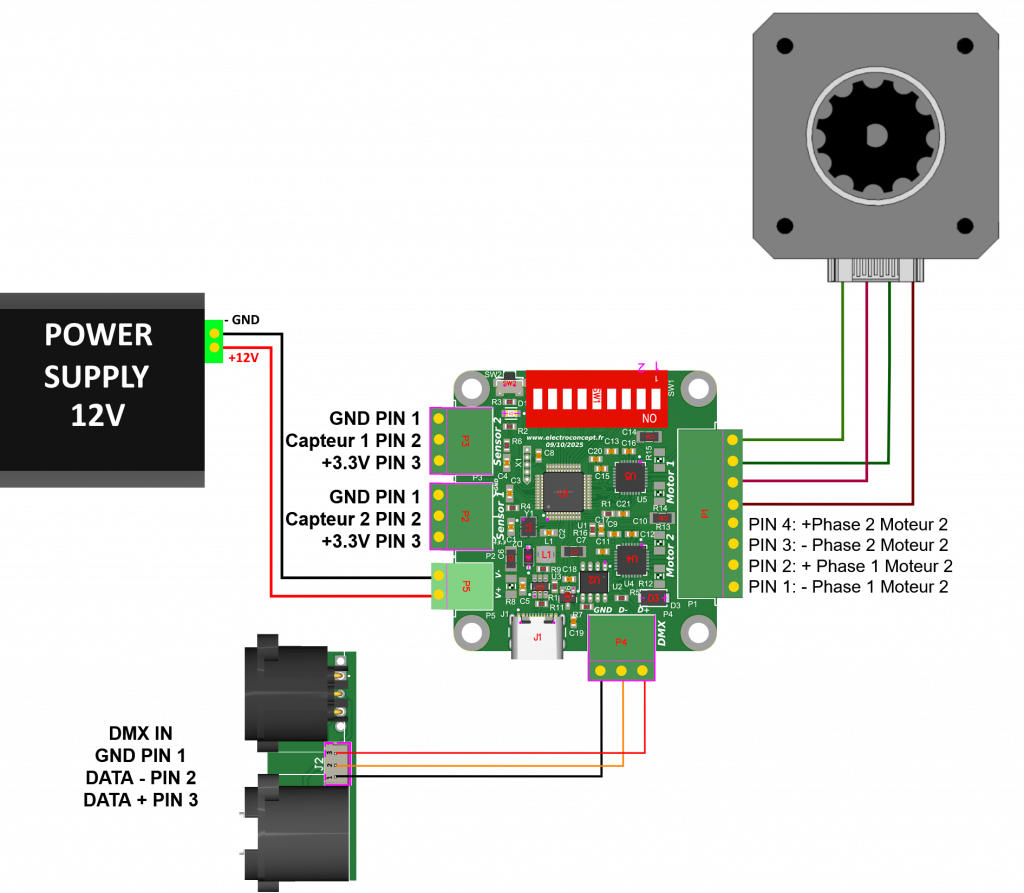

Connexion pour un Moteur Bipolaire Nema 17 classique 12 V
La carte doit être alimentée sur l’entrée VCC et sur le Ground (GND) comme indiqué sur le schéma ci-après.
Réglages de la carte et des fixtures #
Par défaut, les boutons du Dip Switch N° 2 à 9 sont sur OFF et le Dip Switch N°1 est sur ON, la carte est réglée sur l’adresse DMX 1 et est en fonctionnement.
L’adressage du Dip Switch est un réglage binaire. Pour réussir ces réglages, vous pouvez vous aider du calculateur d’adresse prévu à cet effet à l’adresse suivante :
https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html
L’adressage du DMX se fait avec le Dip Switch ou avec DMX tools https://dmx-tools.electroconcept.fr/ en connectant la carte avec un câble USB à votre ordinateur.
Réglage de la carte sur DMX-TOOLS #
- Assurez-vous que la carte pour laquelle vous faites les réglages via l’USB est éteinte électriquement,
- Ouvrir la page dans un navigateur supportant la norme USB HID comme Google Chrome sur PC ou Opéra sur Mac,
- Connectez votre carte à l’ordinateur puis aller sur https://dmx-tools.electroconcept.fr/ et cliquer sur Connexion,

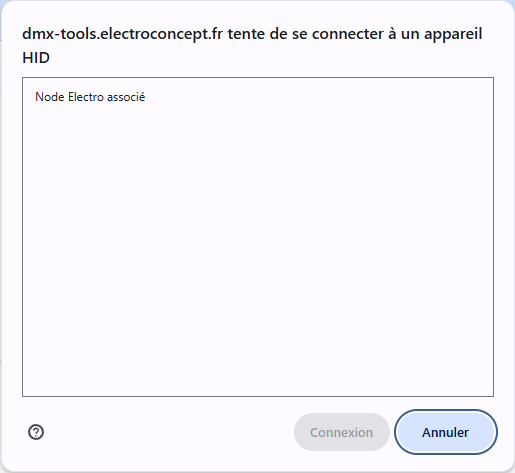

- Choisissez votre carte dans la fenêtre pop-up et cliquez sur Connexion.

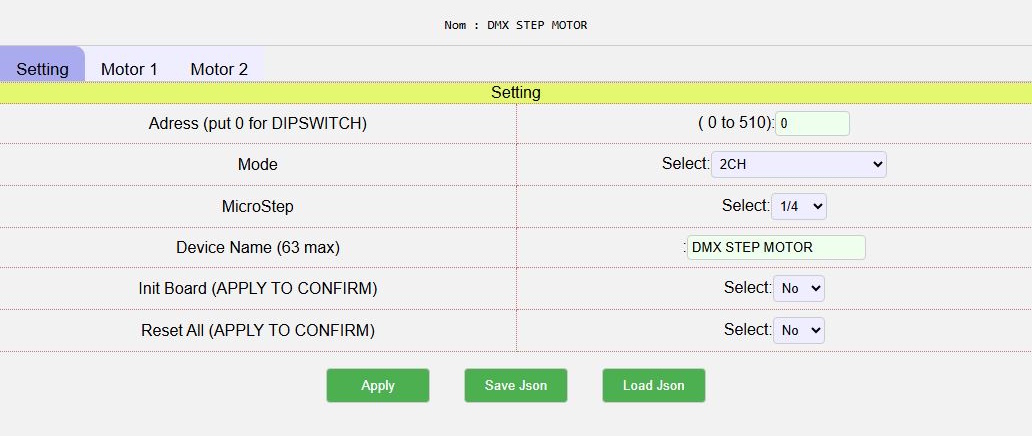

Paramètres réglables :
Address (put 0 for DIPSWITCH) : Permet de choisir l’adresse en laissant le Dip Switch sur OFF, attention l’adresse du Dip Switch est toujours prioritaire.
Mode : Permet de choisir la fixture de la carte en 2 canaux 8 bits (position et rotation) ou 4 canaux 16 Bits (Position Uniquement) .
MicroStep: Permet de choisir la résolution des Microspas de vos moteurs pas à pas Full, 1/2, 1/4, 1/8, 1/16
Device Name (63 max) : Nom de la carte sur DMX TOOLS
Init Board (APPLY TO CONFIRM) : Réinitialisation de la carte et des capteurs
Reset All (APPLY TO CONFIRM) : Retour aux paramètres usine par défaut.
- Le timing en micro Pas est réglable entre 1 et 1/16ème de pas . Veuillez vous référer à la notice d’utilisation de votre moteur pas à pas afin de définir cette valeur en fonction de la précision que vous souhaitez obtenir et des capacités de votre moteur pas à pas

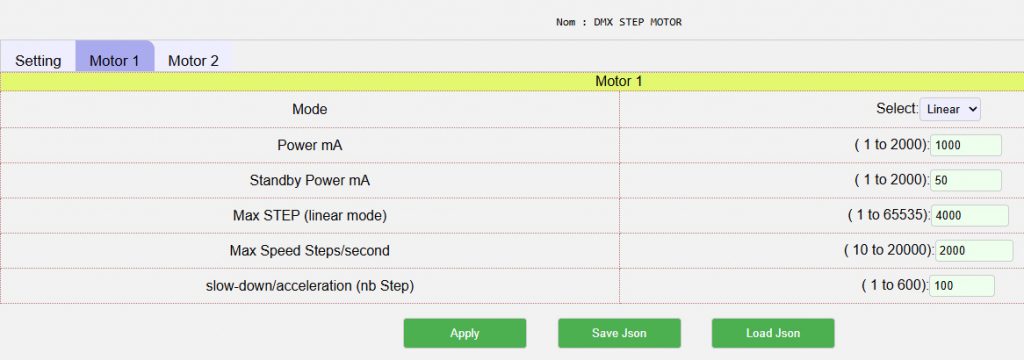

Paramètres réglables :
Mode : Permet de choisir le Mode de fonctionnement de votre moteur soit en Position (Linear) soit en Rotation ( Rotary).
Power mA: Permet de choisir l’intensité à appliquer au fonctionnement de votre moteur, se réferrer à la documentation technique de celui-ci .
Standbye Power mA: Permet de choisir l’intensité à appliquer à l’arret de votre moteur pour « tenir » la position
Max STEP (linear Mode) : Nombre de pas total à effectuer pour 100% de la valeur DMX (256 pas en 8 bits, 65535 en 16bits) peut etre équivalent a 10 tours complets comme 40…
Max Speed Steps/second: Nombre de pas maximal à effectuer par seconde (vitesse maximale).
slow-down/acceleration (nb Step) : Nombre de pas total nécessaires pour accélérer ou décélerer.
Détails des fixtures disponibles sur la carte #
Mode 2 Canaux 8 Bits (2CH) POSITION = LINEAR
Description des canaux DMX : Fixture 2 canaux 8 Bits

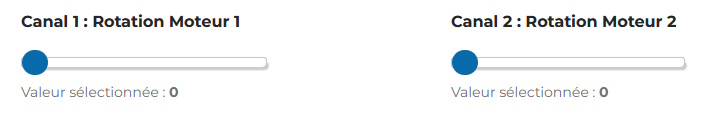

Mode 2 Canaux 8 Bits (2CH) ROTATION = ROTARY
Description des canaux DMX : Fixture 2 canaux 8 Bits
- En mode Rotation, le moteur est arrêté sur le point médian de la valeur DMX , donc à 127 ou 50 %.
- En dessous de 50 % le moteur tourne dans le sens horaire , en dessus, anti-horaire.
- A 0 % le moteur tourne au maximum de la vitesse dans le sens horaire , et inversement à 100 % le moteur tourne au maximum de la vitesse dans le sens anti-horaire.

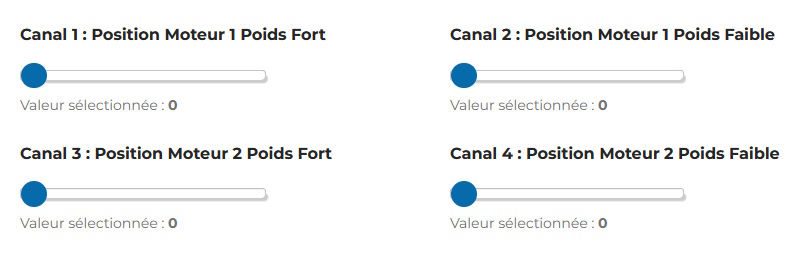

Mode 4 Canaux 16 Bits (4CH) POSITION = LINEAR
Description des canaux DMX : Fixture 4 canaux 16 Bits ATTENTION POSITION UNIQUEMENT
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil, la carte va automatiquement s’assurer qu’un signal DMX est présent. Dès que cela est fait, la LED DMX doit s’éclairer au rythme des trames DMX ou fixe si votre fréquence de rafraîchissement DMX est élevée. La carte effectue son initialisation à la recherche du zéro si un capteur est préent ou jusqu à la butée.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée, vous pouvez maintenant contrôler la position et la rotation de vos moteurs connectés sur la Carte DMX pour 2 Moteurs pas à pas Bipolaire.
