Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser l’interface USB Node DMX.
Responsabilité :
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie :
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications techniques #
- Interface PC : USB
- Protocole USB : CDC-NCM
- Interface DMX : XLR 3 points femelle
- Isolation DMX : Isolée optiquement, protection contre les boucles de masse
- Nombre d’univers : 1 univers bidirectionnel (512 canaux)
- Controleur RDM : intégré
- Alimentation : Bus USB 5V (consommation < 120 mA)

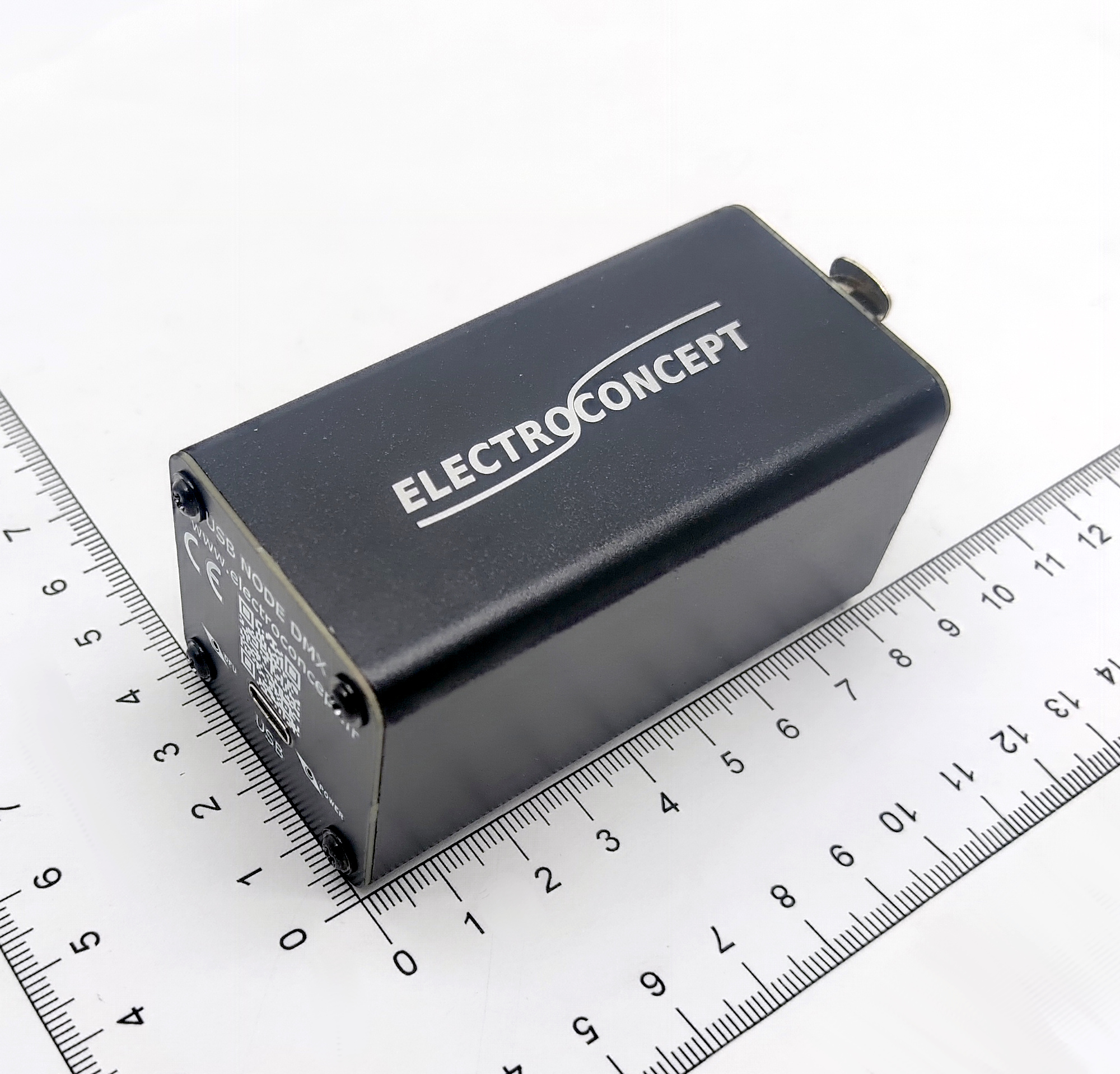

- Dimensions : 82 mm x 42 mm x 42 mm
Présentation générale #
Qu’est-ce que l’interface USB Node DMX ?
L’interface USB Node DMX d’Electroconcept est une interface DMX 512 professionnelle qui se connecte à votre ordinateur via USB et permet de piloter des équipements d’éclairage DMX sans nécessiter de carte réseau Ethernet dédiée.
Le boîtier intègre :
– Une interface WebHID pour la configuration avancée,
– Un convertisseur USB vers Ethernet (CDC-NCM),
– Un serveur DHCP pour une configuration automatique du réseau,
– Un node ArtNet pour la conversion Ethernet ↔ DMX 512,
– Un contrôleur RDM pour la gestion à distance des projecteurs.
Le boîtier crée un réseau virtuel point-à-point où :
– L’adresse IP de l’interface USB DMX est : 2.0.0.1;
– Votre ordinateur obtient l’adresse 2.0.0.2 via DHCP;
– Les logiciels ArtNet détectent automatiquement l’interface USB node DMX sur ce réseau.
Avantages :
Plug & Play : Aucun driver à installer manuellement (CDC-NCM natif);
Compatible universel : Fonctionne avec 100 % des logiciels ArtNet;
Cross-platform : Windows 10/11, Linux (kernel 2.6+), macOS 10.15+;
Portable : Alimentée par USB, pas d’alimentation externe;
Configuration web : Interface accessible depuis n’importe quel navigateur compatible WebHID;
RDM intégré : Configuration à distance des projecteurs sans monter sur scène;
Bidirectionnel : Mode OUT (émission DMX) et IN (réception DMX).
Installation des drivers #
Dans la majorité des cas aucun pilote n’est nécessaire à l’utilisation de ce produit, les pilotes étant dorénavant intégrés dans les versions récentes de la plupart des systèmes d’exploitation.
Une fois correctement configuré il doit apparaître sous la forme d’une carte réseau.
Windows #

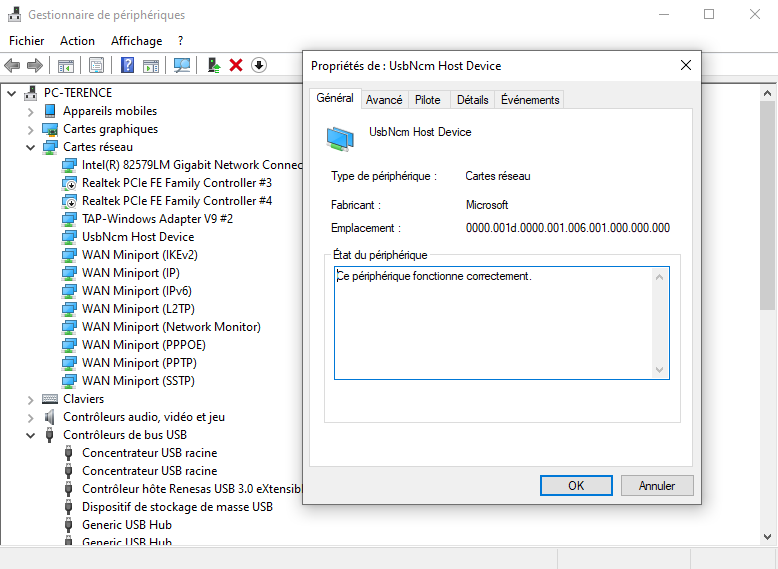

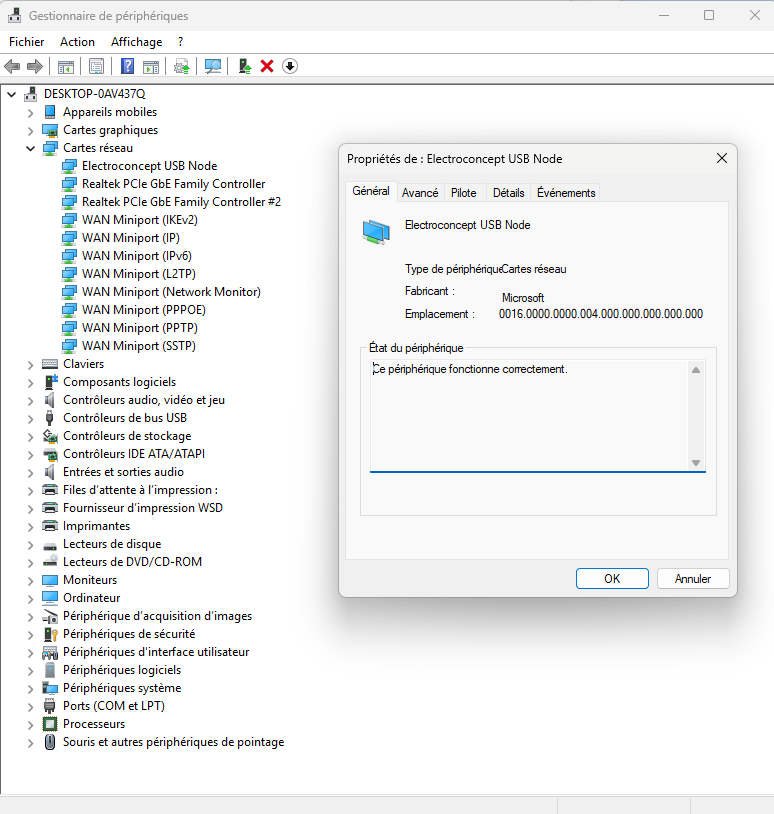

Exemple d’affichage dans le gestionnaire de périphériques avec Windows 10 à gauche et Windows 11 à droite :
MacOS #

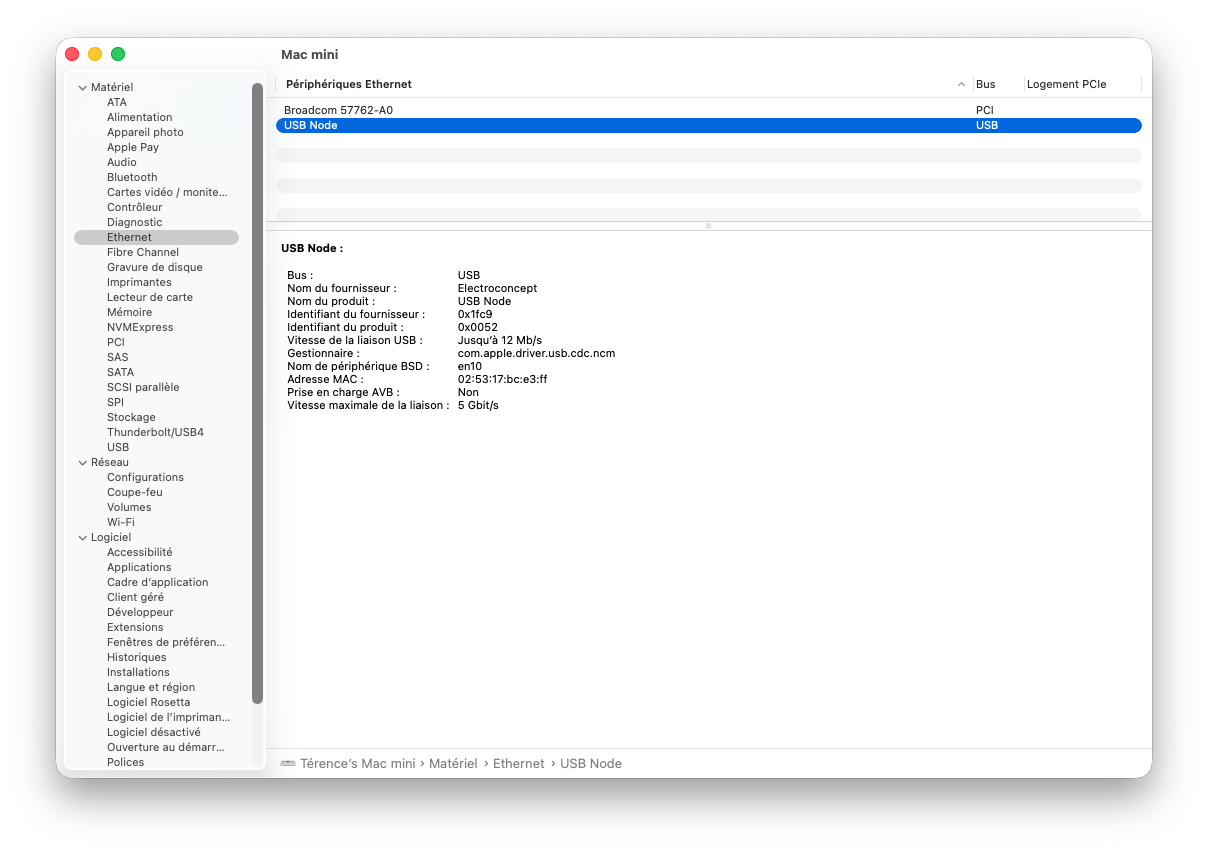

Exemple sur MacOS dans le menu Rapport système accessible comme suit : Réglages Système => Général => Informations => Rapport système :
Configuration par défaut #
Par défaut l’interface USB Node DMX est livrée configurée en DMX Mode OUT, entrée en USB et sortie en XLR.
L’interface USB Node DMX se configure avec dmx_tools, disponible sur une page web à l’adresse suivante:
https://dmx-tools.electroconcept.fr/

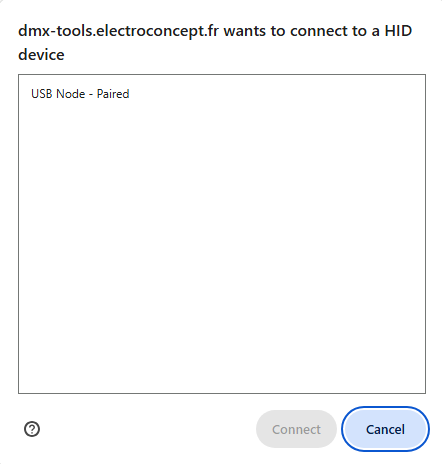

Cliquer sur le bouton Connexion et choisissez votre matériel dans la fenêtre qui s’affiche à l’écran.
Menus de configuration #
Attention : pour toute modifications effectuée, cliquer sur Appliquer pour changer les paramètres. Sinon, les changements ne seront pas pris en compte.

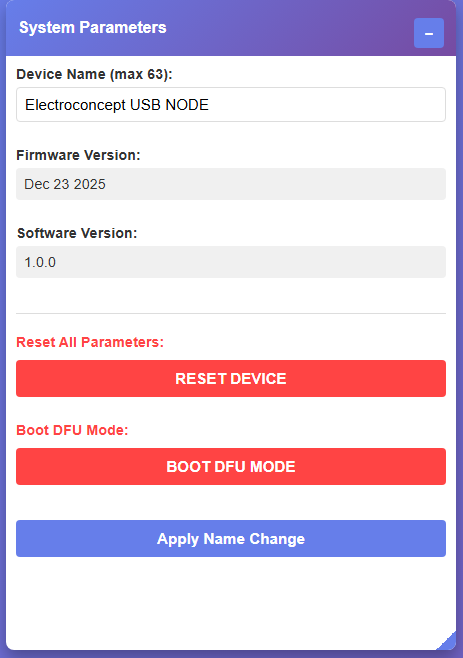

Paramètres système #
Paramètres système et informations.
Device Name : Nom du boîtier (max 63 caractères, apparaît dans les logiciels ArtNet)
Firmware Version : Date du firmware embarqué.
Software Version : Version du firmware embarqué.
RESET DEVICE : Réinitialise TOUS les paramètres aux valeurs d’usine. Attention : cette action efface les réglages précédemment réalisés.
BOOT DFU MODE : Redémarre le boîtier en mode DFU pour mise à jour firmware. Attention : le produit est automatiquement déconnecté en appliquant ce choix.

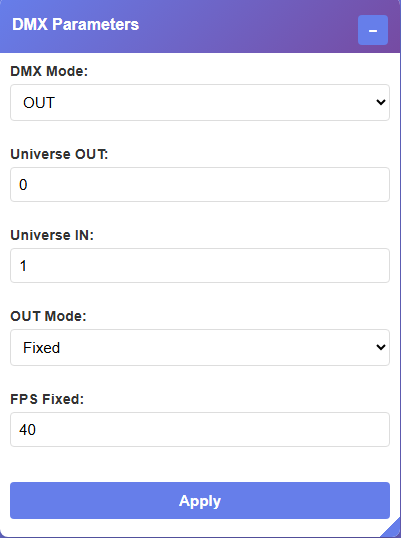

Paramètres DMX #
Configuration du mode DMX et des univers.
DMX Mode : OUT (sortie DMX) ou IN (entrée DMX).
Universe OUT : Numéro d’univers ArtNet à écouter (0-255).
Universe IN : Numéro d’univers ArtNet pour renvoyer le DMX reçu.
OUT Mode :
Fixed : Fréquence DMX fixe (utilise FPS Fixed).
Synchro : Synchronisé avec les paquets ArtNet reçus.
FPS Fixed : Fréquence de rafraîchissement DMX en mode Fixed (16-44 Hz, défaut : 40 Hz).

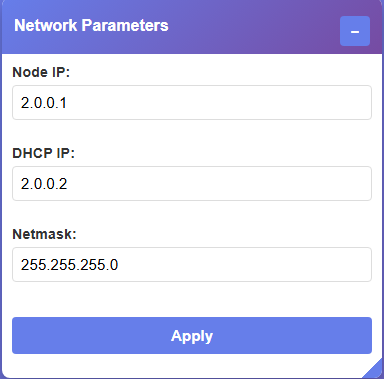

Network Parameters #
Configuration réseau du boîtier.
- Node IP : Adresse IP du boîtier, par défaut : 2.0.0.1
- DHCP IP : Adresse IP attribuée au PC par le serveur DHCP intégré, par défaut : 2.0.0.2
- Netmask : Masque de sous-réseau, par défaut : 255.255.255.0
⚠️ Attention : Modifier ces paramètres peut empêcher la communication ArtNet. Ne modifiez que si vous savez ce que vous faites.
Console DMX #
Console virtuelle avec 8 faders pour contrôler manuellement les canaux DMX
Parfait pour tester vos projecteurs sans logiciel d’éclairage
Faders : Déplacez les curseurs pour ajuster les valeurs (0-255)
Boutons Prev/Next : Naviguez entre les pages de canaux (1-8, 9-16, etc.)
L’écran affiche le canal sélectionné et sa valeur

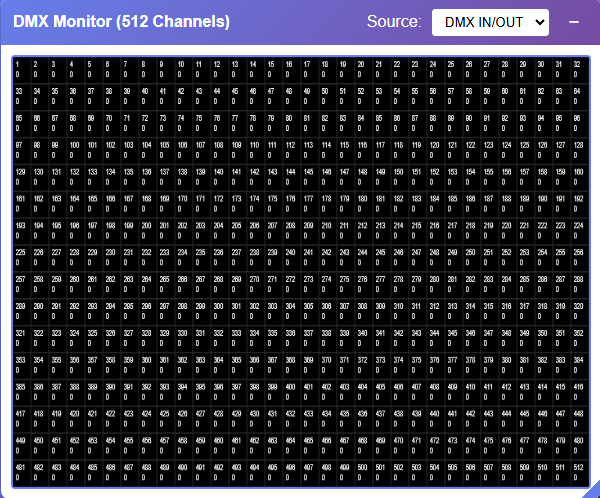

DMX Monitor #
Affiche en temps réel les 512 canaux DMX sous forme de grille colorée
Pratique pour visualiser ce qui sort réellement sur votre ligne DMX
Chaque cellule représente un canal DMX (1 à 512)
La couleur indique la valeur (0 = noir, 255 = rouge vif)
RDM Discovery #
Découvrez et configurez vos projecteurs compatibles RDM automatiquement
Le scan peut prendre jusqu’à 2 minutes selon le nombre de projecteurs.
START SCAN : Lance la découverte RDM sur la ligne DMX.
Liste des devices : Affiche les projecteurs trouvés avec UID, nom, adresse DMX, footprint, fabricant.
Edit Address : Changez directement l’adresse DMX d’un projecteur, le bouton Edit est dans la colonne Address.
HID Debug Console #
Console de debug pour voir les communications WebHID et RDM.
Utile uniquement pour le dépannage avancé ou vérifier le bon fonctionnement RDM.
Affiche toutes les requêtes envoyées au boîtier.
Affiche les réponses RDM (utile pour diagnostiquer les problèmes de découverte).
PAUSE : Fige l’affichage pour lire les messages.
CLEAR : Efface la console.
Utilisation #
Pour utiliser l’interface USB Node DMX, vous devez être équipé d’un logiciel compatible ArtNet et d’un câble DMX XLR 3 Points (non fourni) afin de le relier à vos appareils.
Une fois votre logiciel compatible ArtNet choisi, vous pouvez configurer votre matériel en sortie en le sélectionnant dans les paramètres de sortie de votre logiciel ArtNet.
Q Light Controller+ QLC+ #
Pour configurer votre interface, rendez-vous dans l’onglet en bas à droite Entrées / Sorties et cochez la case Sortie de la ligne ArtNet correspondant au réseau du Node. La LED devrait clignoter rapidement.
