Carte DMX ServoMoteur 12 voies ST (1ère génération)

Introduction #

Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la Carte DMX ServoMoteur 12 voies ST (1ère génération)
Responsabilité :
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’usage ou de l’impossibilité d’utilisation du matériel acquis. De plus, Electroconcept ne peut être tenu pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie :
Les produits Electroconcept sont garantis 2 ans constructeurs (électronique). Le matériel devra être retourné en franco de port (à la charge du client). Tout port dû sera refusé. Le matériel devra être retourné dans son emballage d’origine. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien de l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), les appareils déjà installés dont la panne proviendrait d’une mauvaise installation ou utilisation de l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.

Spécifications Techniques #

• Alimentation : DC +3.6 Va +16 Volts
• Consommation : 20mA module seul sans servo moteurs connectés

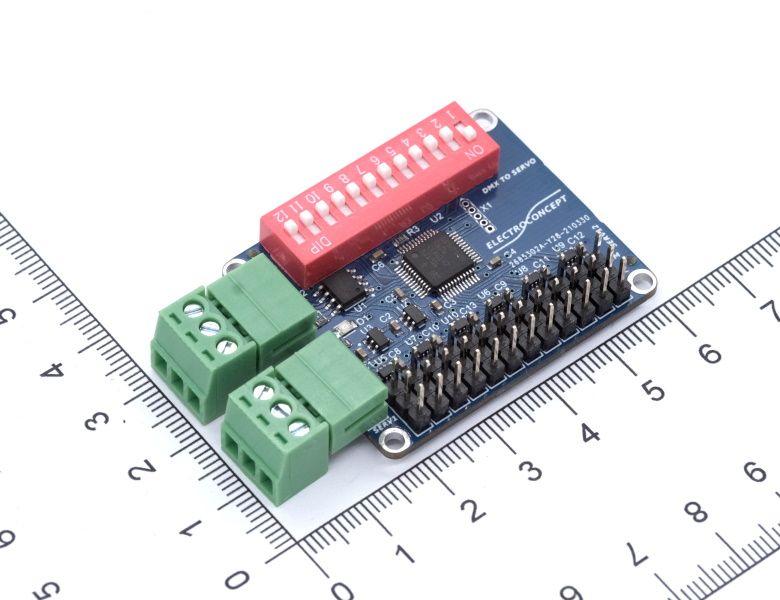

• Dimensions : 45 mm( hors connecteurs / 60 mm avec connecteurs) X 37 mm
• Jusqu’à 12 Servo Moteurs par carte
• Sortie phase PWM , timings réglables

Conseil de connexion #

ALIMENTATION :
le VCC de la carte sert à alimenter les servos moteurs. Il faut obligatoirement connecter celle-ci.
De manière générale :
Pour alimenter des servos moteurs de 5V, il faut alimenter la carte uniquement avec u 5V sur l’entrée 5V ET l’entrée VCC .

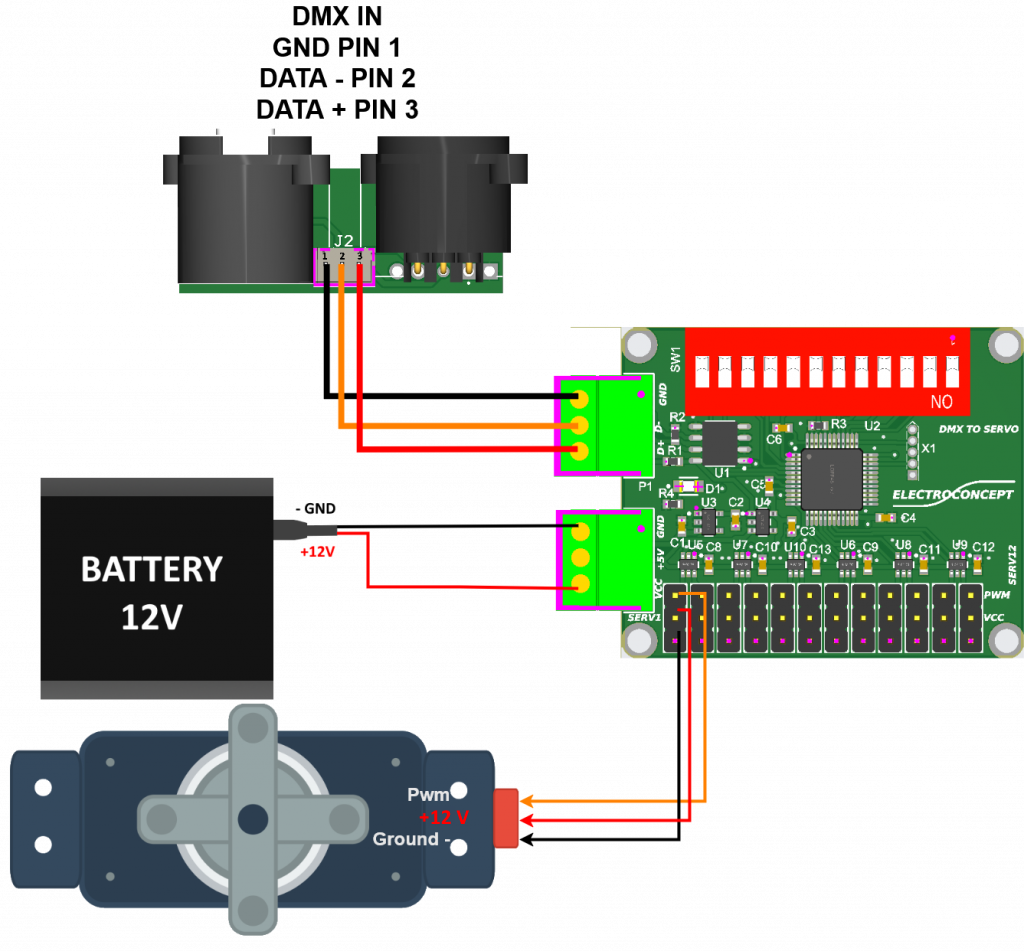

Pour alimenter des servos moteurs de plus de 5V, il faut utiliser uniquement l’entrée VCC de la carte et laisser l’entrée 5V non connectée.
GND est à connecter sur le « – » de votre alimentation à courant continu.

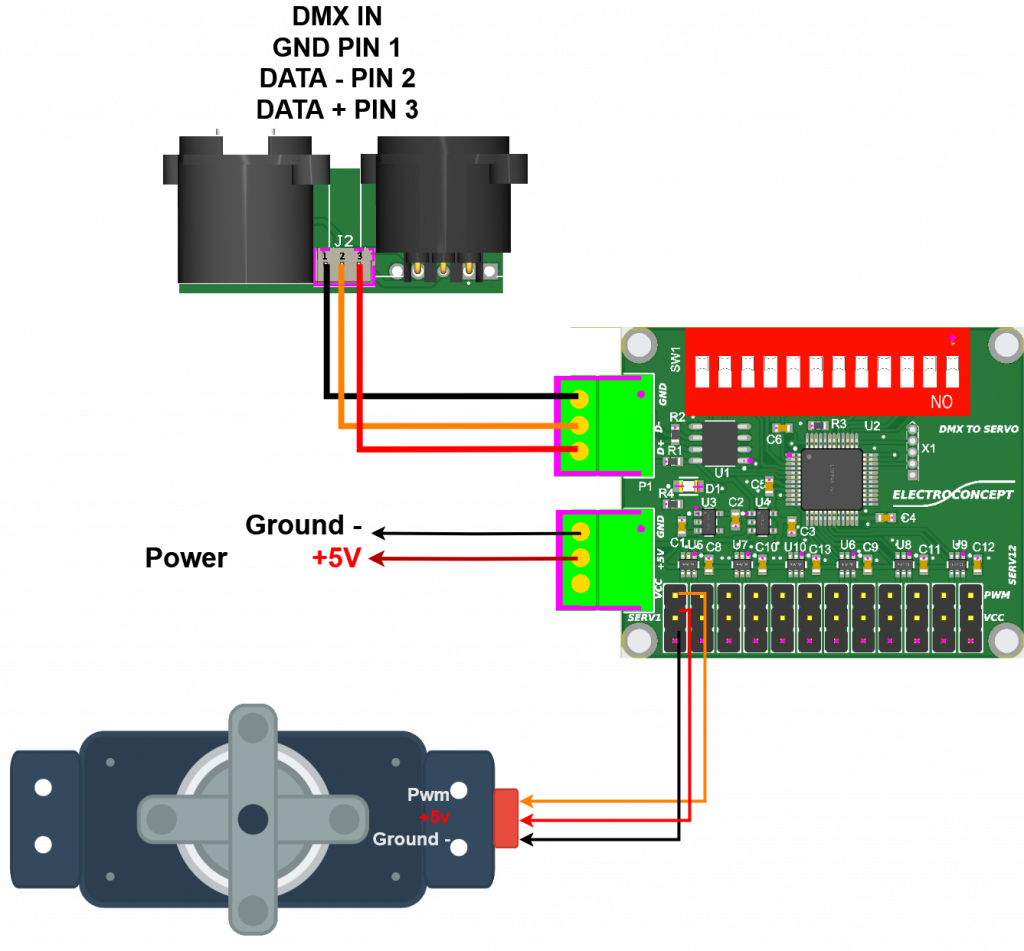

Connexion pour un Servo Moteur en 5 Volts

Réglages de l’adresse et des timings #

Par défaut , les boutons du Dip Switch N° 2 à 9 sont sur OFF et le Dip Switch N°1 est sur ON, la carte est réglée sur l’adresse DMX 1 et est en fonctionnement.
L’adressage du Dip Switch est un réglage binaire. Pour réussir ces réglages, vous pouvez vous aider du calculateur d’adresse prévu à cet effet à l’adresse suivante:
https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html

Paramètres réglables:

Addresse DMX : Choix de l’adresse DMX.

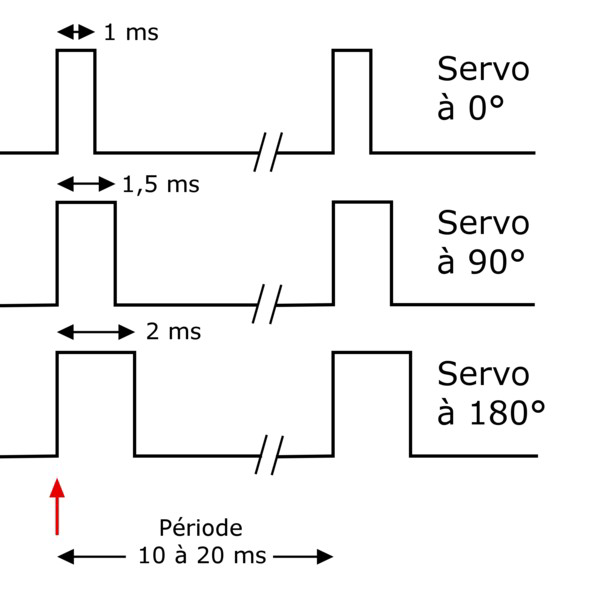

Timings :

DIP 10 =0 , DIP 11 = 0 : 1mS à 2mS
DIP 10 =1 , DIP 11 = 0 : 0,8mS à 2,2mS
DIP 10 =0 , DIP 11 = 1 : 0,6mS à 2,2mS
DIP 10 =1 , DIP 11 = 1 : 0,5mS à 2,5mS

Détail des fixtures disponibles sur la carte :

Mode 8 Bits (12CH)
Description des canaux DMX : Fixture 12 canaux 8 Bits

Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil la carte va automatiquement s’assurer qu’un signal DMX est présent. Dès que cela est fait la led DMX doit s’éclairer au rythme des trames DMX ou fixe si votre fréquence de rafraichissement dmx est élevée.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée vous pouvez maintenant contrôler les niveaux de sorties de la Carte DMX ServoMoteur 12 voies ST (1ère génération)
