Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser le DMX_HF_V4_2X20A en version OEM.
Responsabilité :
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip ) ou toutes autres pertes financières résultant de l’utilisation ou de l’impossibilité d’utiliser votre matériel. De plus Electroconcept ne peut être tenu pour responsable des dommages dus à une mauvaise utilisation de ce produit.
Garantie :
Les produits Electroconcept sont garantis 2 ans constructeurs (électronique). Le matériel devra être retourné en franco de port (à la charge du client). Tout port dû sera refusé. Le matériel devra être dans son emballage d’origine. La restitution du matériel sera ensuite à notre charge.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien de l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc…), les appareils déjà installés dont la panne proviendrait d’une mauvaise installation ou utilisation de l’usager.
Dans le cas du DMX_HF_V4_2X20A , ce produit a été testé avant son envoi. L’erreur de câblage lors de son installation exclu le bénéfice de la garantie.
La modification de vos produits est au risque et péril de l’installateur.

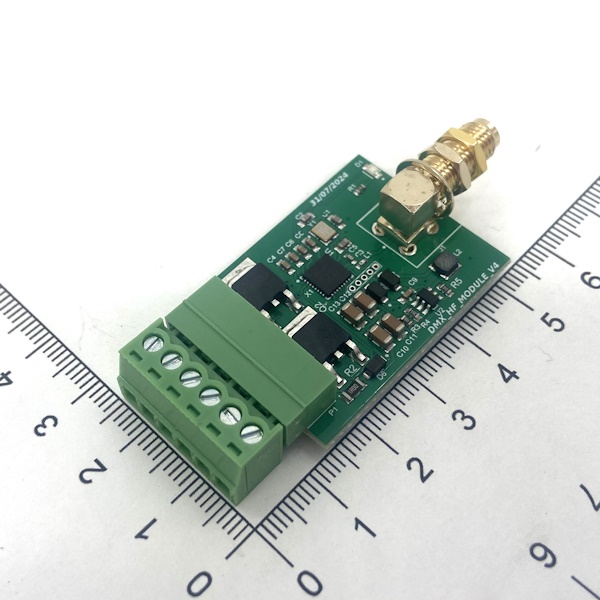

Spécifications Techniques #
- Alimentation : DC +5Volts A +30 Volts
- Dimensions : 47mm X 21mm X 12 mm (hors connecteur)
- Puissance Des canaux : 20A par canal soit environs 240W en 12V (480W total)
- Sortie APWM fréquence d’environs 65Khz avec une résolution de 16 bits.
Conseil de connexion #

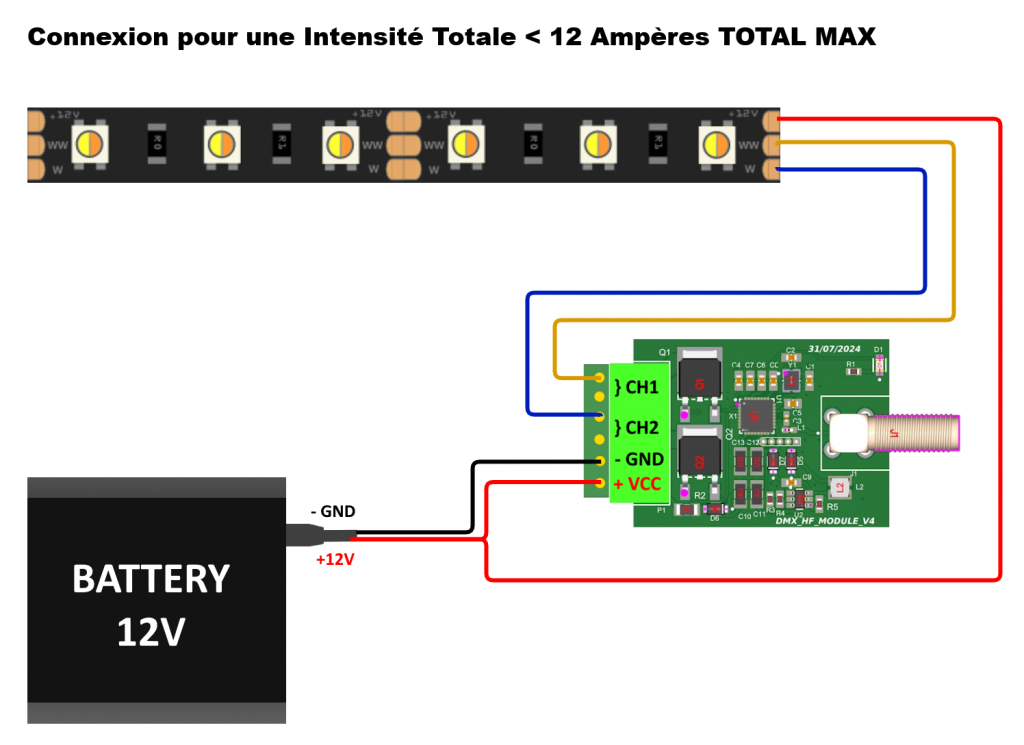

Connexion pour une Intensité Totale < 12 Ampères:

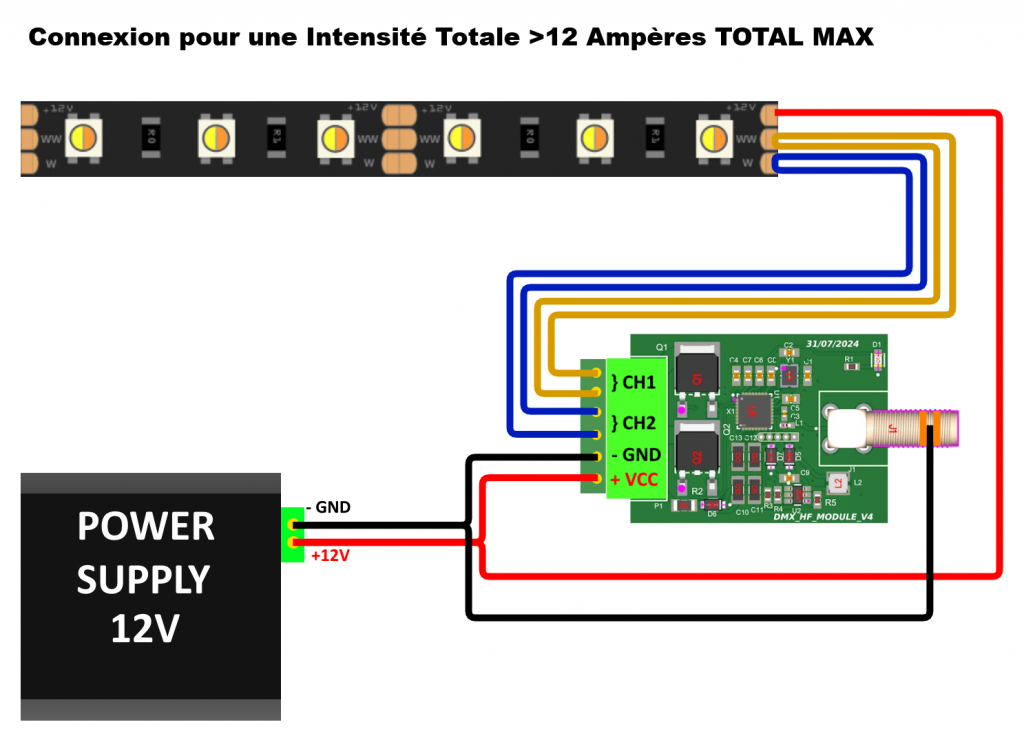

Connexion pour une intensité TOTALE > 12A
Les V+ des leds strips doivent être connectés en direct sur l’alimentation avec reprise du V+ eventuel en cours de ledstrip ou a la fin de celui-ci
et le V- (GND) doit être connecté sur l’entrée du connecteur ET sur l’embase de l’antenne de la carte.
Les fils de connexions des ledstrip doivent être doublés sur le connecteur ET le ledstrip ( pour le ledstrip on peut en mettre un au debut et reprise eventuelle en cours de ledstrip ou a la fin de celui-ci)
Réglages de l’adresse et des fixtures #
L’adressage du DMX et de l’univers est faite avec l’émetteur DMX HF:
- Assurez vous que la carte à assigner est éteinte électriquement .
- Allez dans le menu Assignation de votre émetteur, choisissez votre Univers DMX HF et l’adresse DMX que vous souhaitez pour votre carte DMX_HF_V4_2X20A
- Une fois l’univers et l’adresse sélectionnés, Restez dans ce menu et mettez en route votre dispositif, la led présente sur la carte va clignoter 6 fois rapidement vous confirmant qu’elle a bien reçu l’information d’assignation puis se mettre à clignoter lentement à la recherche d’un signal DMX HF.
- A ce moment seulement vous pouvez sortir du menu Assignation et tester votre carte à la nouvelle adresse.
Le choix de la fixture (Mode DMX) se fait dans le mode « Expert » du menu Assignation (il faut un émetteur >2.xD)
il est possible de choisir le « mode DMX » entre le 0 à 5.
Mode 0 : Sortie avec correction Gamma
Mode 1 : Sortie Linéaire
Description des canaux DMX Mode 0 et Mode 1 : Fixture 4 canaux
Mode 2 : Sortie avec correction Gamma
Mode 3 : Sorte Linéaire
Description des canaux DMX Mode 2 et Mode 3 : Fixture 2 canaux 8 Bits
Mode 4 : Mode 16 Bits
Le réglage de chaque sortie est sur 2 canaux , le 1er canal pour le poids fort et le second canal pour le poids faible.
Description des canaux DMX Mode 4 : Fixture 4 canaux 16 Bits
Mode 5 : Mode 1 Canal
Le même niveau est envoyé sur toutes les sorties :
Description des canaux DMX Mode 5 : Fixture 1 canal
Mode Expert #
Dans le mode Expert, en plus du choix du mode on peut ajouter des paramètres qui modifient le comportement général de la carte.
Param0 : Niveau de démarrage Canal 1 quand il n’y a pas de HF
Param1 : Niveau de démarrage Canal 2 quand il n’y a pas de HF
Param4 : En Mode LED : niveau de lissage des changements des couleurs. 0 aucun –> 8 extrême.
Utilisation #
A la mise sous tension de votre appareil la carte va scanner les fréquences pour chercher l’émetteur auquel il est assigné avec un clignotement lent de la led. Dès que cela est fait la led DMX doit s’éclairer au rythme des trames DMX.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée vous pouvez maintenant contrôler les niveaux de sorties de la carte DMX_HF_V4_2X20A
