Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la carte Contrôleur DMX 12 canaux 5 A / CH APWM 75 KHz 16 Bits.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.

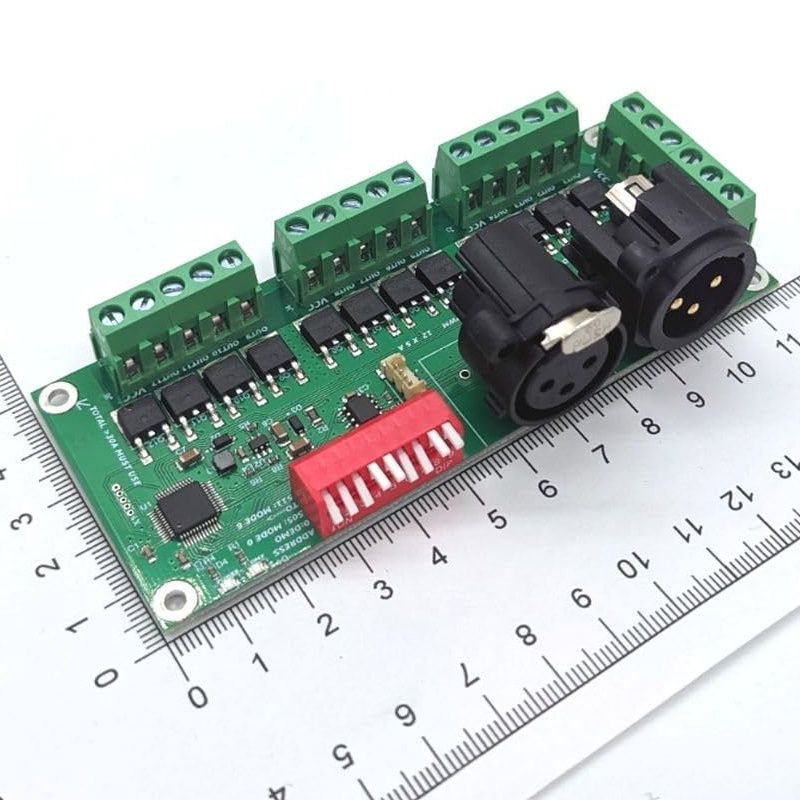

Spécifications techniques #
- Alimentation : DC + 3,5 V à + 40 V
- Dimensions : 115 mm x 52 mm x 27 mm
- Puissance des canaux : 5 A par canal soit environ 60 W en 12 V soit 720 W au total
- Sortie APWM fréquence d’environ 75 KHz avec une résolution de 16 Bits possible
Conseils de connexion #
Connexion pour une intensité inférieure à 30 A au total

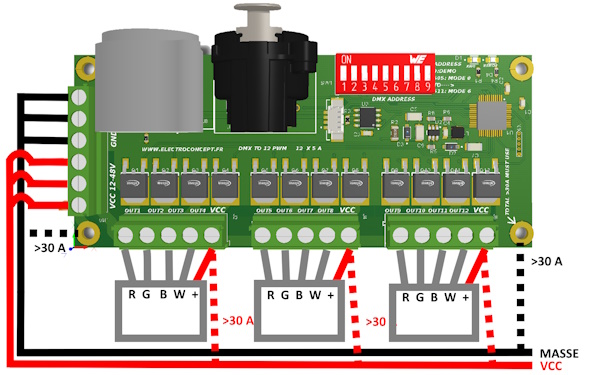

Pour alimenter la carte, les V+ et les V- doivent être connectés sur les entrées des connecteurs et sur les 3 trous de fixation comme indiqué sur le schéma de connexion ci-après.
Les V+ des rubans de LED peuvent être connectés en direct sur la carte.
Connexion pour une intensité supérieure à 30 A au total
Pour alimenter la carte, les V+ et les V- doivent être connectés sur les entrées des connecteurs et sur les 3 trous de fixation comme indiqué sur le schéma de connexion ci-après.
Les V+ des rubans de LED ne sont pas connectés en direct sur la carte mais reliés directement à l’alimentation.
De plus, des renforts de MASSE (GND V-) sont nécessaires sur les trous de fixation.
Réglages de l’adresse et des fixtures #
Réglages de l’adresse DMX #
L’adressage DMX se fait à l’aide du Dip Switch sur la carte. L’adresse DMX 0, c’est-à-dire tous les boutons du Dip Switch sur OFF, est un mode de test. Ce test met en fonctionnement toutes les sorties à 50 % de puissance. Il permet de vérifier toutes les connexions sans avoir recours à un contrôleur DMX.
Les adresses 505 à 511 sont réservées à la définition d’un mode spécifique pour la carte.
Pour vous aider à prendre en main les réglages possibles du Dip Switch, vous pouvez utiliser un logiciel de calcul en ligne mis à disposition sur notre site : https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html
Modes #
Par défaut la carte Contrôleur DMX 12 canaux 5 A / CH APWM 75 KHz 16 Bits est livrée configurée en mode 14 canaux.
Pour sélectionner le nombre de canaux correspondant à vos besoins, c’est-à-dire à la fixture souhaitée, vous devez utiliser au démarrage de la carte une adresse de 505 à 511 correspondante aux fixtures décrites ci-après.
La carte mémorise le mode que vous souhaitez utiliser.
La LED va clignoter lentement indiquant que le mode est sélectionné et mémorisé pour les futurs démarrages.
Ensuite, éteignez la carte et choisissez une adresse DMX inférieure à 505 pour utiliser la carte au mode sélectionné.
Description des canaux DMX des modes 0 et 1. Fixture 14 canaux, un dimmer et un strob général :
Le mode 0 comporte une sortie avec correction Gamma à l’adresse 505.
Le mode 1 comporte une sortie linéaire à l’adresse 506.
Description des canaux DMX des modes 2 et 3. Fixture 12 canaux 8 Bits :
Le mode 2 a une sortie avec correction Gamma à l’adresse 507.
Le mode 3 a une sortie linéaire à l’adresse 508.
Description des canaux DMX pour le mode 4 à l’adresse 509. Fixture 24 canaux 16 Bits :
Le réglage de chaque sortie est sur 2 canaux, le 1er canal pour le poids fort (MSB) et le second canal pour le poids faible (LSB).
Description des canaux DMX pour les modes 5 et 6. Fixture 18 canaux :
Chaque groupe possède son propre dimmer et son propre stroboscope
Le mode 5 contient une sortie avec correction Gamma à l’adresse 510.
Le mode 6 contient une sortie linéaire à l’adresse 511.
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil, la LED DMX doit s’éclairer au rythme des trames DMX.
Si vous utilisez une adresse comprise entre 505 et 511, la carte mémorise le mode que vous souhaitez utiliser.
La LED clignote lentement pour indiquer que le mode est sélectionné et mémorisé pour les futurs démarrages.
Puis éteindre la carte et choisir une adresse DMX inférieure à 505 pour utiliser le contrôleur dans le mode sélectionné.
Avec votre console, en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée, vous pouvez maintenant contrôler les niveaux de sorties de la carte Contrôleur DMX 12 canaux 5 A / CH APWM 75 KHz 16 Bits.
