Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la carte controleur DMX 4 canaux pour LED Strip en version OEM.
Responsabilité :
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip ) ou toute autre perte financière résultant de l’usage ou de l’impossibilité d’utilisation du matériel acquis. De plus, Electroconcept ne peut être tenu pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie :
Les produits Electroconcept sont garantis 2 ans constructeurs (électronique). Le matériel devra être retourné en franco de port (à la charge du client). Tout port dû sera refusé. Le matériel devra être retourné dans son emballage d’origine. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien de l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), les appareils déjà installés dont la panne proviendrait d’une mauvaise installation ou utilisation de l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.

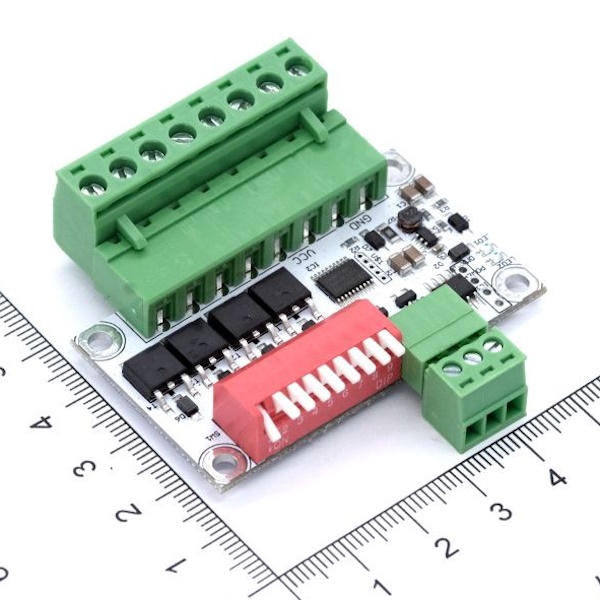

Spécifications Techniques #
- Alimentation : DC +3.5 a +30 Volts
- Dimensions : 57 mm X 33mm (hors connecteurs / 44.5 mm avec connecteurs)
- Puissance Des canaux : 10A par canal soit environs 120W en 12V (480W total)
- Sortie APWM fréquence d’environ 76Khz avec une résolution de 16 bits possible.
Conseil de connexion #

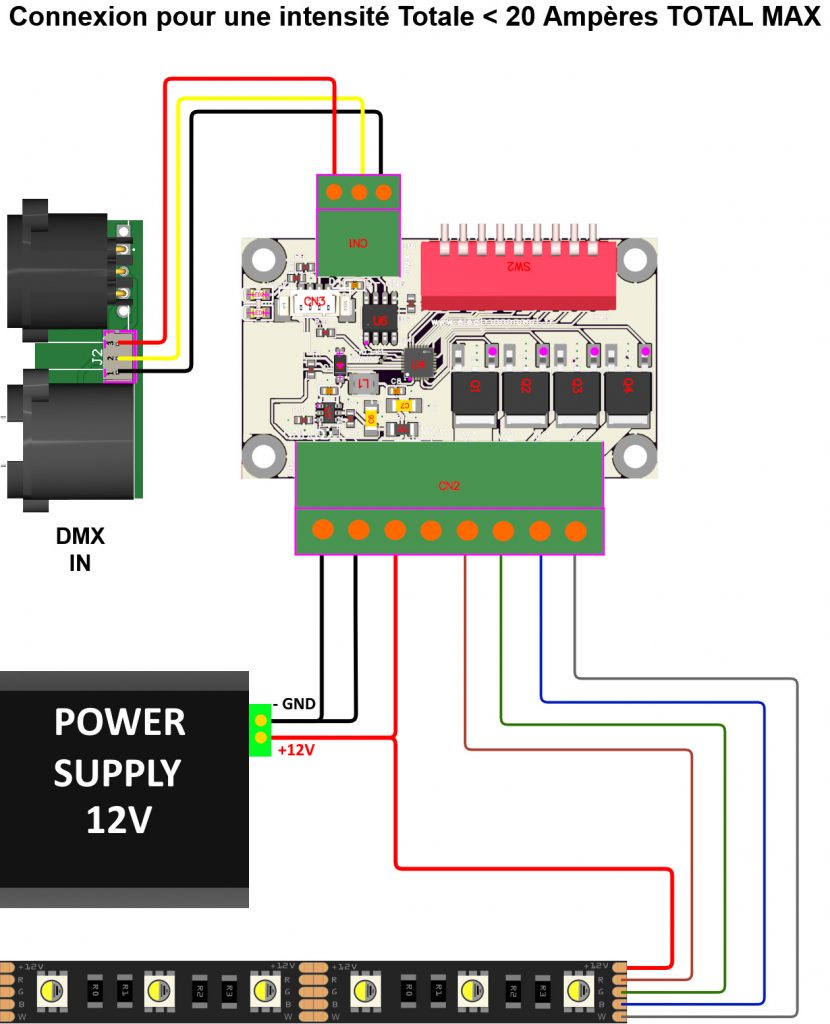

Connexion pour une Intensité Totale < 20 Ampères :

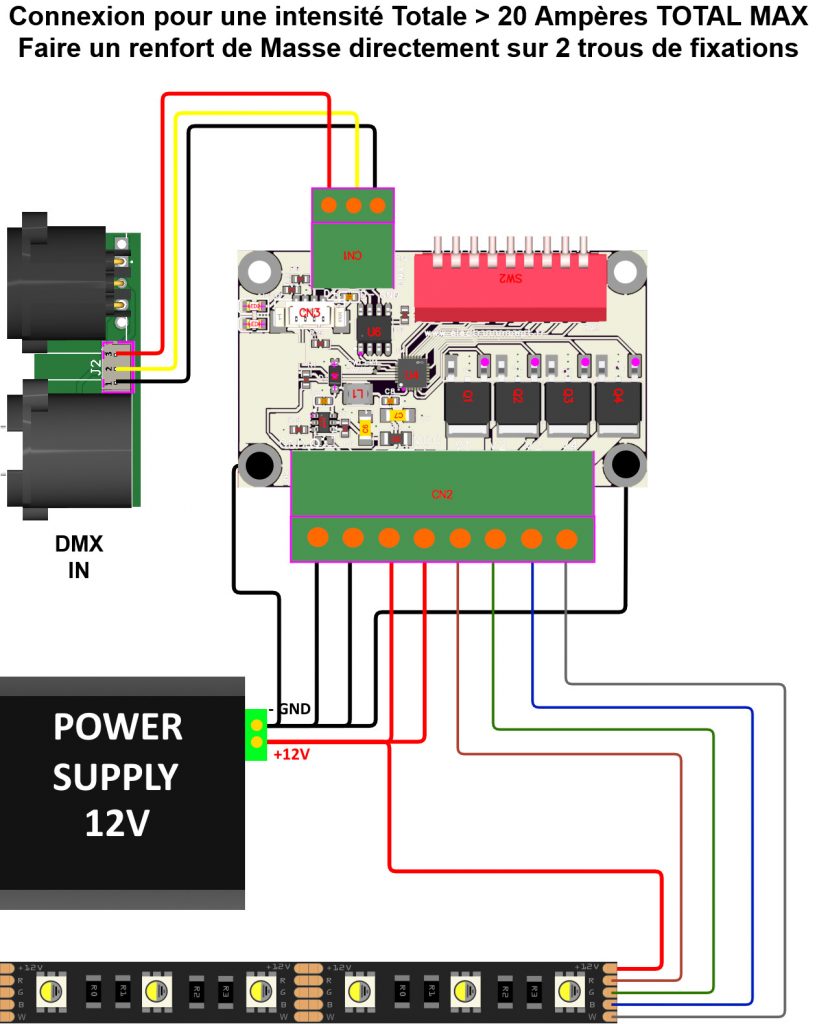

Connexion pour une intensité TOTALE > 20A
Le V+ du led strip doit être connecté en direct sur l’alimentation.
Le V- (GND) doit être connecté sur les deux entrées ET sur les deux trous de fixation côté connecteur comme indiqué en noir sur le schéma ci-dessous.
Réglages de l’adresse et des fixtures #
Par défaut ,si tous les boutons du dip switch sont sur OFF un programme automatique démarre, allumant alternativement les 4 sorties.
L’adressage du dip switch est un réglage binaire. Pour réussir ces réglages, vous pouvez vous aider du calculateur d’adresse prévu à cet effet à l’adresse suivante:
https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html
- Assurez-vous que la carte dont vous faites les réglages et les connexions est éteinte électriquement.
Réglage des fixtures:
Pour choisir la fixture de la carte, il faut utiliser les adresses de 507 à 511. Pour cela, éteindre électriquement la carte dont on veut changer la fixture puis à l’aide du dip switch mettre l’adresse correspondante à la fixture choisie.
Allumer électriquement la carte. Elle mémorise le mode que vous désirez utiliser. La led clignote pour confirmer que le mode voulu est sélectionné et mémorisé.
Il faut ensuite éteindre la carte , et choisir une adresse DMX inférieur à 507 ,pour utiliser la carte.
Détails des fixtures disponibles sur la carte :
Mode 0 : Sortie Dimmer strob 4 canaux avec correction Gamma adresse 507
Mode 1 : Sortie Dimmer strob 4 canaux Linéaire adresse 508

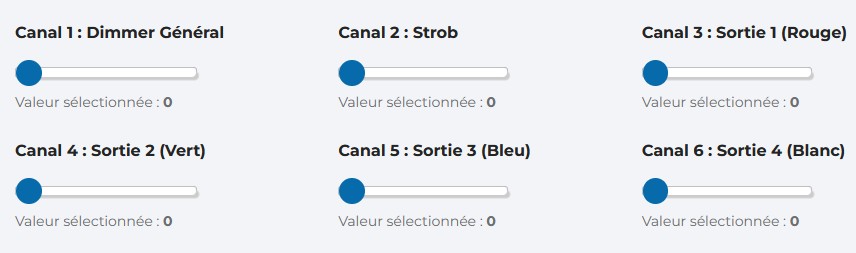

Description des canaux DMX : Fixture 6 canaux
Mode 2 : Sortie 4 canaux avec correction Gamma adresse 509
Mode 3 : Sortie 4 canaux Linéaire adresse 510

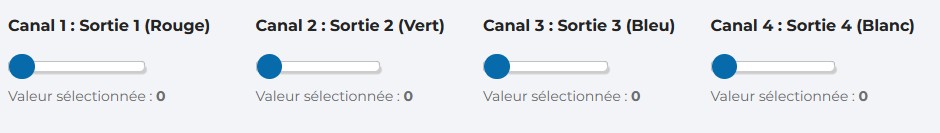

Description des canaux DMX : Fixture 4 canaux 8 Bits
Mode 4 : Sortie 8 canaux 16 Bits adresse 511
Le réglage de chaque sortie est sur 2 canaux , le 1er canal pour le poids fort et le second canal pour le poids faible.

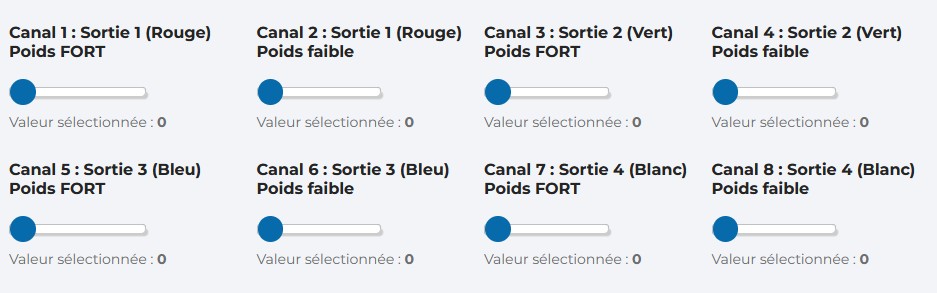

Description des canaux DMX Mode 4 : Fixture 8 canaux 16 Bits
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
Sélectionnez l’adresse entre 1 et 507 à laquelle vous souhaitez piloter votre montage.
A la mise sous tension de votre montage, la carte va automatiquement s’assurer qu’un signal DMX est présent. Dès que cela est fait, la led DMX doit s’éclairer au rythme des trames DMX.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée vous pouvez maintenant contrôler les niveaux de sorties de la carte Contrôleur DMX pour LED STRIP 4 Canaux 10 Ampères
