Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la carte carte controleur DMX 4 canaux pour LED Strip RISCV.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : DC + 3.5 V à +30 V

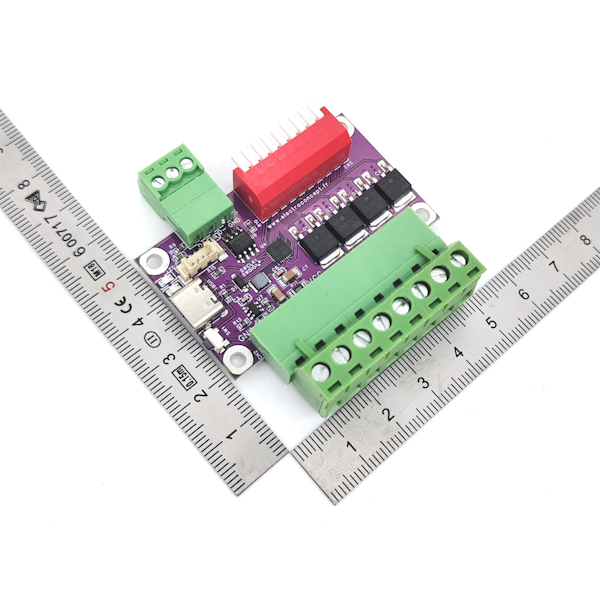

- Dimensions : 57 mm X 33 mm (hors connecteurs) / 44.5 mm (avec connecteurs)
- Puissance Des canaux : 10 A par canal soit environ 120 W en 12 V (480 W total)
- Sortie APWM
- Fréquence d’environ 47 Khz avec une résolution de 16 bits réglable.
Conseils de connexion #

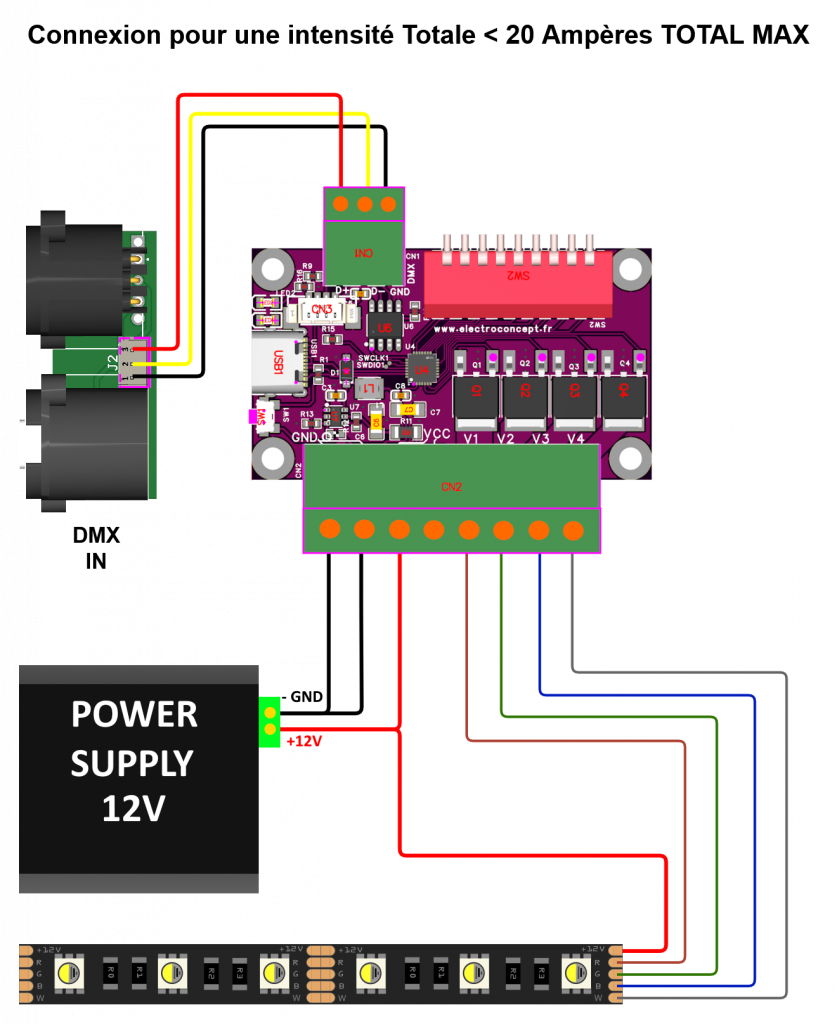

Connexion pour une Intensité Totale < 20 A :

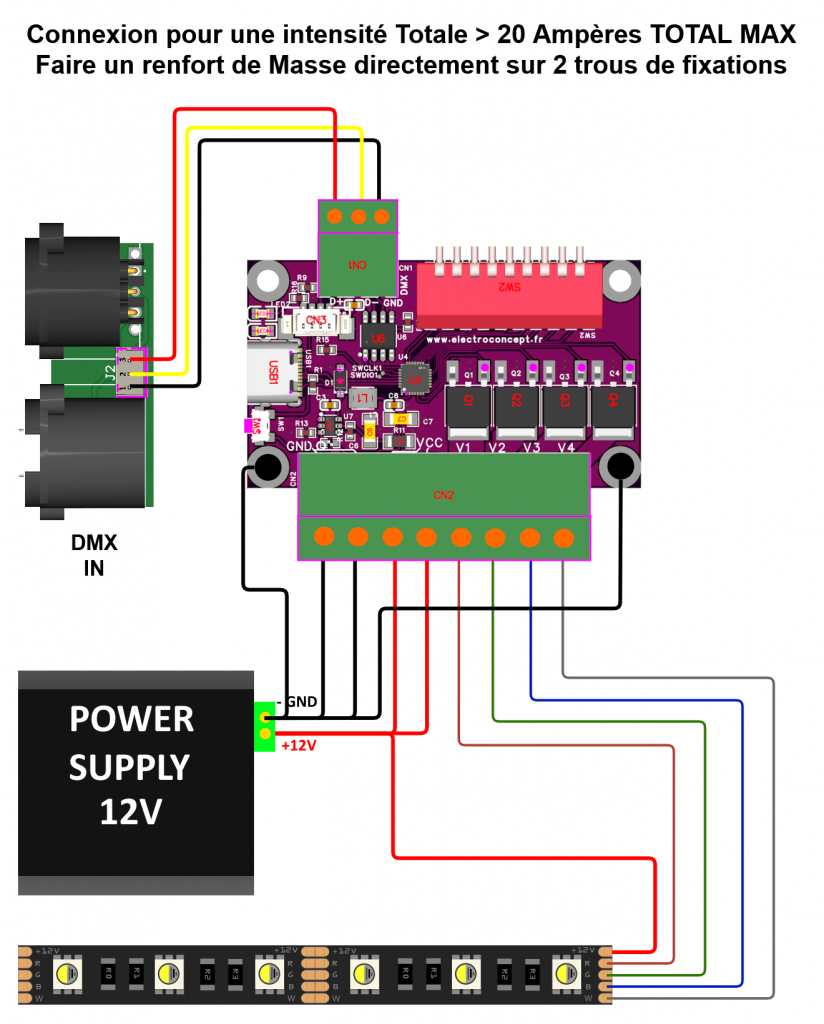

Connexion pour une intensité TOTALE > 20 A :
Le V+ des rubans de LED doit être connecté en direct sur l’alimentation.
Le V- (GND) doit être connecté sur les deux entrées ET sur les deux trous de fixation côté connecteur comme indiqué en noir sur le schéma ci-dessous.
Réglages de l’adresse et des fixtures #
Par défaut, si tous les boutons du Dip Switch sont sur OFF et qu’aucune adresse n’est pré-programmée, un programme automatique démarre allumant alternativement les 4 sorties.
L’adressage du Dip Switch est un réglage binaire. Pour réussir ces réglages, vous pouvez vous aider du calculateur d’adresse prévu à cet effet à l’adresse suivante :
https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html
L’adressage du DMX est fait avec le Dip Switch ou avec DMX tools https://dmx-tools.electroconcept.fr/ en connectant la carte avec un câble USB à votre ordinateur.
- Assurez-vous que la carte pour laquelle vous faites les réglages, via l’USB, est éteinte électriquement,
- Ouvrir la page dans un navigateur supportant la norme USB HID comme Google Chrome sur PC ou Opéra sur Mac,
- Connectez votre carte à l’ordinateur puis aller sur https://dmx-tools.electroconcept.fr/ et cliquer sur Connexion,

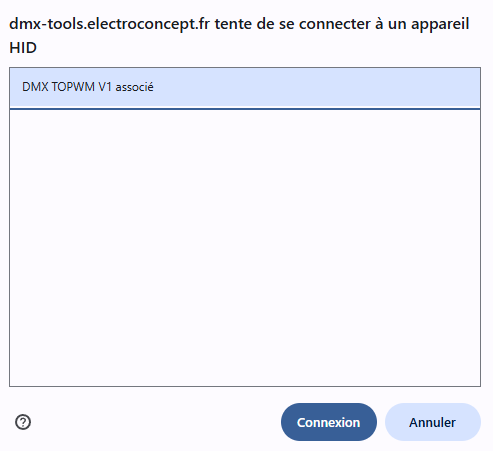

- Choisissez votre carte dans la fenêtre pop-up et cliquez sur Connexion.

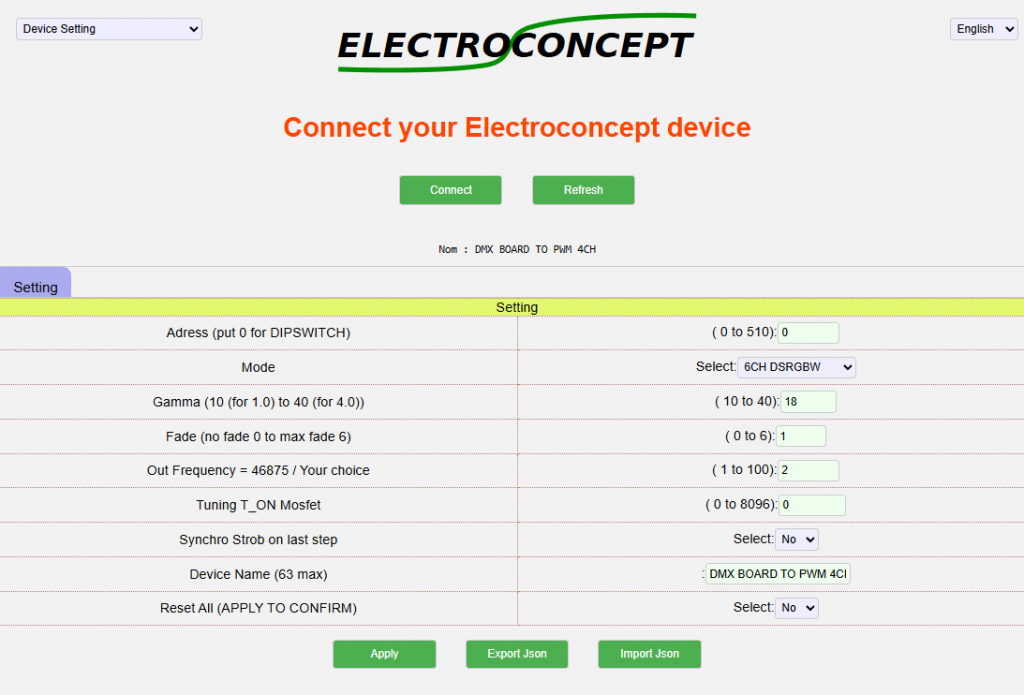

Paramètres réglables :
Address (put 0 for DIPSWITCH) : L’adresse Dmx peut être configurée de facon logicielle sur dmx_tools si l on ne veut pas se servir des dipswitchs dans ce cas laissez tous les dipswitchs à 0 sauf le 1 et entrez directement l’adresse DMX voulue dans dmx_tools. Sinon laissez à 0 et utilisez le DIPSWITCH
Mode : Permet de choisir la fixture de la carte en 4 canaux 8 Bits, 6 canaux avec Dimmer et Strob, 8 canaux 16 Bits.
Gamma (10 (for 1.0) to 40 (for 4.0)) : Permet de choisir la courbe de correction gamma utilisée par la carte. 10 correspond à une courbe linéaire, jusqu’à 40 pour une courbe de gamma, 4.0 pour une précision accrue dans les petites valeurs.
Fade (no fade 0 to max fade 6) : Permet de simuler un effet d’extinction de PAR traditionnel et de lisser la gradation : 0 : désactivée; 6 : effet très prononcé.
Out Frequency = 46875 / Your choice : Permet de régler la fréquence de sortie du signal de 458 Hz à 46.875 KHz.
Tuning T_ON Mosfet : Paramètre de réglage de fin de démarrage des sorties.
Synchro Strob on last step : Permet de réinitialiser le démarrage du strob sur la dernière valeur reçue en DMX.
Device Name (63 max) : Nom de la carte sur DMX TOOLS.
Reset All (APPLY TO CONFIRM) : Retour aux paramètres usine par défaut.
Détail des fixtures disponibles sur la carte :
Mode 4CH RGBW
Description des canaux DMX : Fixture 4 canaux 8 Bits :
Mode 6CH DSRGBW
Description des canaux DMX : Fixture 6 canaux :
Mode 8CH Rr, Gg, Bb, Ww.
Le réglage de chaque sortie est sur 2 canaux , le 1er canal pour le poids fort et le second canal pour le poids faible.
Description des canaux DMX Mode 4 : Fixture 8 canaux 16 Bits :
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil, la carte va automatiquement s’assurer qu’un signal DMX est présent. Dès que cela est fait, la LED DMX doit s’éclairer au rythme des trames DMX.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée vous pouvez maintenant contrôler les niveaux de sorties de la carte Contrôleur DMX pour LED STRIP 4 Canaux 10 A.
