Introduction #
Merci d’avoir acheté un produit Electroconcept.

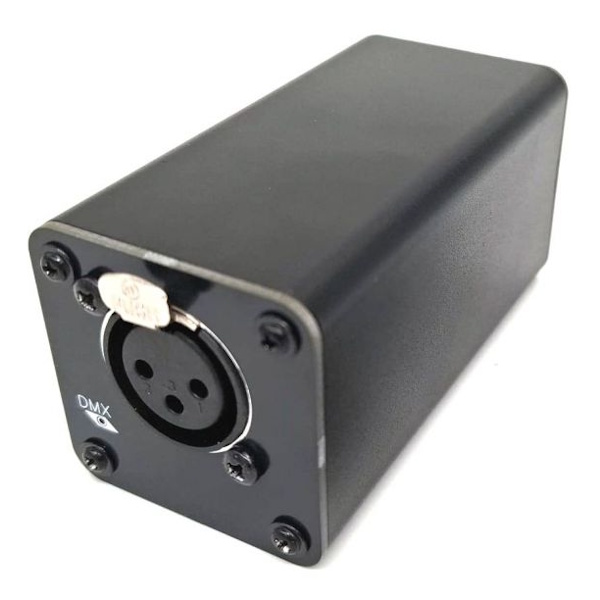

Lisez attentivement ce guide avant d’utiliser l’interface isolée USB vers DMX 512.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications techniques #
- Alimentation : VIA USB DC + 5 V
- Sortie : XLR 3 points norme DMX 512 USITT-A
- Consommation : 80 mA – 120 mA (suivant la charge DMX)
- Dimensions : 83 mm x 42 mm x 42 mm
Installation des drivers #
Dans la majorité des cas aucun pilote n’est nécessaire à l’utilisation de ce produit, les pilotes étant dorénavant intégrés dans les versions récentes de la plupart des systèmes d’exploitation. Toutefois, il est possible de télécharger les drivers correspondants à vos besoins directement sur le site du constructeur à l’adresse suivante :
https://ftdichip.com/drivers/d2xx-drivers/
Utilisation #
Pour utiliser l’interface Isolée USB vers DMX 512 XLR 3 Points, vous devez être équipé d’un logiciel compatible suivant la norme « ENTTEC OPEN DMX » et d’un câble DMX XLR 3 Points (non fourni) afin de le relier à vos appareils. Il existe un certain nombre de logiciels gratuits et/ou open source compatibles avec cette interface comme par exemple :
- Q Light Controller+ compatible Windows, Mac et Linux
- Chataigne compatible Windows, Mac et Linux
- Freestyler DMX compatible Windows
- DMXControl compatible Windows
Par ailleurs, de nombreux logiciels payants permettent d’utiliser ce matériel en sortie comme Madmapper, Millumin, Lightjams, LightFactory, etc. Cependant il est nécessaire de s’acquitter des droits d’utilisation de ces derniers. À noter également que cette interface ne permet pas de faire fonctionner d’autres logiciels payants comme Sunlight Daslight, etc. En effet, ces derniers utilisent leur propre type d’interface.
Une fois votre logiciel compatible « Open-DMX » choisi, vous pouvez configurer votre matériel en sortie en sélectionnant dans les paramètres de sortie de votre logiciel l’interface comme « Open-DMX ».

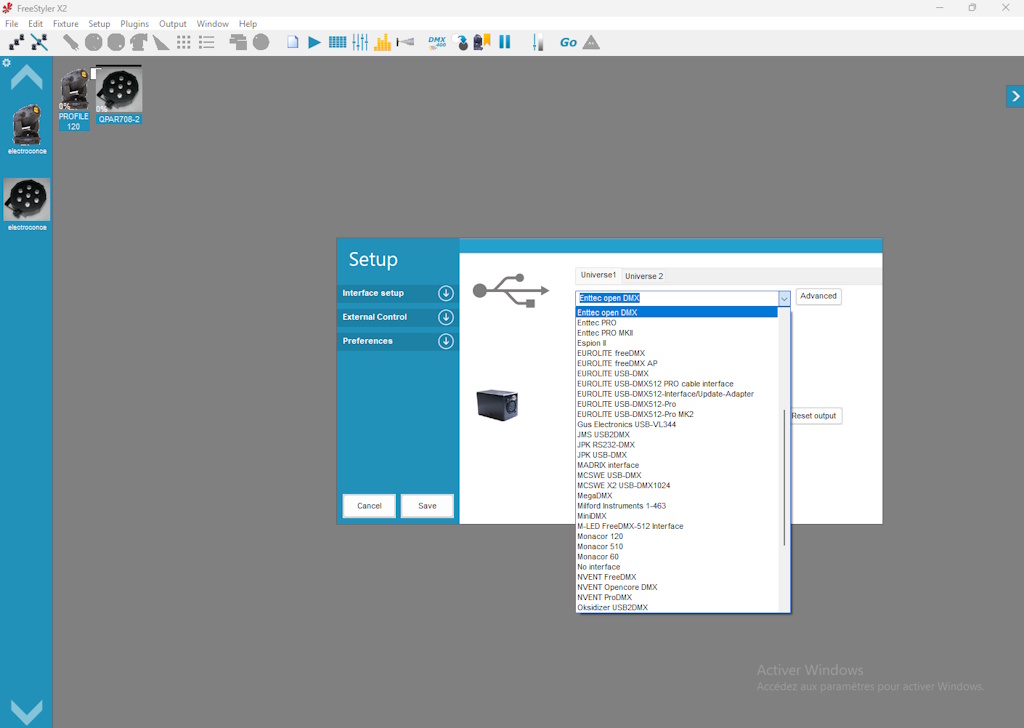

Freestyler DMX #

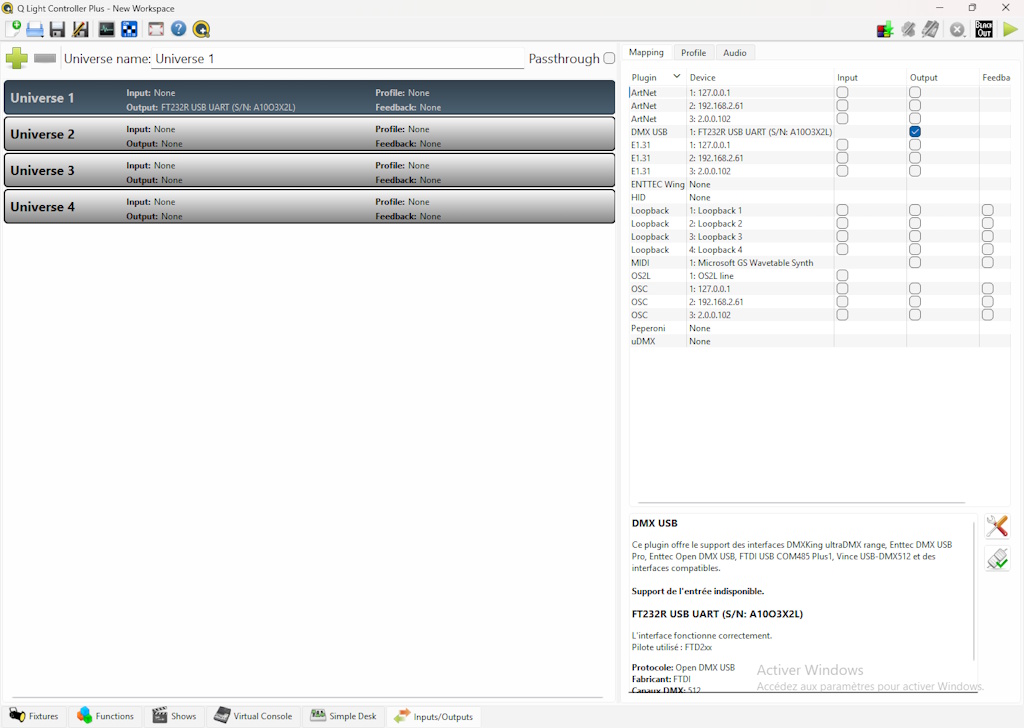

Q Light Controller+ QLC+ #

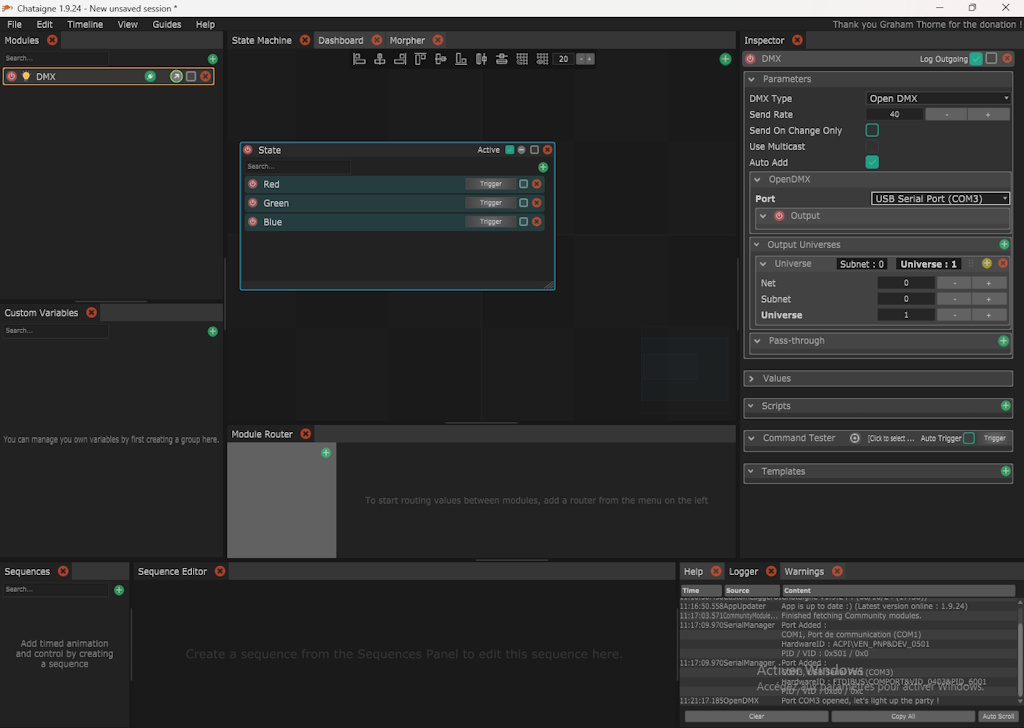

Chataigne #

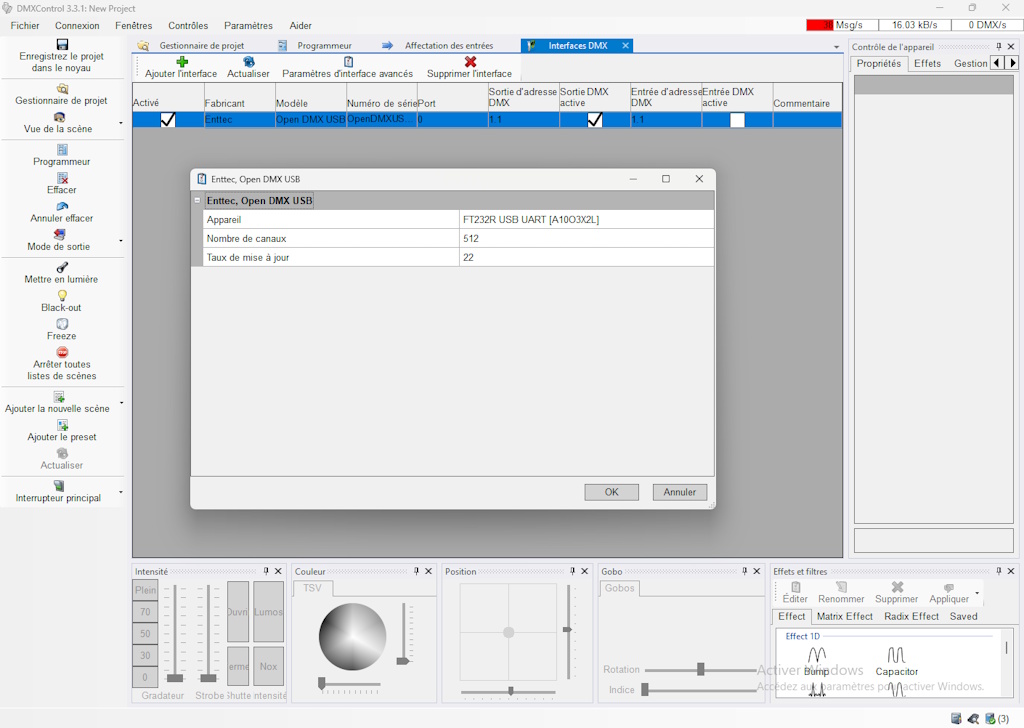

DMXControl #
