Introduction #
Merci d’avoir acheté un produit Electroconcept.

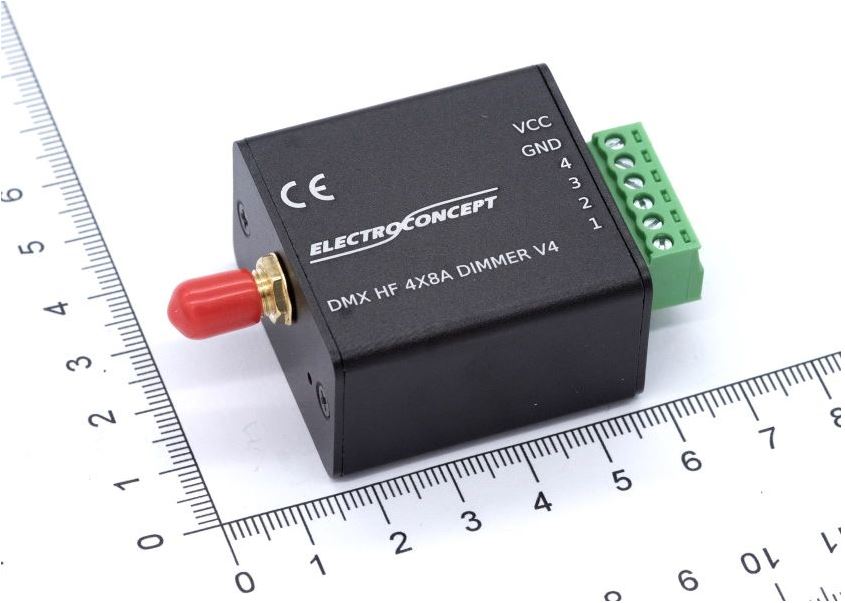

Lisez attentivement ce guide avant d’utiliser le module DMX_HF_V4_RGBW en version OEM.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : DC +3.5 V à +30 V
- Dimensions : 42 mm (boîtier seul) / 65mm (boîtier + SMA + connecteur) X 40 mm X 25 mm
- Puissance Des canaux : 8 A par canal soit environ 90 W en 12 V (360 W total)
- Sortie APWM fréquence d’environ 65 Khz avec une résolution de 16 bits.
Conseils de connexion #

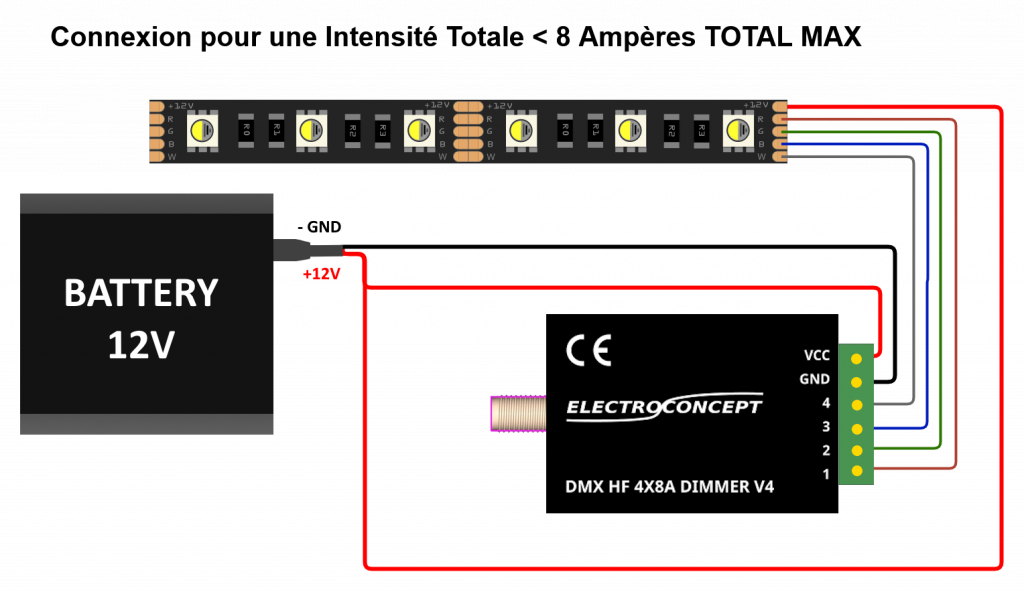

Connexion pour une Intensité Totale < 8 A :

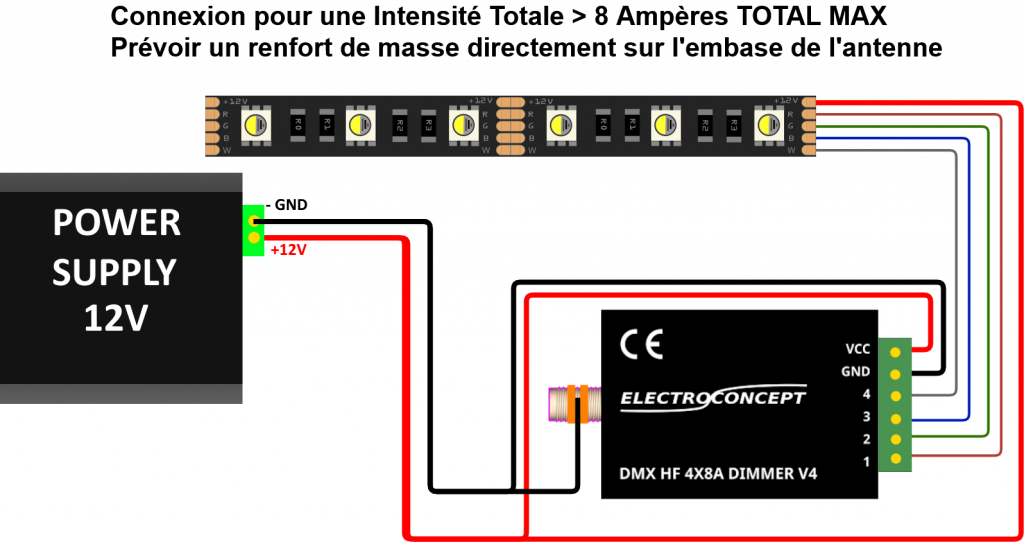

Connexion pour une intensité TOTALE > 8 A :
Les V+ des rubans de LED doivent être connectés en direct sur l’alimentation.
Le V- (GND) doit être connecté sur l’entrée du connecteur ET sur l’embase de l’antenne de la carte.
Réglages de l’adresse et des fixtures #
L’adressage du DMX et de l’univers est faite avec l’émetteur DMX HF:
- Assurez-vous que le module à assigner est éteint électriquement,
- Allez dans le menu Assignement de votre émetteur, choisissez votre Univers DMX HF et l’adresse DMX que vous souhaitez pour votre module V4 RGBW,
- Une fois l’univers et l’adresse sélectionnés, restez dans ce menu et mettez en route votre dispositif. La LED présente sur le module clignote 6 fois rapidement vous confirmant qu’il a bien reçu l’information d’assignement puis clignote lentement à la recherche d’un signal DMX HF,
- A ce moment-là seulement vous pouvez sortir du menu Assignement et tester votre module à la nouvelle adresse.
Le choix de la fixture (Mode DMX) se fait dans le mode « Expert » du menu Assignement (il faut un émetteur >2.xD).
Il est possible de choisir le « mode DMX » entre les modes 0 à 5.
Les modes 6 à 8 sont à réserver aux experts pour contrôler des moteurs UNIPOLAIRES.
Mode 0 : Sortie avec correction Gamma
Mode 1 : Sortie Linéaire
Description des canaux DMX Mode 0 et Mode 1 : Fixture 6 canaux
Mode 2 : Sortie avec correction Gamma
Mode 3 : Sortie Linéaire
Description des canaux DMX Mode 2 et Mode 3 : Fixture 4 canaux
Mode 4 : Mode 16 Bits
Le réglage de chaque sortie est sur 2 canaux, le 1er canal pour le poids fort et le second canal pour le poids faible.
Description des canaux DMX Mode 4 : Fixture 8 canaux

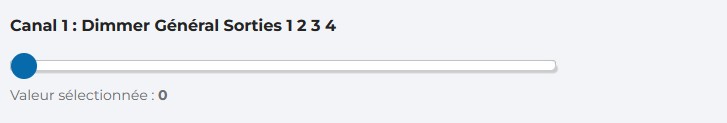

Mode 5 : Mode 1 Canal
Le même niveau est envoyé sur toutes les sorties :
Description des canaux DMX Mode 5 : Fixture 1 canal
Modes Moteurs UNIPOLAIRE (disponible depuis Octobre 2020 ou avec une reprogrammation OTA)
Mode 6 : Mode Rotation continue
Canal 1 → vitesse : 0 à 255 (0 immobile)
Canal 2→ Direction : < 128 : rotation horaire, >128 : inverse
Canal Mode 7: Mode Position indexée
Mode positon avec : Canal 1 → Positon
Canal Mode 8 : Mode Shutter 1/4 de tour
Canal 1 → ON / OFF : < 128 : OFF, > 128 : ON
Mode Expert #
Dans le mode Expert, en plus du choix du mode on peut ajouter des paramètres qui modifient le comportement général du module.
Param0 : Niveau de démarrage Canal 1 quand il n’y a pas de HF
Param1 : Niveau de démarrage Canal 2 quand il n’y a pas de HF
Param2 : Niveau de démarrage Canal 3 quand il n’y a pas de HF
Param3 : Niveau de démarrage Canal 4 quand il n’y a pas de HF
Param4 : En Mode LED : niveau de lissage des changements des couleurs. 0 aucun –> 8 extrême.
En Mode Moteur : angle X 7,2° (25 pour 180 ° par exemple ou 50 pour un tour complet avec le moteur livré)
Param5 : Vitesse max de 10 à 255 : de lent à rapide (Mode Moteur)
Param6 : Puissance maximum de 10 à 255 (Mode Moteur)
Param7 : Puissance en veille de 10 à 255 quand le moteur ne bouge plus (Mode Moteur)
Utilisation #
A la mise sous tension de votre appareil, le module scanne les fréquences pour chercher l’émetteur auquel il est assigné avec un clignotement lent de la LED. Dès que cela est fait, la LED DMX doit s’allumer au rythme des trames DMX.
Avec votre console, en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée, vous pouvez maintenant contrôler les niveaux de sorties du module HF V4 RGBW.
