Introduction #
Merci d’avoir acheté un produit Electroconcept.

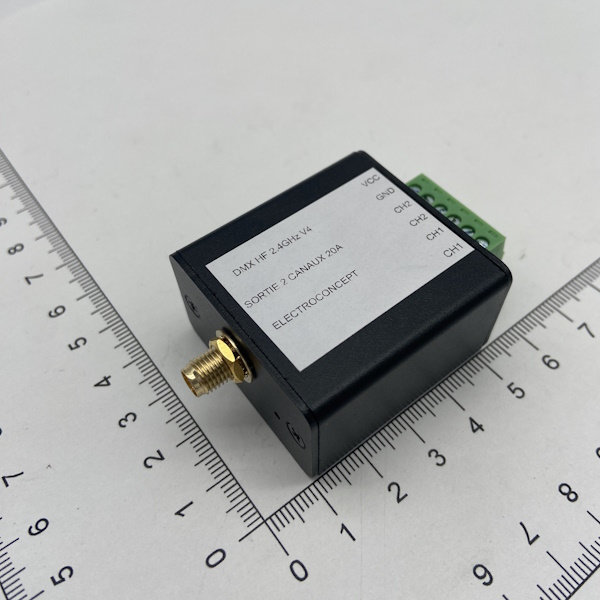

Lisez attentivement ce guide avant d’utiliser le module DMX_HF_V4_2_CANAUX en version OEM.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : DC +5 V à + 30 V
- Dimensions : 42 mm (boîtier seul)/ 65 mm (boîtier + SMA + connecteur) X 40mm X 25 mm (hors connecteur)
- Puissance Des canaux : 20 A par canal soit environs 240 W en 12 V (480 W total)
- Sortie APWM fréquence d’environ 65 Khz avec une résolution de 16 bits.
Conseils de connexion #

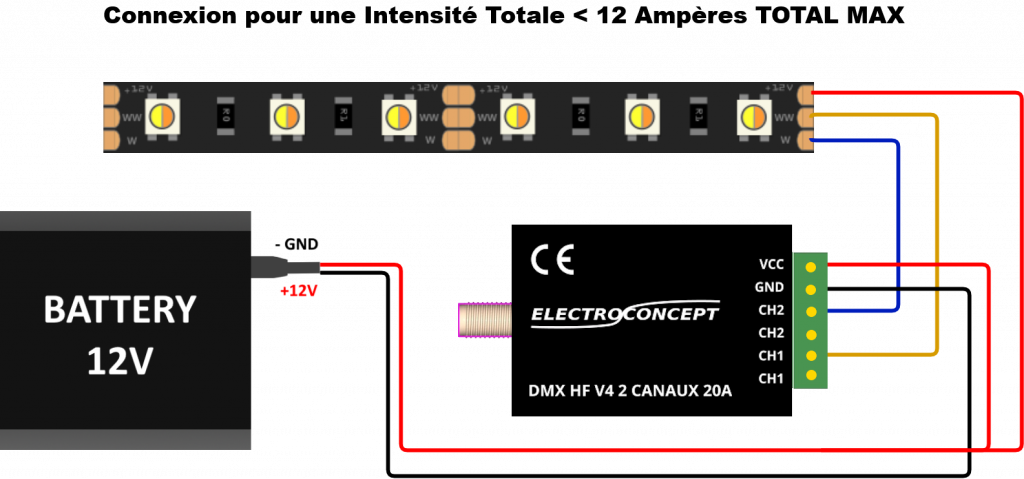

Connexion pour une Intensité Totale < 12 A:

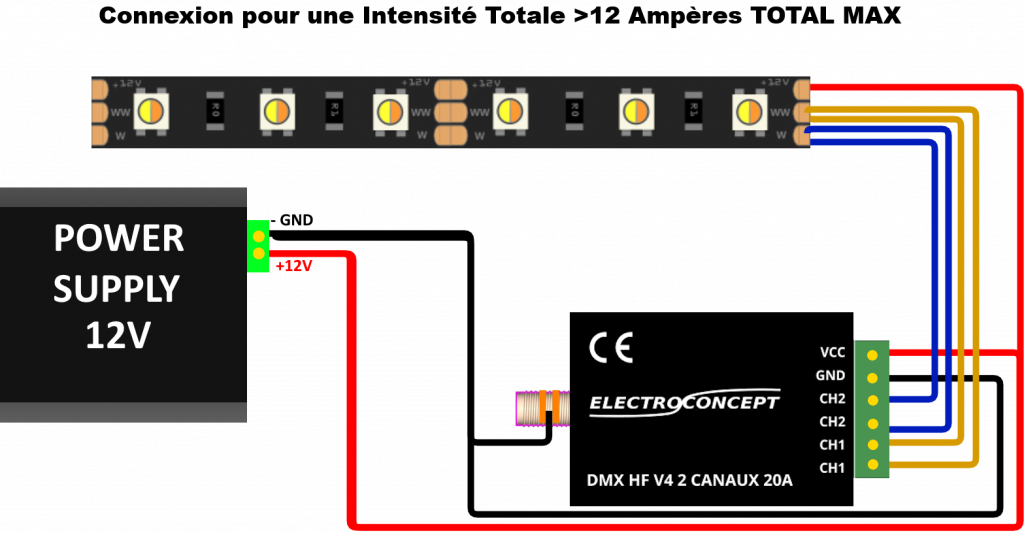

Connexion pour une intensité TOTALE > 12A :
Les V+ des rubans de LED doivent être connectés en direct sur l’alimentation avec reprise éventuelle du V+ dans la longueur du ruban de LED ou à la fin de celui-ci.
Le V- (GND) doit être connecté sur l’entrée du connecteur ET sur l’embase de l’antenne de la carte.
Les fils de connexion des rubans de LED doivent être doublés sur le connecteur ET sur le ruban de LED. Pour ce dernier il est possible d’en mettre un au début et de réaliser une reprise éventuelle dans la longueur du ruban de LED ou à la fin de celui-ci.
Réglages de l’adresse et des fixtures #
L’adressage du DMX et de l’univers est faite avec l’émetteur DMX HF:
- Assurez-vous que la carte à assigner est éteinte électriquement,
- Allez dans le menu Assignement de votre émetteur, choisissez votre Univers DMX HF et l’adresse DMX que vous souhaitez pour votre module DMX_HF_V4_2X20A,
- Une fois l’univers et l’adresse sélectionnés, restez dans ce menu et mettez en route votre dispositif. La LED présente sur la carte clignote 6 fois rapidement vous confirmant qu’elle a bien reçu l’information d’assignement puis clignote lentement à la recherche d’un signal DMX HF,
- A ce moment-là seulement vous pouvez sortir du menu Assignement et tester votre carte à la nouvelle adresse.
Le choix de la fixture (Mode DMX) se fait dans le mode « Expert » du menu Assignement (il faut un émetteur >2.xD)
il est possible de choisir le « mode DMX » entre les modes 0 à 5.
Mode 0 : Sortie avec correction Gamma
Mode 1 : Sortie Linéaire

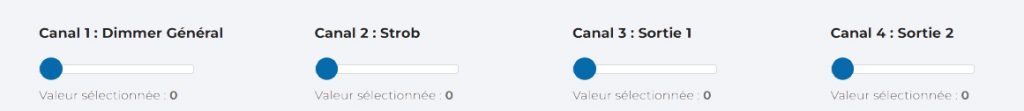

Description des canaux DMX Mode 0 et Mode 1 : Fixture 4 canaux
Mode 2 : Sortie avec correction Gamma
Mode 3 : Sortie Linéaire

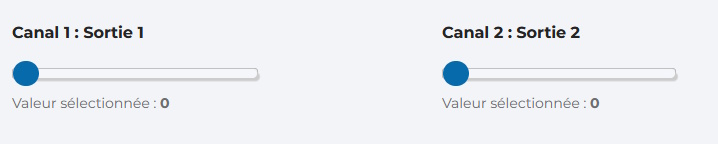

Description des canaux DMX Mode 2 et Mode 3 : Fixture 2 canaux 8 Bits
Mode 4 : Mode 16 Bits
Le réglage de chaque sortie est sur 2 canaux, le 1er canal pour le poids fort et le second canal pour le poids faible.

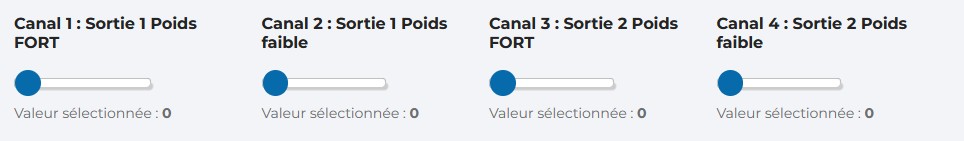

Description des canaux DMX Mode 4 : Fixture 4 canaux 16 Bits
Mode 5 : Mode 1 Canal
Le même niveau est envoyé sur toutes les sorties :

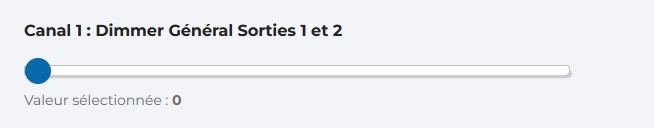

Description des canaux DMX Mode 5 : Fixture 1 canal
Mode Expert #
Dans le mode Expert, en plus du choix du mode, on peut ajouter des paramètres qui modifient le comportement général de la carte.
Param0 : Niveau de démarrage Canal 1 quand il n’y a pas de HF
Param1 : Niveau de démarrage Canal 2 quand il n’y a pas de HF
Param4 : En Mode LED : niveau de lissage des changements des couleurs. 0 aucun –> 8 extrême.
Utilisation #
A la mise sous tension de votre appareil, la carte va scanner les fréquences pour chercher l’émetteur auquel il est assigné avec un clignotement lent de la LED. Dès que cela est fait, la LED DMX doit s’éclairer au rythme des trames DMX.
Avec votre console, en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée, vous pouvez maintenant contrôler les niveaux de sorties du module DMX_HF_V4_2X20A.
