Introduction #
Introduction :
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser le Node Artnet/sACN PoE 1 Univers.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : USB 5 V ou port RJ 45 Power over Ethernet
- Consommation : 50 mA ~ 100 mA suivant la charge DMX
- Dimensions : 82 mm x 42 mm x42 mm
- Entrée RJ 45
- 1 Sortie XLR 3 Points ou 5 Points
Connexion #

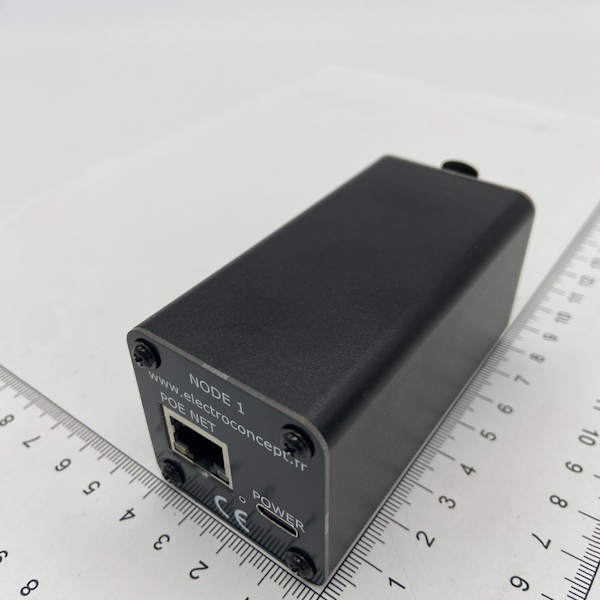

Le Node 1 Univers est alimenté électriquement par un câble USB. Branchez-le à un port USB de votre ordinateur ou un adaptateur secteur vers USB 5 V d’au moins 500 mA ou à l’aide du port RJ 45 et d’un câble Ethernet.
Reliez votre Node 1 Univers à votre réseau à l’aide d’un câble RJ 45.
Reliez votre matériel DMX à l’aide d’un câble adapté au transport de données DMX.
Configuration par défaut #
Par défaut le Node 1 Univers Art-net / sACN PoE est livré configuré en DHCP, avec 1 entrée en Art-Net et 1 sortie DMX.
Le Node Art-Net / sACN PoE se configure avec dmx_tools, disponible sur une page web à l’adresse suivante:
https://dmx-tools.electroconcept.fr/
Cliquer sur le bouton Connexion et choisissez votre matériel dans la fenêtre qui s’affiche à l’écran.
L’adresse IP du Node se trouve dans l’onglet Infos. Tapez la valeur de IPNow dans la barre d’adresse de votre navigateur favoris pour accéder à la page web de configuration et inspecter les paquets DMX en transit par le Node à l’aide du Bouton Status.
Menus de configuration #
L’onglet IP Setting permet de configurer l’adresse IP du Node Art-Net / sACN PoE en fonction de votre réseau. Assurez-vous qu’elle est compatible avec le sous-réseau auquel vous êtes connecté. Choisissez le type de protocole que vous souhaitez utiliser Art-Net ou sACN.
- DHCP ou STATIC : Choix du mode d’attribution de l’adresse IP du Node (manuelle ou automatique)
- Device IP (static) : Choix de l’adresse IP du Node en mode Statique
- Device IP MASK (static) : Choix de l’adresse IP du masque de sous réseau en mode Statique
- Max Total Univers (1) : Nombre d’univers à utiliser bloqué à 1
- DMX Protocol : Choix du protocole à utiliser Art-net ou sACN
D’après la norme Art-net, on priviligie les réseaux de type 2.x.x.x ou 10.x.x.x avec un masque de réseau du type 255.0.0.0. De ce fait, l’adresse de broadcast du Node sera alors 2.255.255.255 ou 10.255.255.255.
Si vous choisissez de connecter le Node à votre réseau domestique, par exemple 192.168.0.x, avec un masque de sous-réseau du type 255.255.255.0, alors l’adresse de broadcast du Node sera 192.168.0.255.
L’onglet DMX 1 Setting permet de configurer le comportement de l’entrée / sortie XLR. Pour utiliser le connecteur XLR du Node en entrée, il faut utiliser un adaptateur XLR mâle / femelle.
- DMX : Choix du sens du XLR, Sortie ou Entrée
- Univers OUT : Identité de l’Univers à écouter sur le réseau et à envoyer sur la sortie XLR
- Univers IN : Identité de l’Univers IN à envoyer sur le réseau à l’adresse Art-Net ou sACN choisie plus bas
- DMX IN -> sACN out Priority : indice de priorité choisi pour le flux sortant (pour le sACN uniquement)
- DMX IN -> IP Cast Out : Adresse Art-Net ou sACN où envoyer le flux provenant du XLR
Attention : par convention, dans la norme Art-net le premier univers commence à 0. Nous avons choisi de respecter la norme Art-net. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 0 (et ce, même pour le réglage des univers sACN).
En Art-Net, vous pouvez travailler indifféremment en unicast ou en broadcast:
Art-Net Unicast: En réception ou en émission votre univers sera généralement le 0 (jusqu’à 4 univers par adresse IP).
Art-Net Broadcast : En réception ou en émission votre univers correspondra au Numéro d’univers broadcasté jusqu’à l’univers N°255. En fonction de votre adresse IP, l’adresse de broadcast sera du type 2.2555.255.255, 10.255.255 ou 192.168.0.255.
En sACN, vous travaillez généralement en Multicast et tous les univers sont sur la plage d’adresses de Multicast du type 239.255.0.x.
Par exemple: en réception, si vous multicastez sur 239.255.0.1 le premier univers sACN, il faut régler l’univers OUT en 0.
En émission, si vous émettez le quatrième univers sur l’adresse de broadcast 239.255.0.4, il faut régler l’univers IN en 3.
L’onglet Device Setting permet de configurer le nom de votre interface sur le réseau et le taux de rafraichissement du DMX.
- Long Device Name (63 max) : nom long de votre node Art-Net / sACN PoE
- Short Device Name (17 max) : nom court de votre node Art-Net / sACN PoE
- DMX OUT : fréquence synchronisée au flux reçu ou fixe
- Fps Fixed DMX OUT : taux de rafraichissement du DMX de 16 à 44 fps
Attention : Si vous utilisez un réseau Wifi dans votre typologie réseau ou si certains de vos équipements ne supportent pas de fluctuations dans le taux de rafraichissement du DMX, préférez l’option Fixed dans DMX OUT pour assurer une meilleure compatibilité. Généralement une fréquence de 30 Frames par seconde est reconnue par la majeure partie des équipements.
L’onglet Infos contient différentes informations sur votre Node Art-net / sACN PoE et permet de configurer le login et le mot de passe de l’interface web et de réinitialiser le Node Art-net / sACN PoE à ses valeurs par défaut.
- Version Firmware
- IP Now : Ip actuelle du Node
- Serial number : Numéro de série interne du Node
- Login Page : NO / YES choix d’une page de login pour accéder à l’interface web de configuration en fonction de son adresse IP
- Login : nom d’utilisateur de la page login
- Pass : mot de passe de la page login
- Reset Node : No / Yes permet de réinitialiser votre Node Art-Net / sACN PoE à ses valeurs par défaut.
Webserveur embarqué : Outils supplémentaires #
Sur la page de configuration web, accessible à l’aide d’un simple navigateur en saisissant l’adresse IP du Node Art-Net / sACN PoE, en plus des menus de configuration classiques, vous retrouverez des outils supplémentaires pour administrer le Node Art-Net / sACN PoE :
Save Parameters et Load Parameters pour configurer rapidement votre Node Art-Net / sACN PoE à l’aide d’un fichier JSON.
Status Page pour voir graphiquement les valeurs DMX des Univers transitant par le Node Art-Net / sACN PoE.
- Save Parameters : Enregistre la configuration actuelle du Node Art-Net / sACN PoE sur votre ordinateur pour la partager.
- Load Parameters : Charge une configuration stockée sur votre ordinateur dans la page de configuration web, une fois chargée, cliquez sur Apply.
- Status Page : Valeurs DMX en transit dans votre Node Art-Net / sACN PoE par entrée / sortie XLR.
Les valeurs DMX sont affichées en temps réel dans cette fenêtre.
