Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la carte carte SD Player V3 RiscV Digiled Strip / DMX 512 et WAV.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #
- Alimentation : DC + 6 V à +24 V DC
- 1 USB C pour la configuration https://dmx-tools.electroconcept.fr/dmx_tools/index.html
- Dimensions : 75 mm X 44 mm (hors connecteurs) / 55.5 mm (avec connecteurs)
- Consommation 50mA en veille, jusqu’à 200mA en fonction de la charge
- 2 Sorties SPI 8 Univers pour controler jusqu’à 1360 leds par sortie SPI
- 1 Sortie 1 Univers DMX 512 canaux
- 1 Entrée DMX pour le lancements des programmes
- 16 entrées TTL avec PullUp / PullDown / Float/ Analogique pour le lancements des programmes
- 1 Emplacement pour carte SD pour accéder aux programmes
- lecture possible de 2 programmes en simultanné en HTP

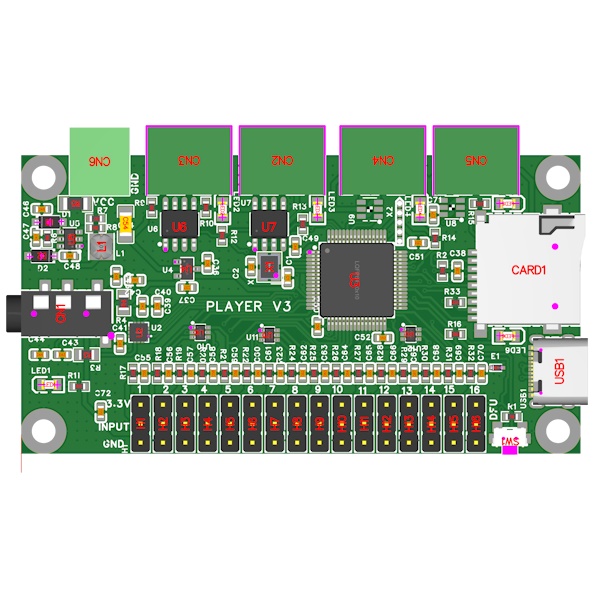

Description Générale #
Conseils de connexion #

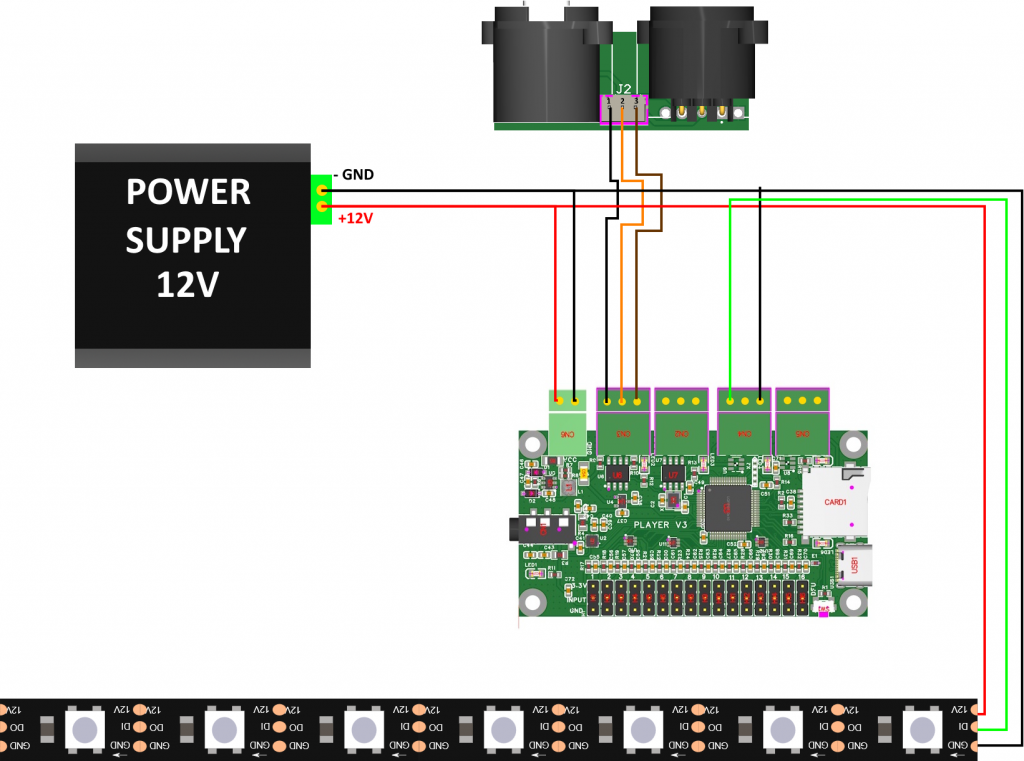

Exemple de Connexion pour un lancement par DMX et contrôle de ledstrip digital 12V
Exemple de Connexion pour un lancement par interrupteur à contact sec et restitution du programme en DMX OUT
Réglages de la carte #
L’ensemble des réglages se fait avec DMX tools https://dmx-tools.electroconcept.fr/ en connectant la carte avec un câble USB à votre ordinateur.
- Assurez-vous que la carte pour laquelle vous faites les réglages, via l’USB, est éteinte électriquement,
- Ouvrir la page dans un navigateur supportant la norme USB HID comme Google Chrome / Edge sur PC ou Opéra sur Mac,
- Connectez votre carte à l’ordinateur puis aller sur https://dmx-tools.electroconcept.fr/ et cliquer sur Connexion,

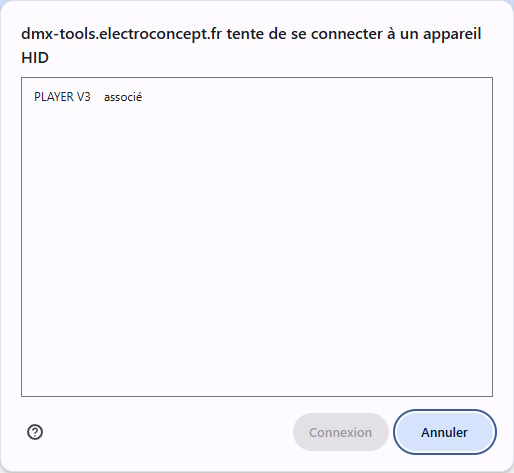

- Choisissez votre carte dans la fenêtre pop-up et cliquez sur Connexion.
- Votre câble USB doit pouvoir transporter de la DATA

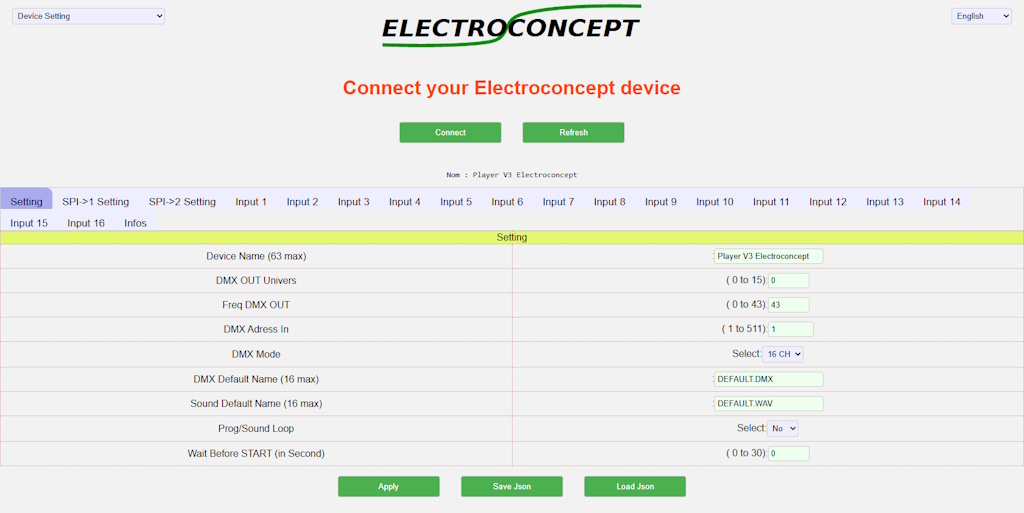

Onglet Settings #
Device Name (63 max) : Nom de la carte sur DMX TOOLS
DMX OUT Univers: Permet de choisir l’univers du programme.DMX affecté à la sortie DMX OUT ( permet de mixer un univers dmx dédié au dmx out dans le programme et d’autres aux ledstrip SPI par exemple
Freq DMX OUT : Permet de choisir la fréquence de rafraichissement du DMX OUT
DMX Adress In : Adresse DMX de la carte pour le DMX IN et le lancement des programmes
DMX Mode : Choix de la Fixture de lancement des programmes en dmx soit 16 CH soit 4CH
DMX Default Name (16 max) : Nom du fichier DMX à lancer par défaut au lancement de la carte ( ne pas mettre de fichier avec ce nom sur la SD si vous ne voulez pas de lancement par defaut)
Sound Default Name (16 max) : Nom du fichier SON à lancer par défaut au lancement de la carte ( ne pas mettre de fichier avec ce nom sur la SD si vous ne voulez pas de lancement par defaut)
Prog/Sound Loop : les fichiers doivent ils boucler YES/NO
Wait Before START (in Second): les fichiers doivent ils démarrer après un certain laps de temps. Utile notamment pour des installations qui ne sont pas toujours alimentées pour permettre aux amplificateurs sons de se mettre en route

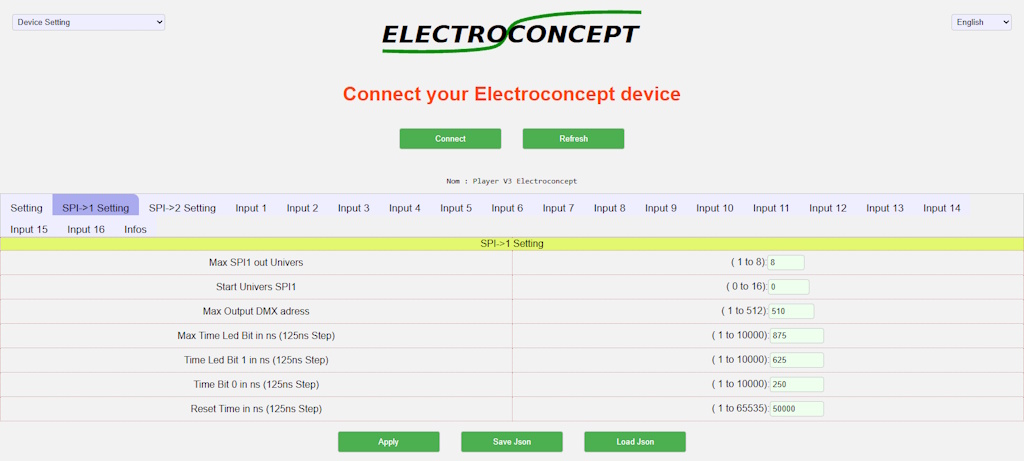

Onglet SPI #
Max SPI1 out Univers : Nombre maximum d’univers à restituer sur la sortie SPI
Start Univers SPI1: Permet de choisir l’univers de départ du programme.DMX affecté à la sortie SPI ( permet de mixer un univers dmx dédié au dmx out dans le programme et d’autres aux ledstrip SPI par exemple ou si on utilise deux sorties SPI savoir quel est le 1er univers dédié à cette sortie)
Max Output DMX adress : Permet de choisir le nombre de canaux à restituer par univers en général 510 pour des pixels RGB 512 pour des pixels RGBW ou monochromes
Max Time Led Bit in ns (125ns Step) : Paramètre de réglage du temps maximum de votre trame de DATA (en général temps Bit 0 + temps Bit 1).
Time Led Bit 1 in ns (125ns Step) :Paramètre de réglage du temps correspondant à 1 de votre trame de DATA (souvent noté T1H dans les fiches techniques).
Time Bit 0 in ns (125ns Step) : Paramètre de réglage du temps correspondant à 0 de votre trame de DATA (souvent noté T0H dans les fiches techniques).
Reset Time in ns (125ns Step) : Paramètre de réglage du temps de reset de la trame de DATA.

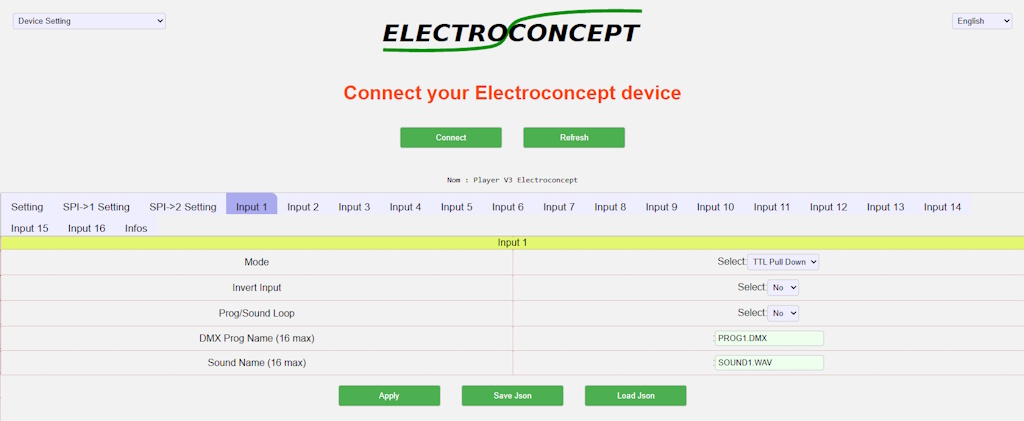

Onglet Input #
Mode : choix du type de traitement de votre entrée TTL Float/TTL Pull Up/TTL Pull Down/Analog
Invert Input : Permet d’inverser le signal de l’entrée ex lancer un programme quand un interrupeur est ouvert au lieu de fermé etc
Prog/Sound Loop : Permet de choisir le nombre de canaux à restituer par univers en général 510 pour des pixels RGB 512 pour des pixels RGBW ou monochromes
DMX Prog Name (16 max) : Paramètre de réglage du temps maximum de votre trame de DATA (en général temps Bit 0 + temps Bit 1).
Sound Name (16 max) :Paramètre de réglage du temps correspondant à 1 de votre trame de DATA (souvent noté T1H dans les fiches techniques).

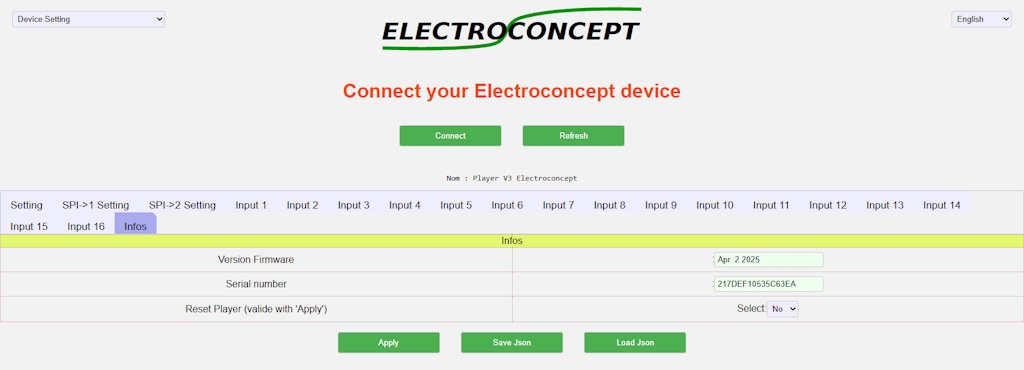

Onglet Infos #
Cet onglet permet de voir la Version du Firmware de la carte et son numéro de série
Reset All (APPLY TO CONFIRM) : Retour aux paramètres usine par défaut. Choisir YES dans l’ascenseur puis appuyez sur le bouton Apply
Fixtures #
Mode 4CH :
Canal 1 : Choix du 1er programme de 1 à 16
Canal 2 : Dimmer général du 1er programme
Canal 3 : Choix du 2ème programme de 1 à 16
Canal 4 : Dimmer général du 2ème programme
Mode 16CH :
Canal 1 : Dimmer du 1er programme
Canal 2 : Dimmer du 2eme programme
Canal 3: Dimmer du 3eme programme
Canal 4 : Dimmer du 4eme programme
Canal 5 : Dimmer du 5eme programme
Canal 6 : Dimmer du 6eme programme
Canal 7 : Dimmer du 7eme programme
Canal 8 : Dimmer du 8eme programme
Canal 9 : Dimmer du 9eme programme
Canal 10 : Dimmer du 10eme programme
Canal 11 : Dimmer du 11eme programme
Canal 12 : Dimmer du 12eme programme
Canal 13 : Dimmer du 13eme programme
Canal 14 : Dimmer du 14eme programme
Canal 15 : Dimmer du 15eme programme
Canal 16 : Dimmer du 16eme programme
Configuration des entrées #
En fonction du type de montage et des caractéristiques de vos inputs vous pouvez choisir entres 4 modes de fonctionnement indépendants sur chacune des 16 entrées de la carte.
1. Analogique : ce mode permet de choisir une valeur DMX suivant la tension mesurée sur l’entrée, en utilisant un par exemple potentiomètre. Permet de moduler toute la restitution de votre programme .DMX utile par exemple pour dimmer un show en fonction de la luminosité
2.TTL Float : lecture tout ou rien de l’entrée , sans aucune résistance interne connectée à la carte
3.TTL PullUp : lecture tout ou rien de l’entrée, avec une résistance connectée entre l’entrée et le 3,3 volt. Parfait pour un interrupteur à contact sec connecté entre l’entrée et la masse
4.TTL PullDown : lecture tout ou rien de l’entrée, avec une résistance connectée entre l’entrée et le 0 volt.
Format de fichiers #
La carte SD doit être formatée en Fat32 ou en ExFat.
Les noms de fichiers des programmes .DMX et .WAV ne doivent pas dépasser 16 caractères.
Fichier .DMX:
Les fichiers dmx sont enregistrés à l’aide de notre RecorderV3 par exemple. Ils contiennent toutes les informations de valeur de canaux jusqu’à 16 univers. Pour visualiser ces derniers vous pouvez utiliser la page https://dmx-tools.electroconcept.fr/edit_dmx/edit_dmx.html
Fichier .WAV:
Les fichiers sons sont au format wav en 16 Bits stéréo 44 100 KHz. Purger les Métadata « exotiques » au besoin.
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil, la carte va automatiquement s’assurer qu’un signal DMX est présent et qu’une carte SD est insérée. Dès que cela est fait, la LED DMX OUT doit s’éclairer au rythme des trames DMX. Si des fichiers de lancement par défaut sont présent sur la SD, la carte commence à lire ces derniers.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée vous pouvez maintenant contrôler les programmes présents sur la carte SD
Vos inputs commandes directement le lancement de vos programmes.
