Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser la carte contrôleur DMX pour LEDs de puissance 4 canaux première génération.
Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD, LEDs) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.
Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager.
Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications Techniques #

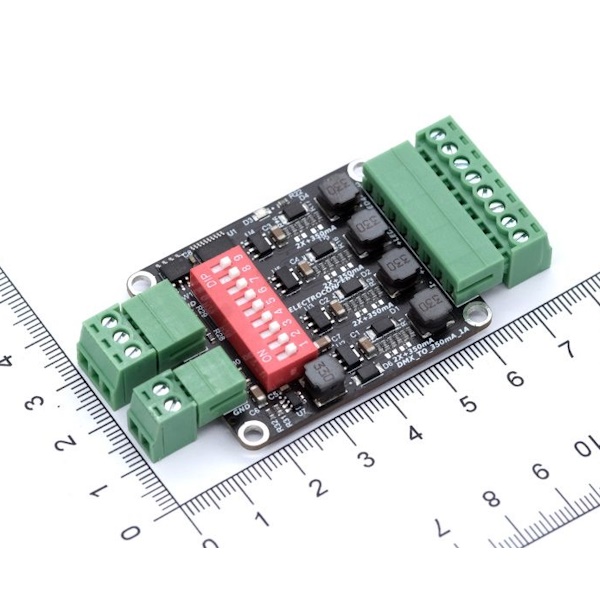

- Dimensions : 48mm X 40mm X 9mm (sans la connectique)
- Alimentation : DC + 5 V à + 40 V
- Puissance des canaux : 350mA, 700mA ou 1020mA par canal selectionnable par goutte de soudure
- Sortie APWM
- Fréquence d’environ 11 Khz 12 bits
Conseils de connexion #

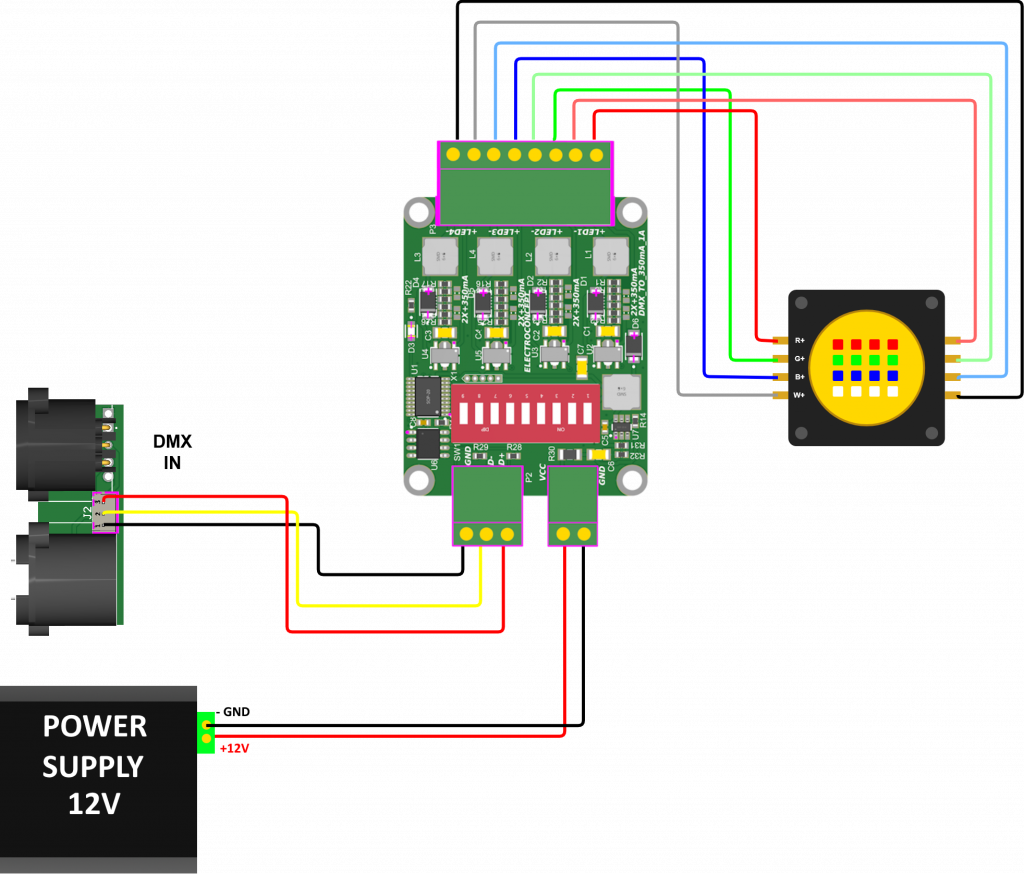

Connexion pour led COB 10W 350Ma par canal avec un Voltage mini de reference donné autour de 6V.
Réglage de la puissance délivrée #
Le réglage de la puissance de chaque sortie doit se faire sur les emplacements libres réservés à cette effet marqués « 2X+350mA » avec des « gouttes de soudure » :
vous avez deux « jumps a gouttes de soudure » libres par sortie pour régler la puisssance; chaque jump rajoute 350mA sur la sortie concerné.
Réglages de l’adresse et des fixtures #
Par défaut, si tous les boutons du Dip Switch sont sur OFF et qu’aucune adresse n’est pré-programmée, un programme automatique démarre allumant alternativement les 4 sorties.
L’adressage du Dip Switch est un réglage binaire. Pour réussir ces réglages, vous pouvez vous aider du calculateur d’adresse prévu à cet effet à l’adresse suivante :
https://www.boutique-electroconcept.com/informations/reglage-dipswitch-dmx.html
- Assurez-vous que la carte pour laquelle vous faites les réglages est éteinte électriquement au moment de la manipulation initiale du dipswitch.
Réglage des fixtures :
Pour choisir la fixture de la carte, il faut utiliser les adresses de 510 à 511. Pour cela, éteindre électriquement la carte pour laquelle on veut changer la fixture. Puis à l’aide du Dip Switch, mettre l’adresse correspondante à la fixture choisie.
Allumer électriquement la carte. Elle mémorise le mode que vous désirez utiliser. La LED clignote pour confirmer que le mode voulu est sélectionné et mémorisé.
Il faut ensuite éteindre la carte, et choisir une adresse DMX inférieure à 510 pour utiliser la carte.
Détails des fixtures disponibles sur la carte :
Mode 0 : Sortie Dimmer strob 4 canaux avec correction Gamma adresse 510
Description des canaux DMX : Fixture 6 canaux
Mode 1 : Sortie Dimmer strob 4 canaux Linéaire adresse 510.
Description des canaux DMX : Fixture 4 canaux 8 Bits
Utilisation #
Vérifiez que votre câblage est conforme au schéma de connexion.
A la mise sous tension de votre appareil, la carte va automatiquement s’assurer qu’un signal DMX est présent. Dès que cela est fait, la LED DMX doit s’éclairer au rythme des trames DMX.
Avec votre console en fonction du mode de fonctionnement (Fixture) et de l’adresse assignée vous pouvez maintenant contrôler les niveaux de sorties de la carte Contrôleur DMX pour LEDs de puissance 4 canaux première génération.
