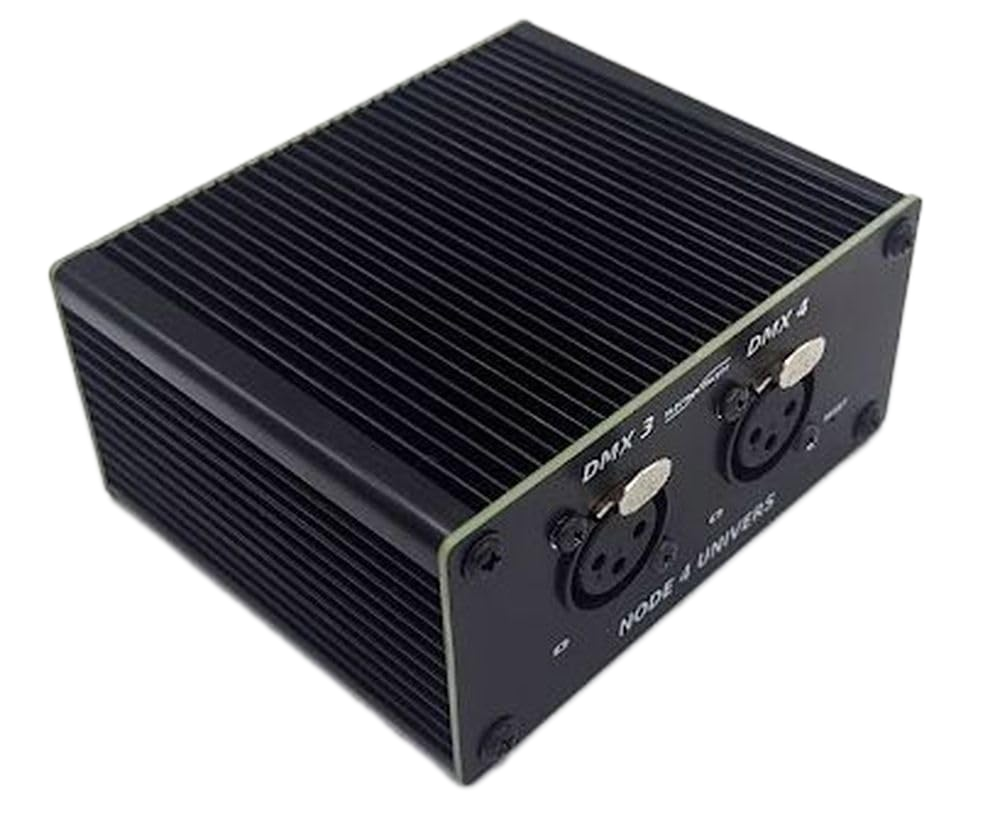

Node Art-Net / sACN 4 Univers Version RDM

Introduction #

Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser le Node Art-Net / sACN 4 Univers.

Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.

Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.

Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager. Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.

Spécifications Techniques #

• Alimentation : USB 5 V
• Consommation : 50 mA ~ 250 mA suivant la charge DMX
• Dimensions : 100 mm x 85 mm x45 mm
• Entrée RJ 45
• 4 Sorties XLR 3 Points ou 5 Points

Connexion #

Le node 4 Univers est alimenté électriquement par un câble USB. Branchez-le à un port USB de votre ordinateur ou un adaptateur secteur vers USB 5 V d au moins 500 mA.
Reliez votre node 4 Univers à votre ordinateur ou votre réseau à l’aide d’un câble RJ 45.
Reliez votre matériel DMX à l’aide d’un câble adapté au transport de données DMX.

Configuration par défaut #

Par défaut le Node 4 UNIVERS Art-Net / sACN est livré configuré en DHCP, avec 4 entrées en Art-Net et 4 sorties DMX.

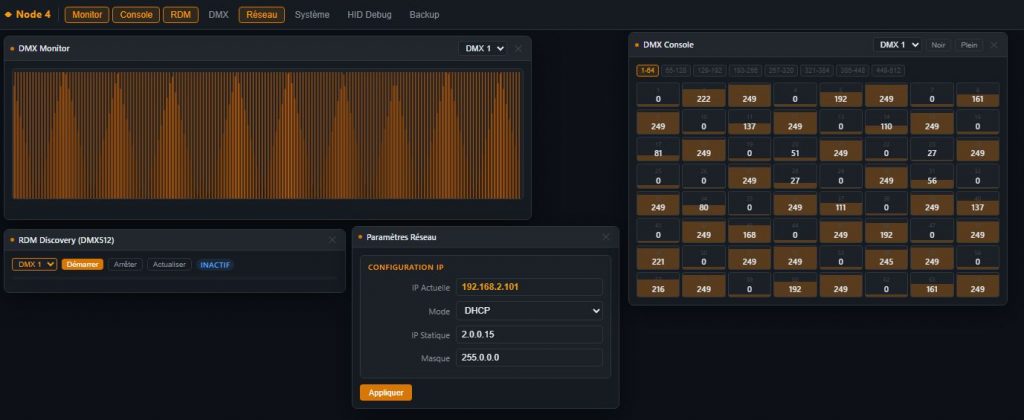

Le Node Art-Net / sACN se configure avec dmx_tools, disponible sur une page web à l’adresse suivante :
https://dmx-tools.electroconcept.fr/
Cliquer sur le bouton Connexion et choisissez votre matériel dans la fenêtre qui s’affiche à l’écran, puis cliquer à nouveau sur Connexion.

Menus de configuration #

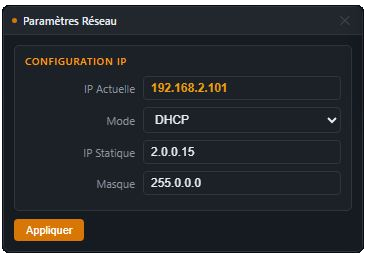

Fenêtre Paramètres Réseau #

La première chose à faire est de relier votre Node à votre réseau. L’adresse IP du Node se trouve dans l’onglet Réseau. Tapez la valeur de IP Actuelle, dans la barre d’adresse de votre navigateur préféré pour accéder à la page web de configuration.
Si votre réseau ne dispose pas d’un routeur avec un serveur DHCP ou si vous reliez directement votre node à votre ordinateur sans passer par un routeur il faudra le configurer en mode « IP Statique ». Pour cela cliquer sur le menu « Réseau » et entrez les paramètres de ce dernier.

• IP Actuelle : Adresse IP V4 actuelle de votre Node
• Mode : DHCP ou IP Statique : Choix du mode d’attribution de l’adresse IP du Node (Automatique ou Manuelle)
• IP statique : Choix de l’adresse IP du node en mode IP Statique
• Masque : Choix de l’adresse IP du masque de sous réseau en mode IP Statique

D’après la norme Art-Net on priviligie les réseaux de type 2.x.x.x ou 10.x.x.x avec un masque de réseau du type 255.0.0.0. De ce fait, l’adresse de broadcast du Node sera alors 2.255.255.255 ou 10.255.255.255.

Exemple de configuration statique pour une liaison directe entre votre ordinateur et le node:
Configuration de la carte réseau de votre ordinateur:
Adresse IP V4 : 2.0.0.1
Masque de sous réseau : 255.0.0.0
Configuration du Node 4 Univers
Mode : IP Statique
IP Statique : 2.0.0.15
Masque : 255.0.0.0

Si vous choisissez de connecter le Node à votre réseau domestique, par exemple 192.168.0.x, avec un masque de sous-réseau du type 255.255.255.0 alors l’adresse de broadcast du Node sera 192.168.0.255.

Fenêtre Paramètres DMX #

La fenêtre DMX permets de configurer le protocole utilisé par le Node 4 univers ainsi que le sens de communication des quatres voies DMX

• Protocole : Choix du protocole à utiliser Art-Net ou sACN
• dmx_univ : Choix de la voie DMX à configurer

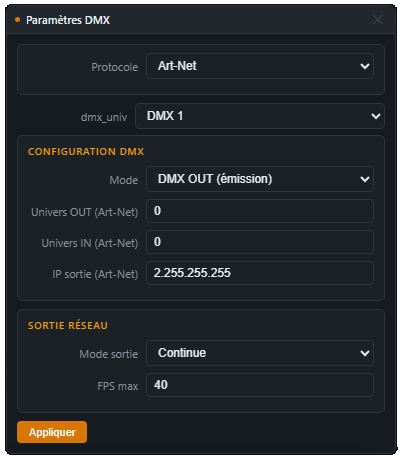

Protocole Art-Net #

• CONFIGURATION DMX
  • Mode : Choix du sens du XLR, Sortie « DMX OUT émission » ou entrée « DMX IN réception«
  • Univers OUT : Identité de l’Univers à écouter sur le réseau et à envoyer sur la sortie XLR
  • Univers IN : Identité de l’Univers IN à envoyer sur le réseau à l’adresse Art-Net choisie plus bas
  • IP sortie : Adresse de diffusion du flux Art-Net
• Sortie Réseau
  • Mode sortie : choix du mode de rafraîchissement du flux diffusé sur le réseau
    • Continue : Envoi à chaque changement de valeurs
    • Transparent : Envoi au même rythme que les données reçues
    • Continu sans arrêt : Envoi en continu au rythme défini plus bas
  • FPS Max : Valeur de rafraîchissement du flux diffusé sur le réseau en mode « continu sans arrêt »

Attention : par convention dans la norme Art-Net, le premier univers commence à 0. Nous avons choisi de respecter la norme Art-Net. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 0.

En Art-Net vous pouvez travailler indifféremment en unicast ou en broadcast:
Art-Net Unicast: En réception ou en émission votre univers sera généralement le 0, 1, 2 ou 3 (jusqu’à 4 univers par adresse IP)
Art-Net Broadcast : En réception ou en émission, l’univers correspondra au Numéro d’univers broadcasté jusqu’à l’univers N°255. En fonction de votre adresse IP, l’adresse de broadcast sera du type 2.2555.255.255, 10.255.255 ou 192.168.0.255.

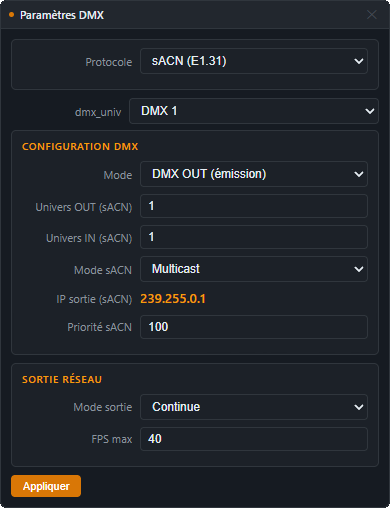

Protocole sACN #

• CONFIGURATION DMX
  • Mode : Choix du sens du XLR, Sortie « DMX OUT émission » ou entrée « DMX IN réception«
  • Univers OUT : Identité de l’Univers à écouter sur le réseau et à envoyer sur la sortie XLR
  • Univers IN : Identité de l’Univers IN à envoyer sur le réseau à l’adresse Art-Net choisie plus bas
  • Mode sACN : Choix du mode diffusion Multicast (adresse automatique) ou Unicast (adresse Manuelle)
  • IP sortie : Adresse de diffusion du flux Art-Net
  • Priorité sACN : Priorité par Port du flux diffusé
• Sortie Réseau
  • Mode sortie : choix du mode de rafraîchissement du flux diffusé sur le réseau
    • Continue : Envoi à chaque changement de valeurs
    • Transparent : Envoi au même rythme que les données reçues
    • Continu sans arrêt : Envoi en continu au rythme défini plus bas
  • FPS Max : Valeur de rafraîchssement du flux diffusé sur le réseau en mode « continu sans arrêt »

Attention : par convention dans la norme sACN, le premier univers commence à 1. Dans cette nouvelle version nous avons choisi de respecter la norme sACN. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 1.

En sACN vous pouvez travailler indifféremment en Unicast ou en Muilticast.
Si vous travaillez en Multicast et, tous les univers sont sur la plage d’adresses de Multicast du type 239.255.0.x. l’adresse d’envoi est configurée automatiquement par le node.

Attention : Si vous utilisez un réseau Wifi dans votre typologie réseau ou si certains de vos équipements ne supportent pas de fluctuations dans le taux de rafraîchissement du DMX, préférez l’option « continu sans arrêt » dans Sortie Réseau pour assurer une meilleure compatibilité. Généralement une fréquence de 30 Frames par seconde est reconnue par la majeure partie des équipements.

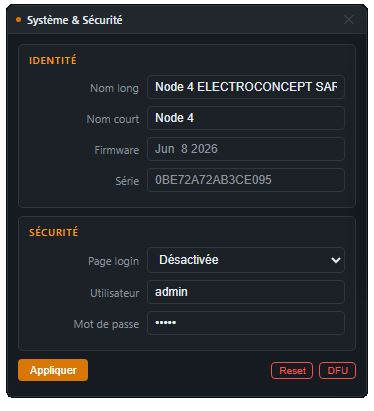

Fenêtre Système et Sécurité #

• Identité
  • Nom Long : nom long de votre node Art-Net / sACN
  • Nom court: nom court de votre node Art-Net / sACN
  • Firmware : Date du firmware de votre node Art-Net / sACN
  • Série : Numéro de série de votre node Art-Net / sACN
• Sécurité
  • Page login : Activation / Désactivation de la protection par identifiants du serveur web embarqué
  • Utilisateur : Nom de l’utilisateur autorisé
  • Mot de passe : Mot de passe pour accéder au serveur web embarqué

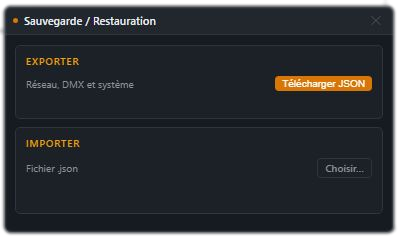

Fenêtre Sauvegarde / Restauration #

La fenêtre Backup Sauvegarde / Restauration permets de sauvegarder et de restaurer la configuration complète de votre node Art-Net / sACN

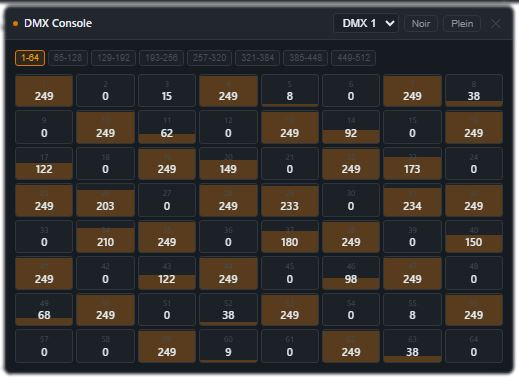

Fenêtre DMX Console #

La fenêtre DMX Console permet à la fois de visualiser les valeurs exactes des canaux DMX transitants sur l’univers sélectionné dans l’ascenseur et de modifier temporairement les valeurs de DMX d’un canal. Attention pour prendre la main totalement sur les valeurs DMX à l’aide de cet outils il ne faut pas que vous ayez de DATA sur cet univers par ailleurs en DMX Filaire et/ou sur le réseau.

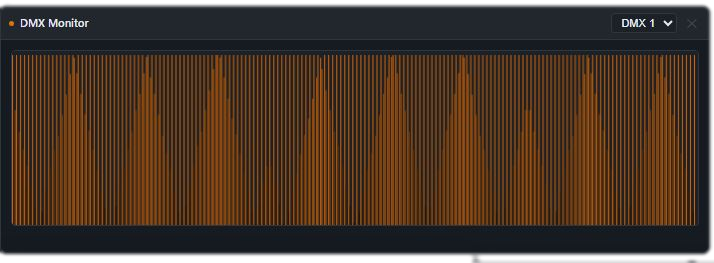

Fenêtre DMX Monitor #

La fenêtre DMX Monitor permet de suivre les valeurs DMX en transit dans le node Art-Net / sACN par entrée / sortie XLR.
Grâce à l’ascenseur, vous pouvez choisir l’entrée / sortie DMX à inspecter.

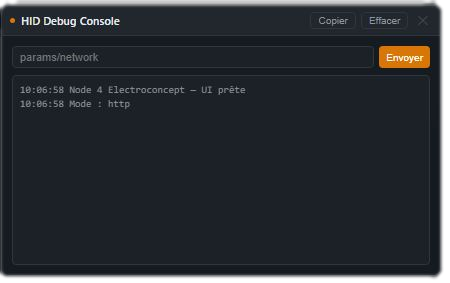

Fenêtre HID Debug #

La fenêtre HID Debug envoie des informations du journal des évènements (Log).

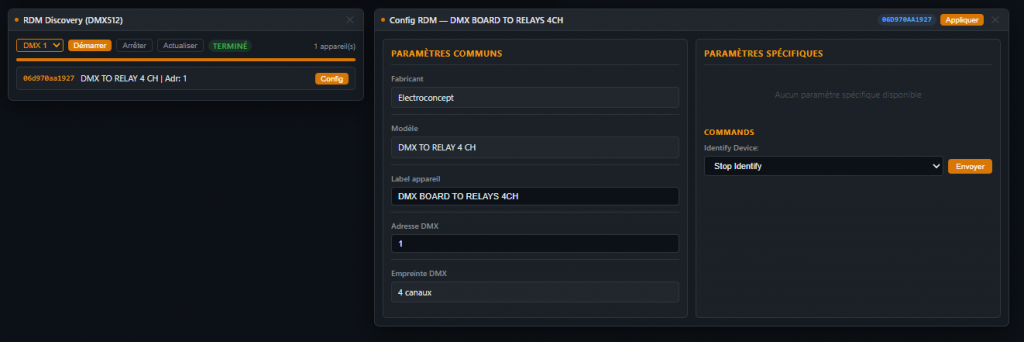

Fenêtre RDM Discovery #

La fenêtre RDM Discovery permet de découvrir et de configurer des matériels compatibles RDM qui seraient connectés sur votre réseau DMX OUT.
