Introduction #
Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser l’émetteur Sololink DMX HF Art-Net / sACN / XLR 1 univers.
Responsabilité :
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.
Garantie :
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept. Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager. Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.
Spécifications techniques #
Alimentation : 5 V via USB-C, consommation 1 W
Fréquence radio : bande 2,4 gHz ISM, 21 canaux sélectionnables
Portée : 600 m en champ libre
Antenne : connecteur SMA, antenne 3 dB fournie
Entrée DMX : XLR 3 broches femelle, opto-isolée
Sortie DMX : XLR 3 broches mâle, opto-isolée
Réseau : interface réseau virtuelle via USB-C (CDC-NCM)
Protocole réseau : Art-Net, sACN (E1.31)

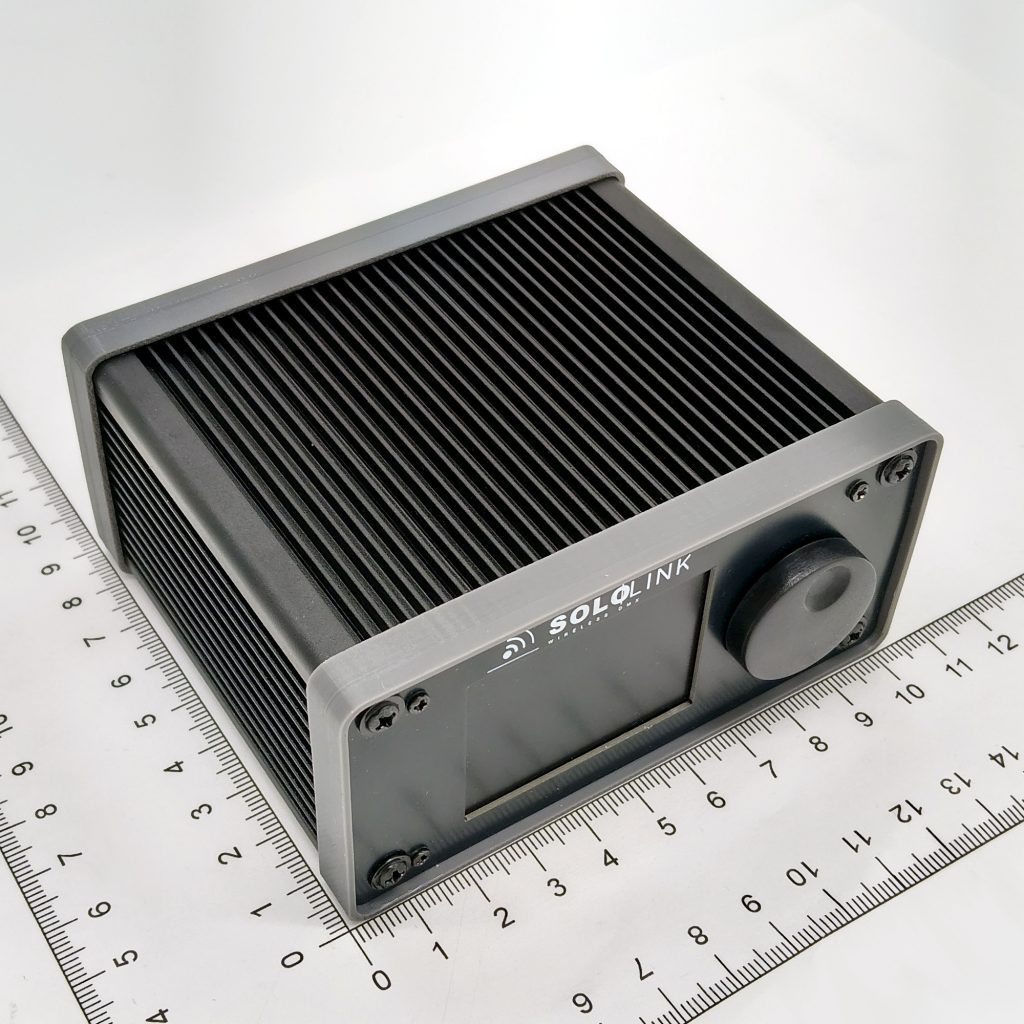

Dimensions : 102 mm x 50 mm x 100 mm
Poids : 200 g
Température de fonctionnement : – 10 °C à + 40°C
Conformité : CE, RoHS, CEM, LVD
Configuration par défaut #
Le Sololink est un émetteur DMX HF compact destiné à diffuser un signal DMX512 sans fil vers un ou plusieurs récepteurs Electroconcept. Le Sololink transmet en continu des données sur le bande 2,4 gHz.
Il a pour fonction de transmettre le DMX filaire en DMX HF sur le link ID 1. Chaque récepteur possède une mémoire qui permet de renvoyer la dernière valeur reçue s’il y a une perte de liaison HF.
Au démarrage, l’émetteur scanne en continu les fréquences afin de trouver la meilleure fréquence disponible pour émettre lorsque la fréquence est réglée sur AUTO.
Les émetteurs en sortie d’usine sont configurés sur le link ID 1.
ATTENTION : Avant de faire tout réglage sur l’émetteur assurez-vous que le voyant de le source est vert.
Menus de l’émetteur #
A la mise sous tension, l’émetteur Sololink réalise un scan HF puis affiche :

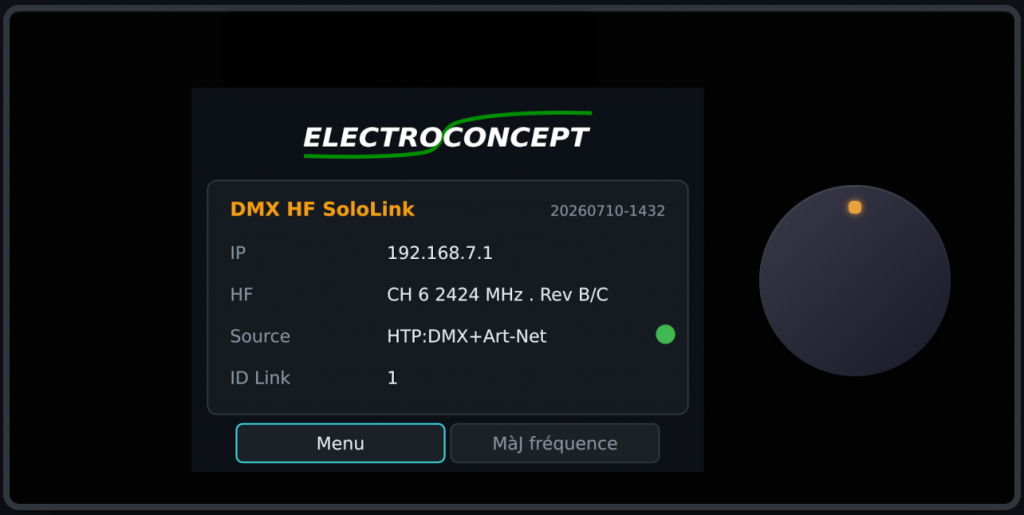

Écran d’accueil
- Nom du produit et version du logiciel;
- IP : adresse IP de l’émetteur Sololink;
- HF : canal de diffusion;
- Source : HTP:DMX+Art-Net;
- ID Link : univers ID de diffusion de l’émetteur vers les récepteurs.
Menu : accès aux différents menus de l’émetteur Sololink
Pour naviguer dans tous les menus de l’émetteur, utiliser la molette directionnelle : tourner la molette pour atteindre le menu souhaité et appuyer sur la molette pour entrer dans le menu voulu ;
pour sortir, choisir retour et appuyez de nouveau sur la molette directionnelle ;
s’il n’y a pas d’option retour, appuyez sur la molette pour sortir du menu concerné.
Afin de garantir une utilisation fluide de votre émetteur, voici un guide détaillé des réglages pouvant être réalisés sur ce dernier.

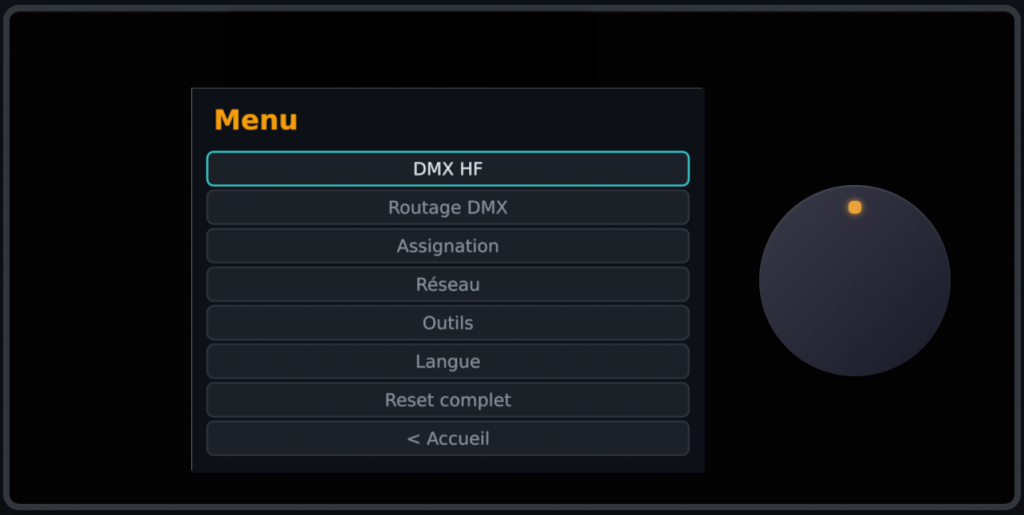

À partir de l’écran d’accueil, sept menus sont accessibles : DMX HF, Routage DMX, Assignation, Réseau, Outils, Langue et Reset Complet.

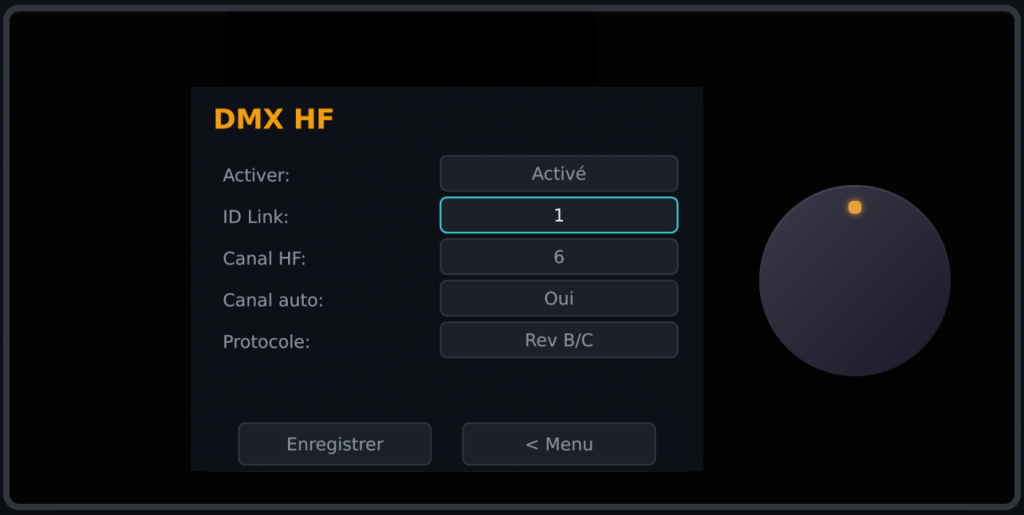

DMX HF #
Ce menu permet d’effectuer les réglages DMX de l’émetteur Sololink.
- DMX HF : activer ou désactiver;
- ID Link : choix de l’ID Link de 1 à 255;
- Canal HF : choix du canal HF de 1 à 21;
- Canal auto : choix du canal automatique ou non;
- Protocole : Choix du protocole RevA ou Rev B/C.
Tableau des fréquences autorisées selon la Décision n°03-908 de l’Autorité de régulation des télécommunications :
| 1 | 2404 Mhz |
| 2 | 2408 Mhz |
| 3 | 2412 Mhz |
| 4 | 2416 Mhz |
| 5 | 2420 Mhz |
| 6 | 2424 Mhz |
| 7 | 2428 Mhz |
| 8 | 2432 Mhz |
| 9 | 2436 Mhz |
| 10 | 2440 Mhz |
| 11 | 2444 Mhz |
| 12 | 2448 Mhz |
| 13 | 2452 Mhz |
| 14 | 2456 Mhz |
| 15 | 2460 Mhz |
| 16 | 2464 Mhz |
| 17 | 2468 Mhz |
| 18 | 2472 Mhz |
| 19 | 2476 Mhz |
| 20 | 2480 Mhz |
| 21 | 2483,5 Mhz |

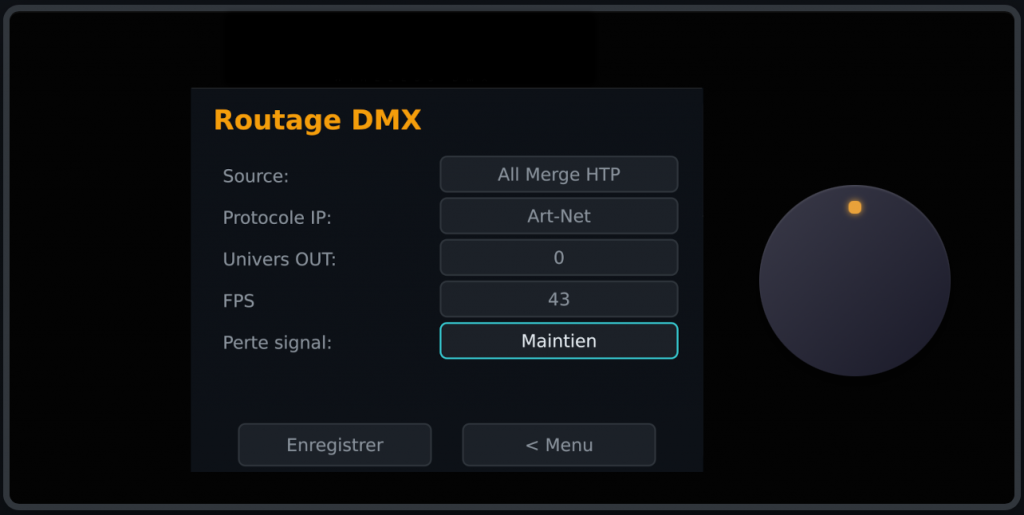

Routage DMX #
- Source : ALL Merge HPT, IP (Art-Net / sACN), DMX IN;
- Protocole IP : Art-Net / sACN;
- Univers OUT : choix de l’ID de l’univers de diffusion;
- FPS : fréquence de rafraîchissement DMX, valeur par défaut 43;
- Perte signal : maintien / black out.

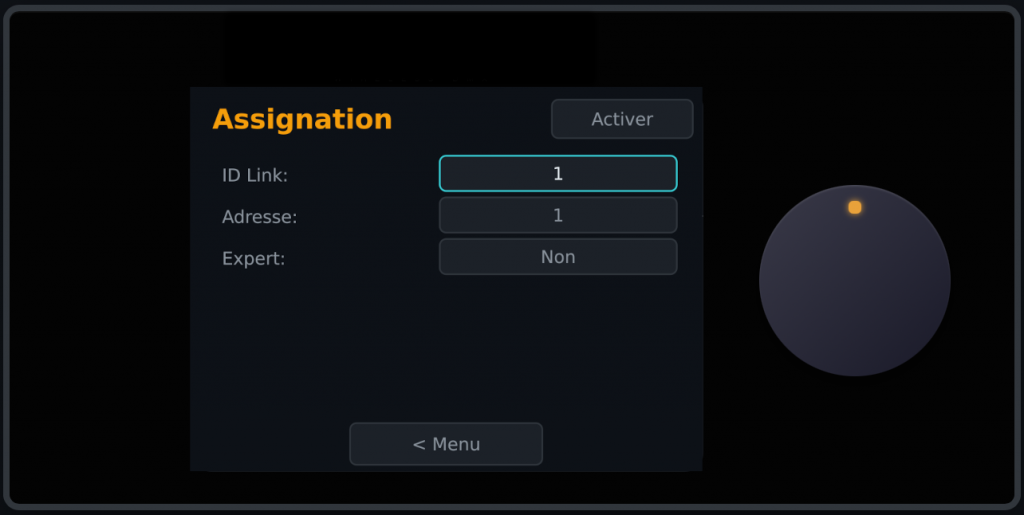

Assignation #
Ce menu permet d’assigner vos récepteurs sur le link ID et / ou l’adresse du récepteur DMX HF de votre choix.
Remarque : dans le cas d’une carte de réception HF vers DMX le réglage de l’adresse est inutile, c’est l’adresse du produit qui prime.
En mode classique
- ID Link : choix de l’univers ID de diffusion;
- Adresse : choix de l’adresse de diffusion;
- Expert : choix du mode d’assignation ou non.
ATTENTION : pour que la prise en compte de vos réglages d’assignation soit effective, vous devez cliquer sur ACTIVER en haut à droite du menu.
- Brancher l’émetteur électriquement avec son cordon USB, assurez-vous que l’antenne est aussi vissée sur l’appareil;
- Aller dans le menu Assignation de votre émetteur, choisissez l’ID de votre lin ID DMX HF et l’adresse DMX si nécessaire pour vos récepteurs DMX HF;
- Pour sélectionner le link ID et l’adresse souhaités, déplacez-vous sur l’écran à l’aide de la molette directionnelle et appuyez sur le nom en surbrillance, puis tourner la molette jusqu’à la valeur à paramétrer, appuyez sur la molette pour confirmer votre choix et sortir de la valeur en cours de modification pour en modifier une autre;
- Une fois l’univers et l’adresse sélectionnés en haut de l’écran, restez dans ce menu et mettez en route électriquement votre dispositif. Cliquer sur « Activer » en haut à droite de l’écran;
- Les LED présentes sur vos dispositifs DMX clignotent 6 fois rapidement vous confirmant qu’ils ont bien reçu l’information d’assignation puis clignotent lentement à la recherche d’un signal DMX HF;
- Une fois l’assignation effectuée, pour vérifier que l’information a bien été reçue, faire un test d’émission.
ATTENTION : en assignant vos appareils sur un autre link ID que celui par défaut, à savoir le link ID 1, pensez également à changer le link ID de l’émetteur, sinon il n’y aura aucune liaison entre l’émetteur et l’ensemble de votre dispositif DMX HF.
Exemple : vous souhaitez assigner votre dispositif sur le link ID 5. Vous démarrez la procédure d’assignation avec l’ensemble des appareils à assigner éteints. Une fois les réglages d’univers effectués, allumez-les tous pour qu’ils prennent l’information demandée. Puis, quitter le mode assignation et aller dans les paramètres de l’émetteur pour donner l’ordre à l’émetteur d’émettre sur le link ID 5 afin qu’il y ait une liaison entre tous vos appareils HF.

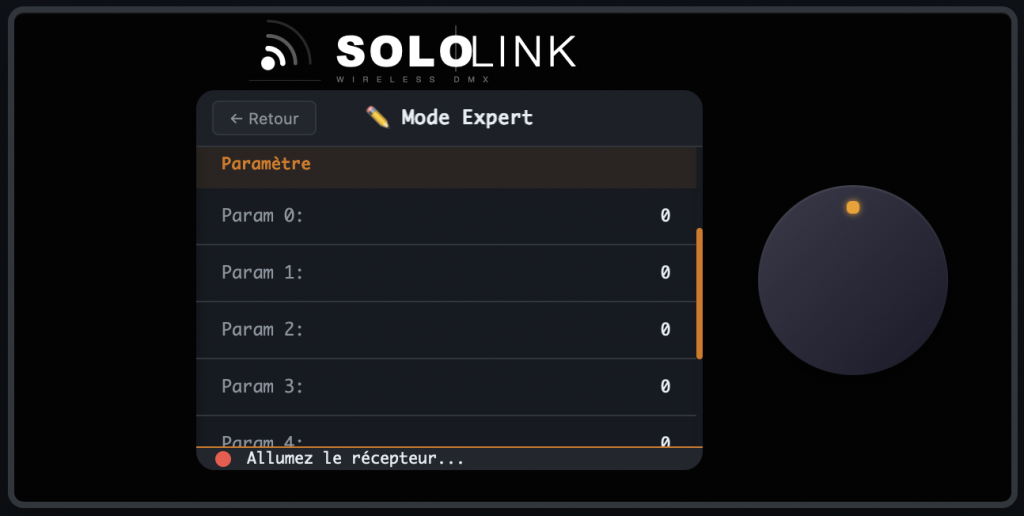

En mode expert
Le mode d’assignation expert permet d’effectuer des réglages de paramètres des produits que vous utilisez.
Remarque : ces réglages dépendent des paramètres de vos récepteurs. Seuls des personnes hautement qualifiées peuvent accéder à ce niveau de réglages.

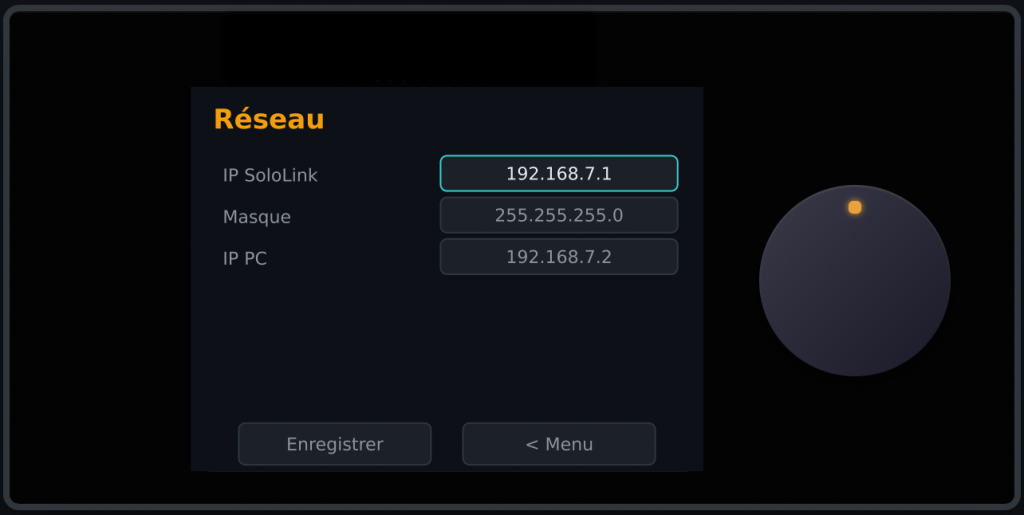

Réseau #
Les adresses IP et de masque de sous-réseau présentes dans ce menu sont celles par défaut.
- IP Sololink : 192.186.7.1
- Masque : 255.255.255.0
- IP PC : 192.168.7.2
ATTENTION : pour que la prise en compte de vos réglages réseau soit effective, vous devez cliquer sur ENREGISTRER.

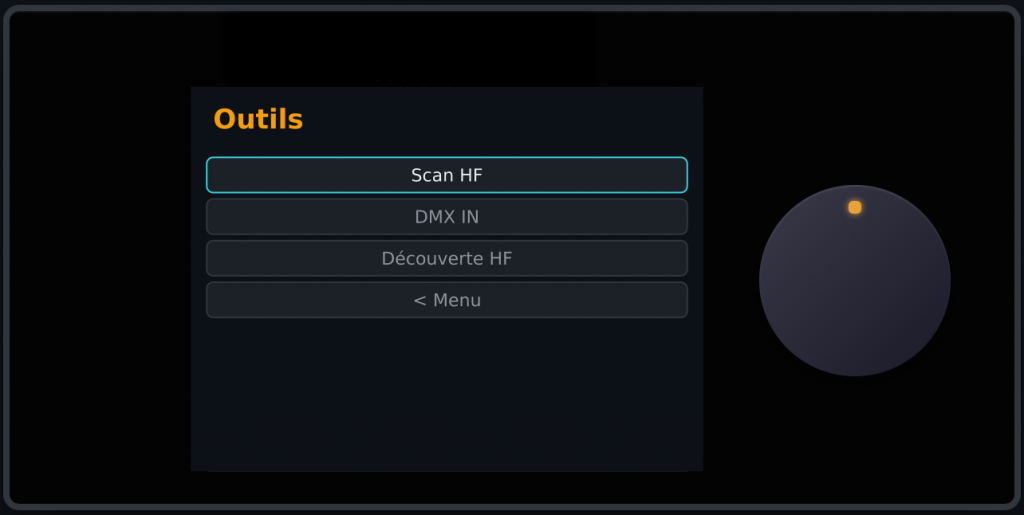

Outils #

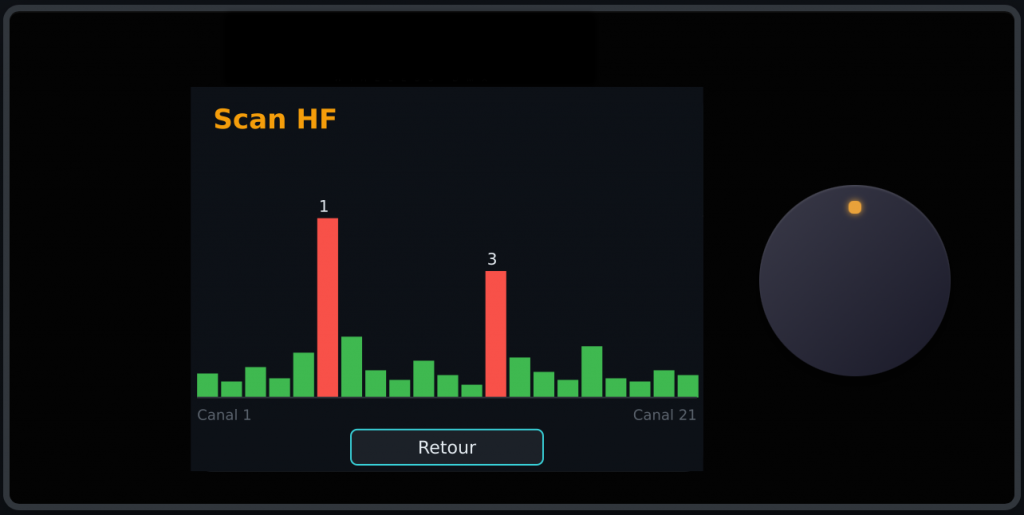

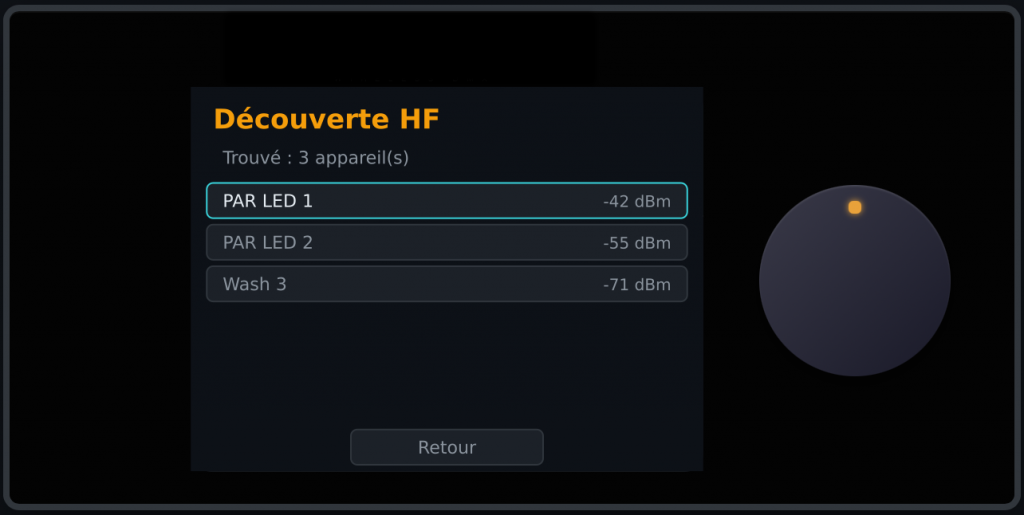

Le menu outils permet de visualiser les valeurs DMX, de sonder les fréquences disponibles et d’effectuer une découverte HF de vos récepteurs DMX.
Rouge : forte activité;
Jaune : activité modérée;
Vert : canal libre ou faiblement occupé.

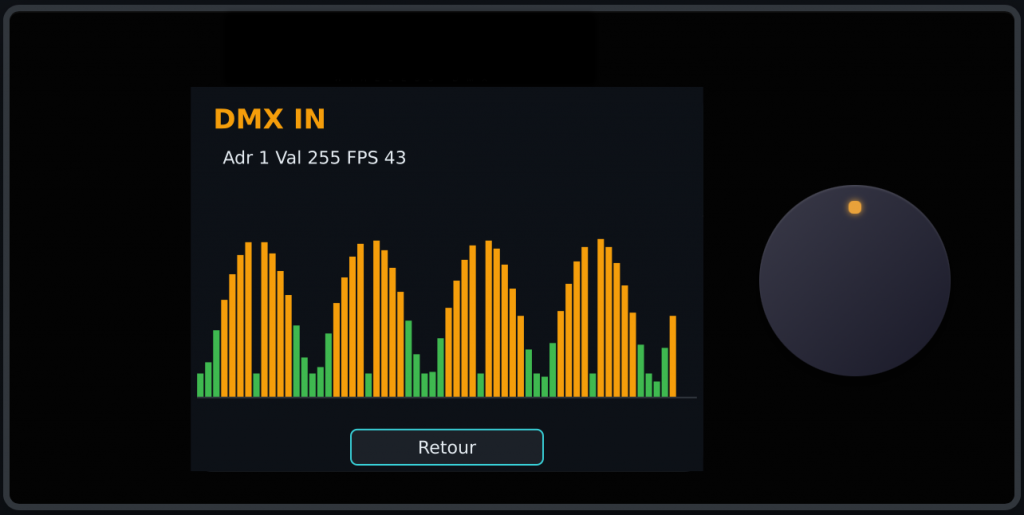

Affichage en temps réel des valeurs DMX en cours de diffusion.
Permet de vérifier aisément ce qui est envoyé aux récepteurs.
En sélectionnant un récepteur, vous accédez à sa configuration en ayant la possibiité d’effectuer des modifications.

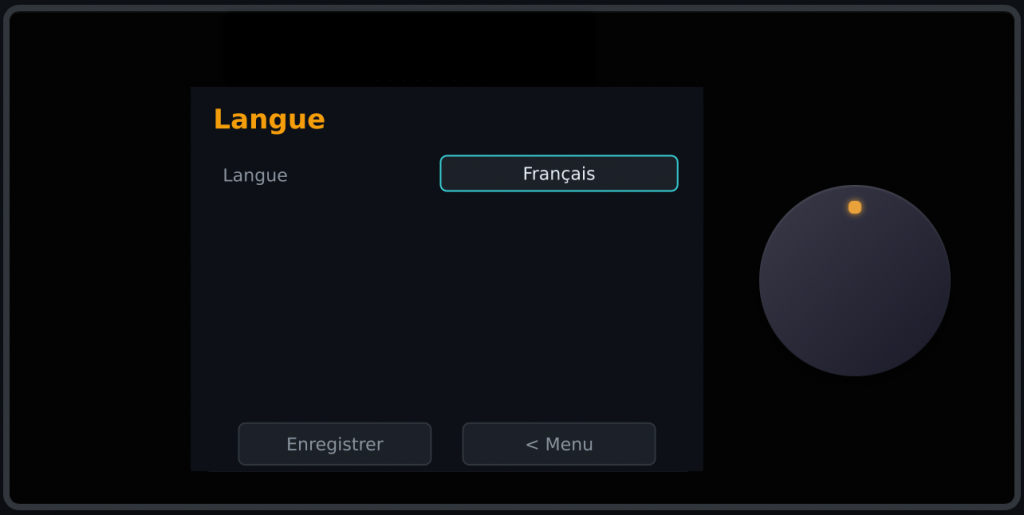

Langue #
Ce menu permet de choisir la langue de l’émetteur Sololink parmi les langues suivantes : français, anglais, allemand, italien, espagnol.

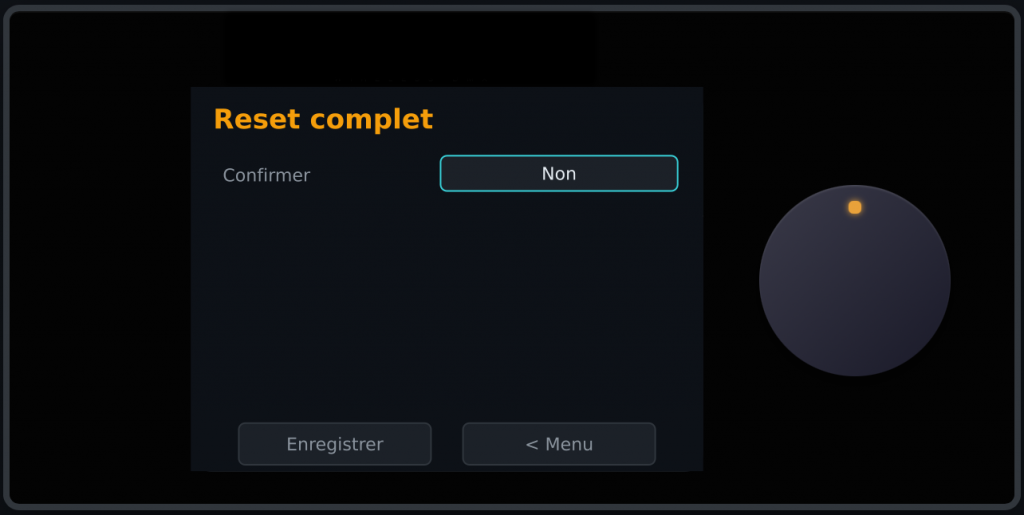

Reset complet #
Ce menu permet de réinitialiser l’émetteur Sololink à sa configuration par défaut. Une confirmation vous est demandée lors de l’entrée dans le menu avant de valider ce choix.
Menus de configuration de l’interface web #

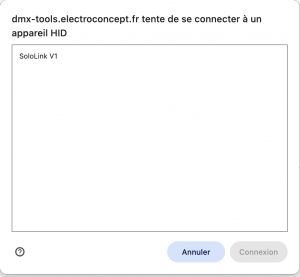

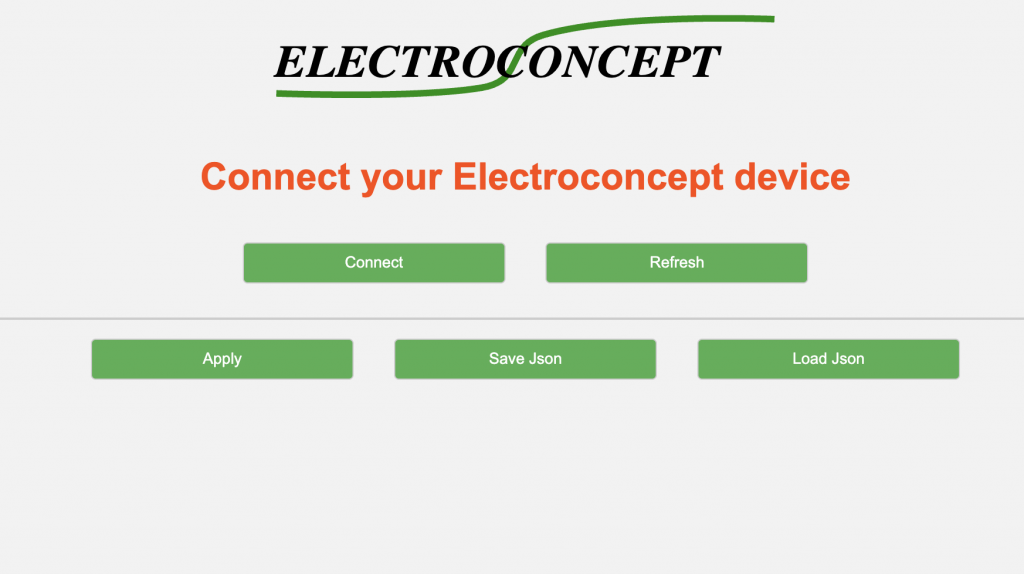

La page web de l’émetteur Sololink DMX HF Art-Net / sACN / XLR 1 univers est accessible depuis votre navigateur en le connectant à votre ordinateur avec son port USB-C en le connectant à Dmx-Tools à l’adresse suivante : https://dmx-tools.electroconcept.fr/; ou en saisissant directement son adresse IP à savoir 192.168.7.1 dans la barre de recherche de votre navigateur.

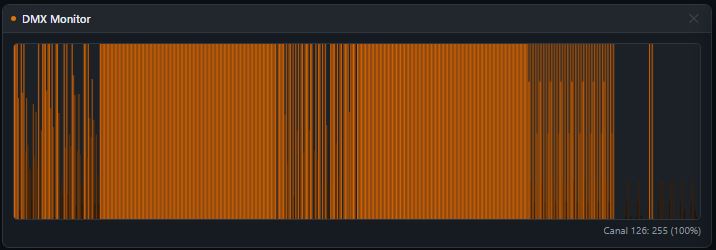

Monitor #
Affiche en temps réel les 512 canaux DMX sous forme d’histogramme pour visualiser facilement ce qui sort réellement sur votre ligne DMX.
Chaque barre représente un canal DMX (1 à 512).
La couleur indique la valeur, noir = 0; orange = 255.

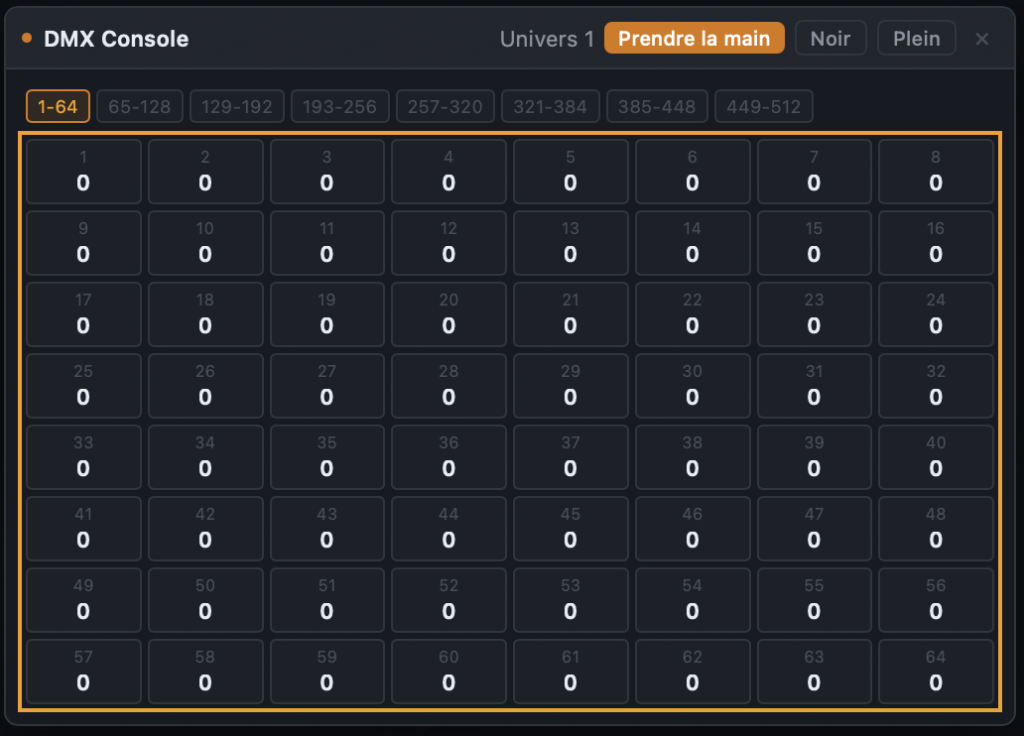

Console #
Console virtuelle avec 8 faders pour contrôler manuellement les canaux DMX.
Parfait pour tester vos projecteurs sans logiciel d’éclairage.
Faders : Déplacez les curseurs pour ajuster les valeurs (0-255)
Naviguez entre les pages de canaux (1-64, 65-128, etc.) en cliquant sur les canaux voulus ainsi l’écran affiche le canal sélectionné et sa valeur.

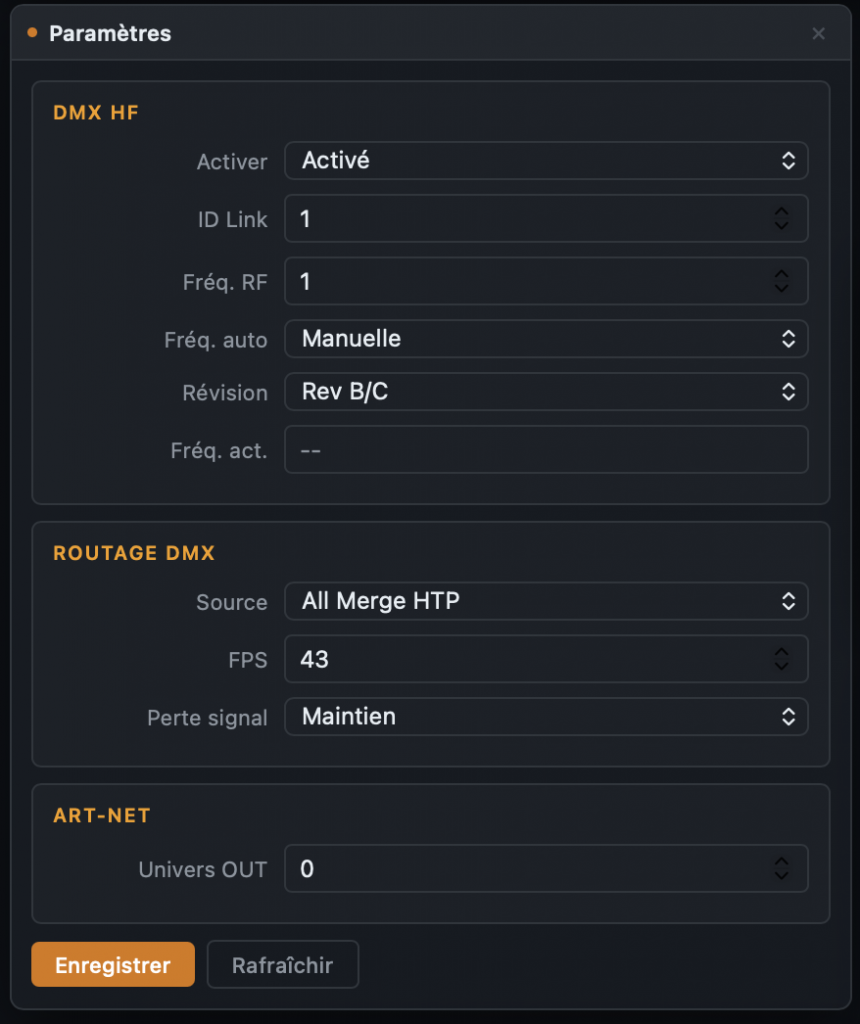

Paramètres
#
DMX HF
- Activer : Activer ou désactiver le DMX HF;
- ID link : choix de l’univers ID de diffusion;
- Fréq RF : de 1 à 21 (se reporter au tableau des fréquences ci-après);
- Fréq auto : automatique ou manuelle;
- Révision : Rev A ou Rev B/C;
- Fréq. act : fréquence sur laquelle l’émetteur diffuse actuellement.
Routage DMX
- Source : All Merge HTP, IP (Art-Net / sACN), DMX IN;
- FPS : fréquence de rafraîchissement par défaut 43;
- Perte signal : Maintien ou Blackout.
Art-Net
- Univers OUT : par défaut 0.
Attention : par convention dans la norme Art-Net, le premier univers commence à 0. Nous avons choisi de respecter la norme Art-Net. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 0.
En Art-Net vous pouvez travailler indifféremment en unicast ou en broadcast :
Art-Net Unicast : En réception ou en émission votre univers sera généralement le 0, 1, 2 ou 3 (jusqu’à 4 univers par adresse IP)
Art-Net Broadcast : En réception ou en émission, l’univers correspondra au Numéro d’univers broadcasté jusqu’à l’univers N°255. En fonction de votre adresse IP, l’adresse de broadcast sera du type 2.2555.255.255, 10.255.255 ou 192.168.0.255.
Attention : par convention dans la norme sACN, le premier univers commence à 1. Nous avons choisi de respecter la norme sACN. Par conséquent, pour tous les réglages d’univers, le premier univers s’appelle 1.
En sACN vous travaillez généralement en Multicast et, tous les univers sont sur la plage d’adresses de Multicast du type 239.255.0.x.
Par exemple : en réception, si vous multicastez sur 239.255.0.1 le premier univers sACN, il faut régler l’univers OUT en 1.
En émission, si vous émettez le 4ème univers sur l’adresse de broadcast 239.255.0.4, il faut régler l’univers IN en 4.
Tableau des fréquences autorisées selon la Décision n°03-908 de l’Autorité de régulation des télécommunications :
| 1 | 2404 Mhz |
| 2 | 2408 Mhz |
| 3 | 2412 Mhz |
| 4 | 2416 Mhz |
| 5 | 2420 Mhz |
| 6 | 2424 Mhz |
| 7 | 2428 Mhz |
| 8 | 2432 Mhz |
| 9 | 2436 Mhz |
| 10 | 2440 Mhz |
| 11 | 2444 Mhz |
| 12 | 2448 Mhz |
| 13 | 2452 Mhz |
| 14 | 2456 Mhz |
| 15 | 2460 Mhz |
| 16 | 2464 Mhz |
| 17 | 2468 Mhz |
| 18 | 2472 Mhz |
| 19 | 2476 Mhz |
| 20 | 2480 Mhz |
| 21 | 2483,5 Mhz |

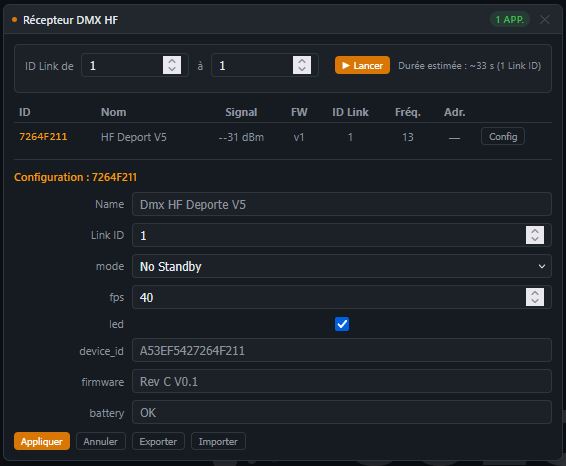

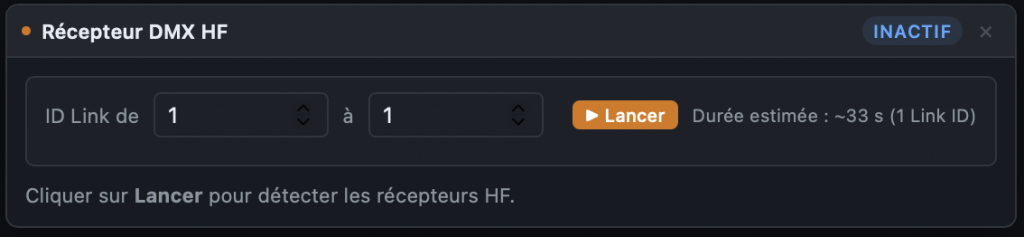

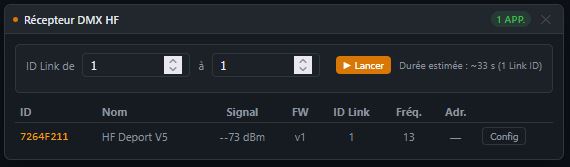

Découverte HF #
Cet outils permet de lancer un scan des récepteurs en liaison avec l’émetteur Sololink. Lorsque l’émetteur a trouvé des récepteurs, ils s’affichent en liste dans cet onglet. Vous pouvez alors accéder aux réglages des récepteurs en cliquant sur leurs noms.
Pensez à valider votre sélection avant de fermer la configuration.
ATTENTION : cliquer sur APPLIQUER pour valider les modifications de vos récepteurs.

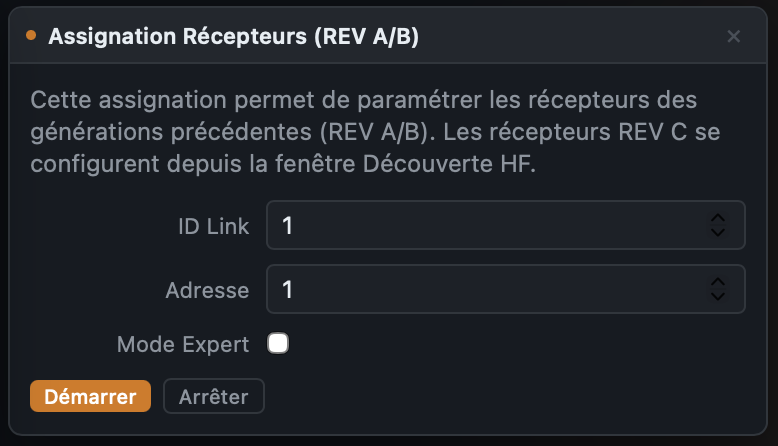

Assignation – mode classique #
- ID Link : choix de l’univers de diffusion à assigner;
- Adresse : choix de l’adresse à assigner;
Mode expert : cocher la case pour accéder aux paramètres supplémentaires.
ATTENTION : cliquer sur DEMARRER pour réaliser l’assignation.

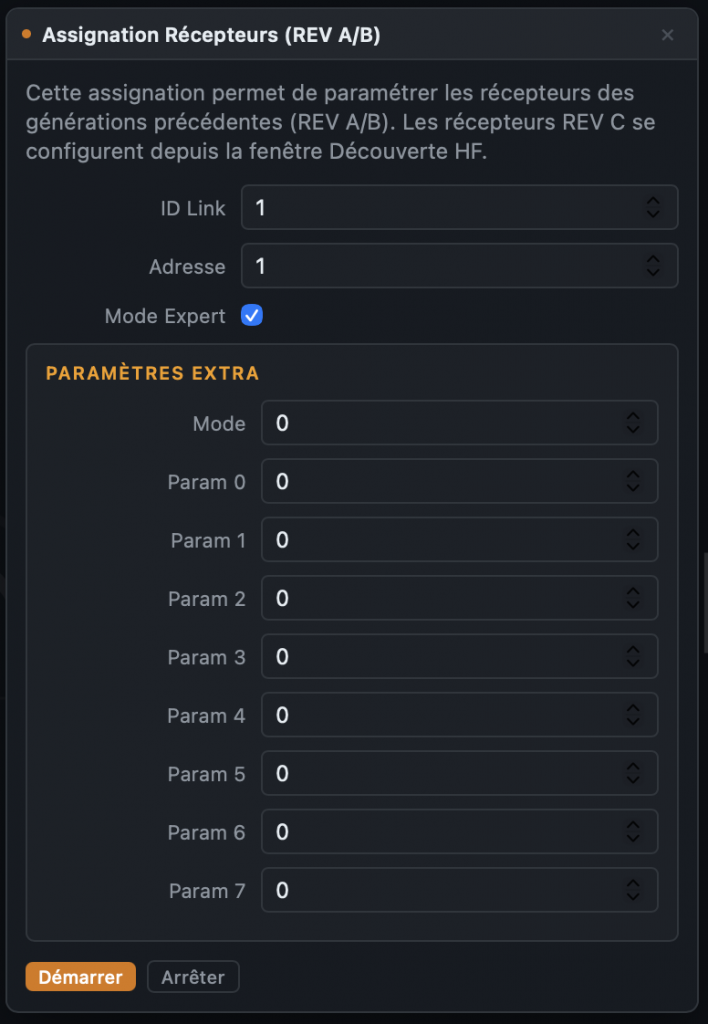

Assignation – mode expert #
Le mode expert permet d’accéder à des réglages supplémentaires, en revanche, ces réglages dépendent des paramètres de vos récepteurs.
Seuls des personnes hautement qualifiées peuvent accéder à ce niveau de réglages, soyez vigilant.
ATTENTION : cliquer sur DEMARRER pour réaliser l’assignation.

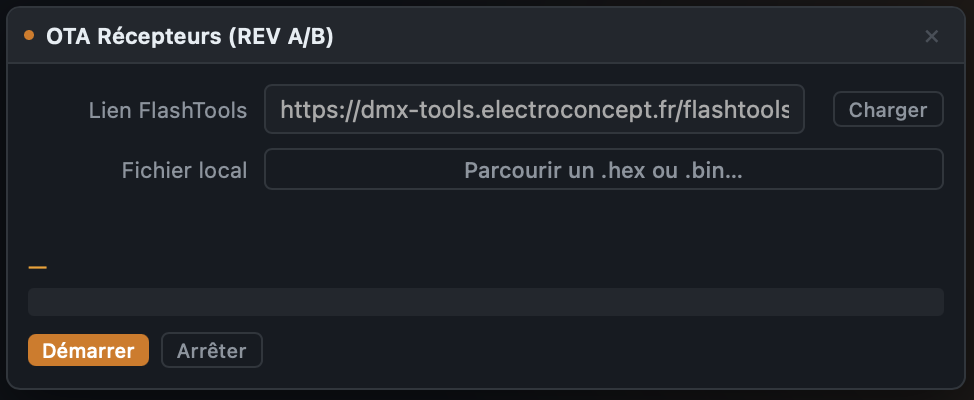

OTA #
Cet onglet permet de réaliser une mise à jours de vos récepteurs.
Attention : pour toute demande de mise à jour logiciel, veuillez contacter nos services à cette adresse : electroconcept@electroconcept.fr, un lien de téléchargement vous sera envoyé.
- Coller le lien de mise à jour dans la barre « lien Flashtools »;
- assurer que vos récepteurs soient bien éteints électriquement avant de lancer la mise à jour;
- cliquez sur DEMARRER;
- la mise à jour commence lorsque vous allumez vos récepteurs;
- la LED des récepteurs clignote lentement, puis lorsque la procédure est terminée, elle clignote à la seconde;
- il est possible de flasher plusieurs récepteurs en même temps.

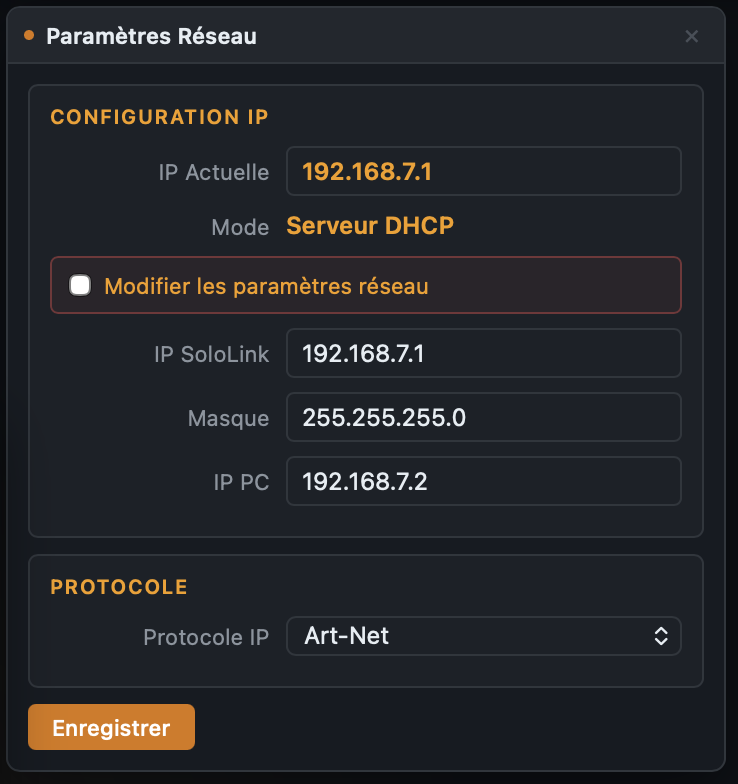

Paramètres réseau #
Configuration IP
- IP actuelle : par défaut, l’adresse IP de l’émetteur Sololink est 192.168.7.1
- Mode : serveur DHCP;
Modifier les paramètres réseau : cocher la case pour modifier.
ATTENTION : cela provoquera une déconnexion de l’émetteur.
- IP Sololink : adresse IP de l’émetteur;
- Masque : masque de sous-réseau de l’émetteur;
- IP PC : adresse IP de votre PC
Protocole
- Protocole IP : Art-Net ou sACN.

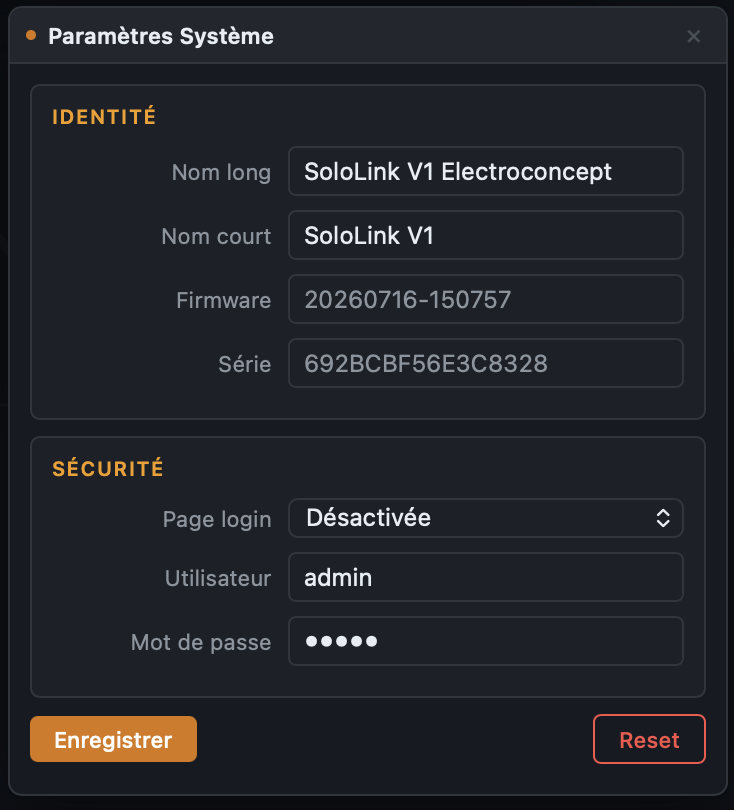

Paramètres système #
Identité
- Nom long : nom de l’émetteur Sololink (maximum 63 caractères);
- Nom court : nom de l’émetteur Sololink (maximum 17 caractères);
- Firmware : version du firmware;
- Série : numéro de série interne de l’émetteur Sololink.
Sécurité
- Page Login : Activer ou désactiver un login pour l’accès à la page web de l’émetteur;
- Utilisateur : nom d’utilisateur de la page;
- Mot de passe : mot de passe de la page.
ATTENTION : cliquer sur ENREGISTRER pour valider les modifications effectuées.
RESET : permet de revenir à la configuration par défaut des paramètres système.

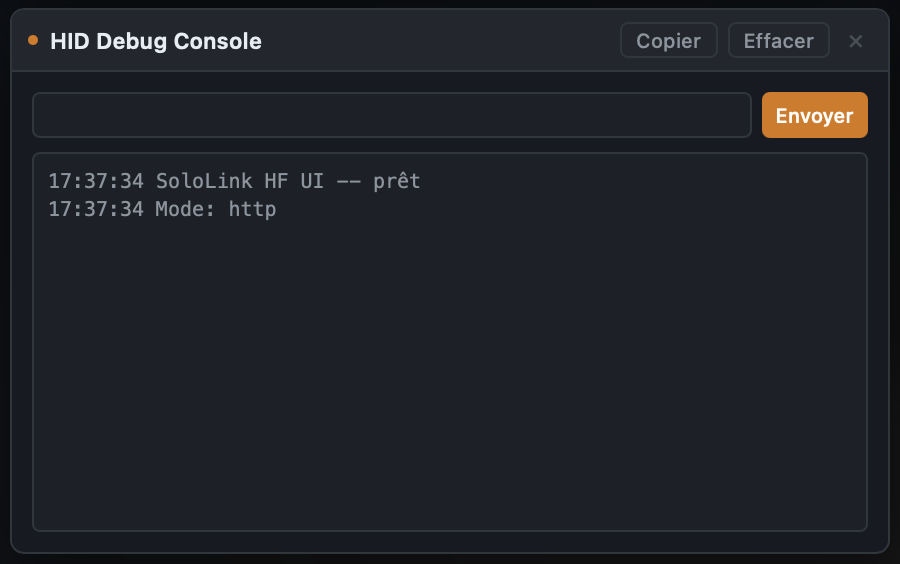

HID Debug #
Console de debug pour voir les communications WebHID et RDM, utile uniquement pour le dépannage avancé ou pour vérifier le bon fonctionnement RDM. Elle affiche toutes les requêtes envoyées au boîtier ainsi que les réponses RDM (permet de diagnostiquer les problèmes découverte).
PAUSE : fige l’affichage pour lire les messages.
CLEAR : efface la console.
Utilisation #
L’utilisation des produits HF Electroconcept ne change rien à l’utilisation de vos appareils DMX.
La technologie employée avec ce produit permet d’avoir une transparence totale entre vos appareils.
Les 512 canaux sont envoyés. Une synchronisation des trames permet de n’avoir aucune latence entre l’émetteur et le récepteur.
N.B : Tous vos produits qui utilisent les récepteurs à intégrer peuvent être utilisés en filaire. Le récepteur possède un mode stand-by qui s’enclenche si une connexion DMX est détectée à l’entrée de l’appareil.
