OmniBox Recorder Player Node Artnet/sACN DMX et Digital 8 Univers

Introduction #

Merci d’avoir acheté un produit Electroconcept.
Lisez attentivement ce guide avant d’utiliser l’OmniBox Recorder Player Node Artnet/sACN DMX et Digital 8 Univers.

Responsabilité:
En aucun cas la société Electroconcept ne peut être tenue pour responsable de tous dommages de quelque nature que ce soit, notamment la perte d’exploitation, de destruction de consommables (cassettes, disques, CD ,Led Strip) ou toute autre perte financière résultant de l’utilisation ou de l’impossibilité d’utiliser le matériel acquis. De plus, Electroconcept ne peut être tenue pour responsable des dommages causés par une mauvaise utilisation de ce produit.

Garantie:
Les produits Electroconcept sont garantis 2 ans constructeur (électronique). Le matériel devra être retourné en franco de port et dans son emballage d’origine (à la charge du client). Tout port dû sera refusé. La restitution du matériel se fera ensuite à la charge d’Electroconcept.

Sont exclus des bénéfices de la garantie : les dégâts provoqués par la faute, la négligence, le manque d’entretien du produit par l’usager (appareils cassés, brûlés, chauffés, mouillés, ensablés, etc.), ainsi que les appareils déjà installés dont la panne proviendrait d’une installation défaillante ou d’une utilisation incorrecte par l’usager. Tous nos produits sont testés avant leur envoi. C’est pourquoi, une erreur de câblage lors de l’installation du produit exclut le bénéfice de la garantie. Si l’utilisateur ou l’installateur modifie le produit d’une quelconque manière que ce soit, la société Electroconcept ne peut en aucune manière se porter garante du bon fonctionnement du produit autrement que dans son état d’origine.

Spécifications Techniques #

• Alimentation : USB 5 V ou port RJ 45 Power over Ethernet
• Consommation : 250 mA ~ 650 mA suivant la charge DMX
• Dimensions : Dimensions : 240 mm x 128 mm x48 mm
• Entrée/Sortie Réseau : RJ 45 ( Réceptacle jaune marqué LAN)
• Entrées/Sorties DMX Physique : 8 (4 XLR 3P, 1 extendeur RJ45 pour 4 ports supplémentaires, Réceptacle marqué DMX 5/6/7/8)
• USB : Pour accès direct à la configuration via https://dmx-tools.electroconcept.fr/dmx_tools/index.html
• Micro SD : Espace de stockage supplementaire pour vos fichiers .dmx et de configuration
• Clavier 8 Touches rétroéclairées

Connexion #

L’Omnibox est alimenté électriquement par un câble USB ou via un réseau compatible PoE. Branchez-le à un port USB de votre ordinateur ou un adaptateur secteur vers USB 5 V d au moins 1 A ou via un RJ45 sur votre réseau compatible PoE .
Reliez votre Omnibox à votre ordinateur ou votre réseau à l’aide d’un câble RJ 45 classique en plus de l’USB su vous ne possédez pas de réseau compatible PoE.
Reliez votre matériel DMX à l’aide d’un câble adapté au transport de données DMX.

Configuration par défaut #

Par défaut l’ Omnibox est livré configuré en DHCP.
L’Omnibox se configure avec dmx_tools, disponible sur une page web à l’adresse suivante ou directement à l’adresse IP V4 de l’Omnibox:
https://dmx-tools.electroconcept.fr/
Cliquer sur le bouton Connexion et choisissez votre matériel dans la fenêtre qui s’affiche à l’écran, puis cliquer à nouveau sur Connexion.

L’adresse IP de l’Omnibox se trouve dans l’onglet Réseau. Tapez la valeur de IP Actuelle, dans la barre d’adresse de votre navigateur préféré pour accéder à la page web de configuration du produit.

Menus de Configuration Générale #

Réseau #

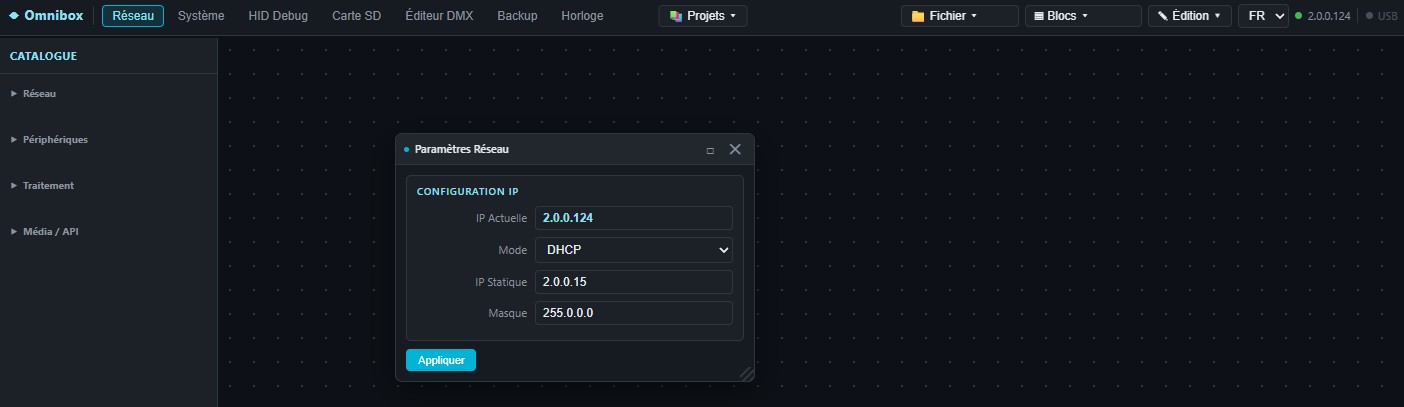

L’onglet Réseau permet de configurer l’adresse IP de l’Omnibox en fonction de votre réseau. Assurez-vous qu’elle est compatible avec le sous-réseau auquel vous êtes connecté .

• DHCP ou STATIC : Choix du mode d’attribution de l’adresse IP du Node (manuelle ou automatique)
• IP statique : Choix de l’adresse IP du node en mode Statique
• Masque : Choix de l’adresse IP du masque de sous réseau en mode Statique

D’après la norme Art-Net on priviligie les réseaux de type 2.x.x.x ou 10.x.x.x avec un masque de réseau du type 255.0.0.0. De ce fait, l’adresse de broadcast du Node sera alors 2.255.255.255 ou 10.255.255.255.
Si vous choisissez de connecter ‘Omnibox à votre réseau domestique, par exemple 192.168.0.x, avec un masque de sous-réseau du type 255.255.255.0 alors l’adresse de broadcast du Node sera 192.168.0.255.

Système #

L’onglet Système et sécurité permet de personnaliser le nom du produit et l’acces à la page web de configuration

• Nom long : Choix du nom complet de l’Omnibox
• Nom Court : Choix du nom court de l’Omnibox ( ArtPoll reply par exemple)
• Firmware : Date de compilation du firmware installé (non modifiable)
• Série : Numéro de série de votre Omnibox (non modifiable)
• Page login : Permets d’activer ou non la page de login de l’interface du serveur web
• Utilisateur : Nom de l’utilisateur autorisé à acceder à la page de configuration web
• Mot de passe : Mot de passe de l’utilisateur

HID Debug #

L’onglet HID Debug permet d’afficher des logs sur la configuration actuelle de l’Omnibox et au SAV de vous aider à déterminer un mauvais fonctionnement par exemple.

Carte SD #

L’onglet Carte SD permet de gérer le contenu de votre carte SD si présente et insérée dans votre Omnibox.

Vous pouvez Uploader de nouveaux fichiers présent sur votre ordinateur, télécharger des fichiers présents sur la SD vers votre ordinateur ou encore renommer des fichiers présent sur la carte SD.
enfin vous pouvez tester la compatibilité de cette dernière:

Attention : Si votre test de carte SD donne de très mauvais résultats et est complètement dans le rouge, merci d’essayer une autre carte SD.

DMX Editor #

L’onglet DMX Editor permets de visualiser et d’éditer des programmes .dmx préalablement enregistrés sur votre carte SD. Ouvrez le fichier qui vous interesse, et vous pouvez ainsi controler chaque niveau de chaque canal de tous les univers présents dans le fichier. Utilisez les outils de découpe et fondu pour faire par exemple un bouclage parfait sur votre fichier.

Backup #

L’onglet Backup permets d’enregistrer et d’importer l’intégralité d’une configuration de l’Omnibox, paramétrage réseau, personnalisation système et l’ensemble des modules du Patch grâce au 2 boutons Export = Download JSON et Import = Browse

Horloge #

L’onglet Horloge permet de régler l’horloge interne de l’Omnibox pour permettre par exemple des déclenchements a heure fixe avec le module périphérique Horloge.
Pour synchroniser l’heure de l’Omnibox avec celle de votre ordinateur appuyer sur le bouton « Heure du PC » et faites Appliquer

Menus de Configuration du Patch #

Barre latérale catalogues des modules #

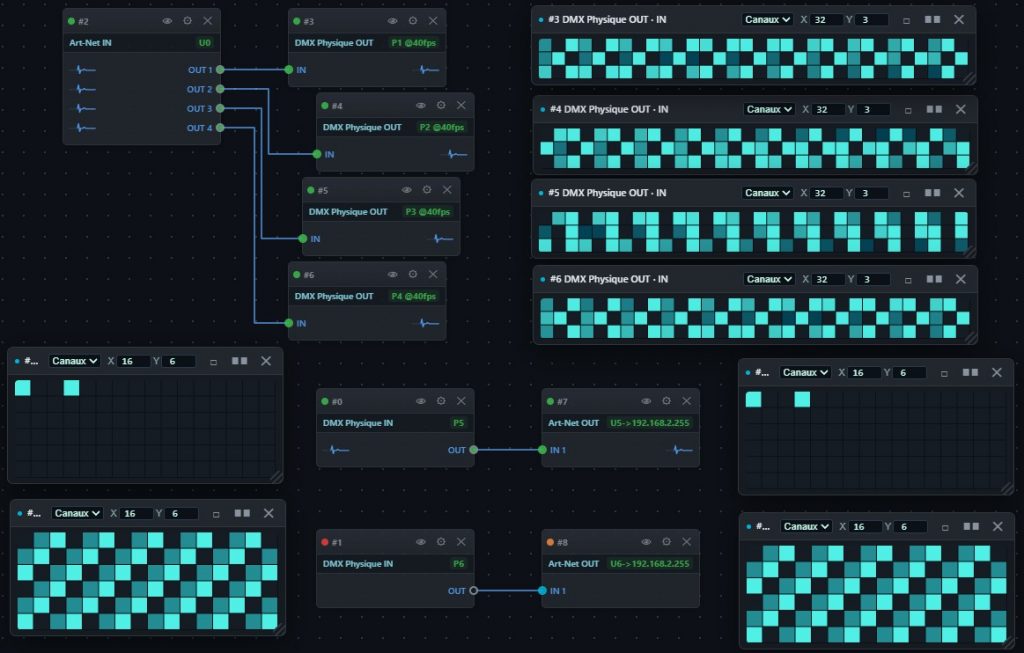

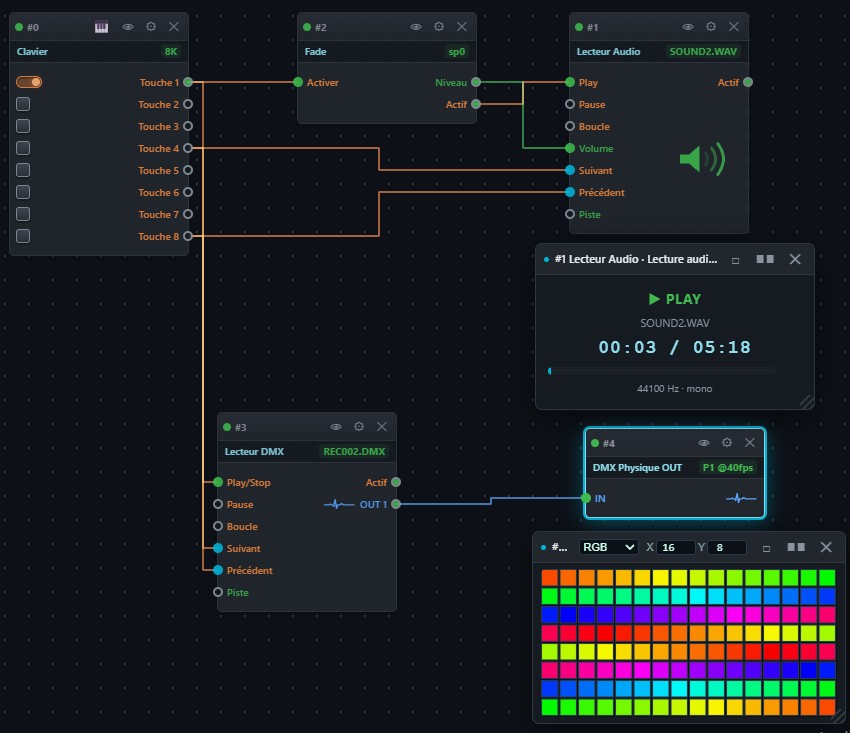

Le Plan de Travail / Canevas #

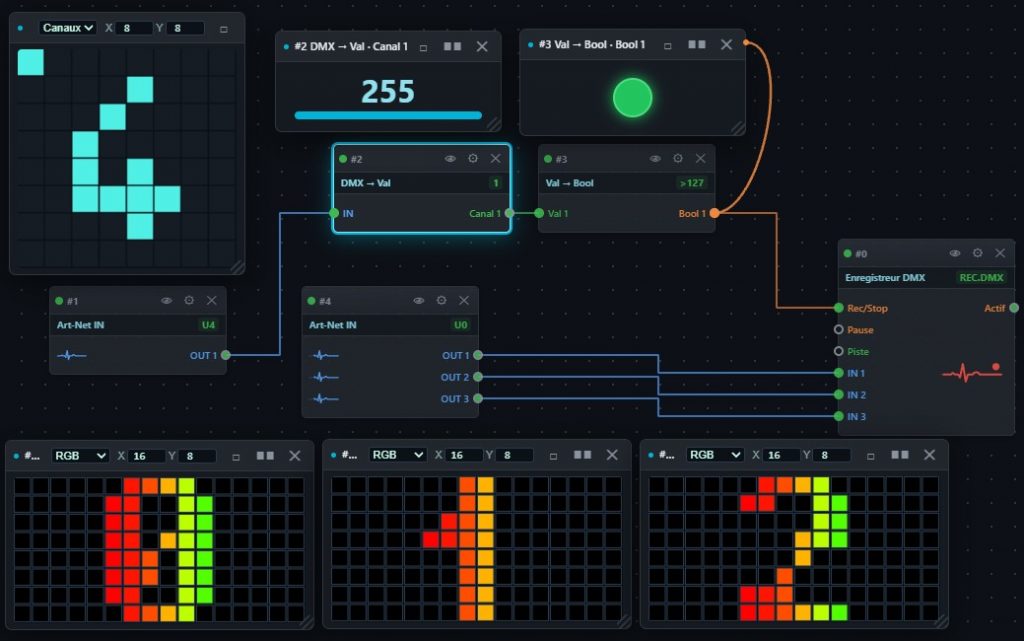

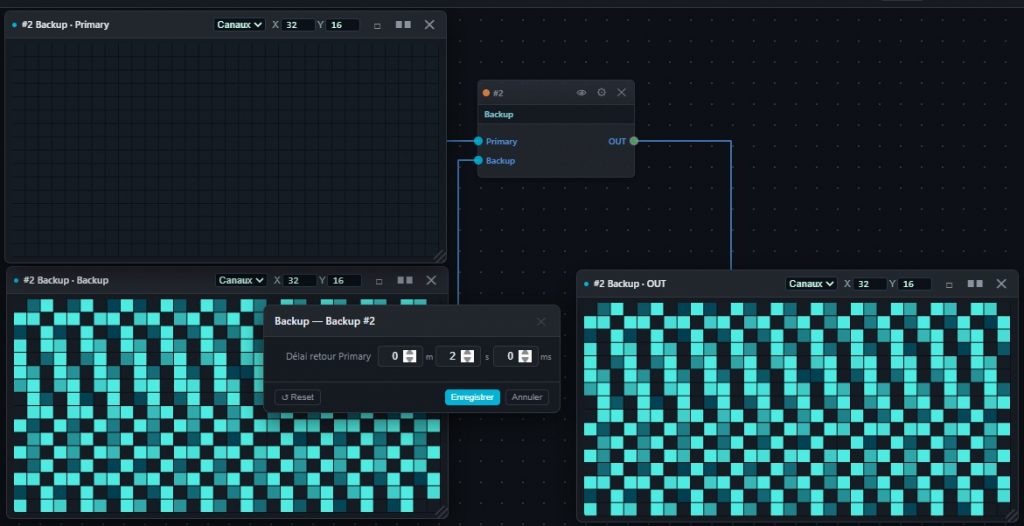

Le canevas est l’écran central ou vous pouvez placez vos modules, les configurer et les monitorer.
Il est équippé d’un Zoom et d’ascenseurs horizontal et vertical.

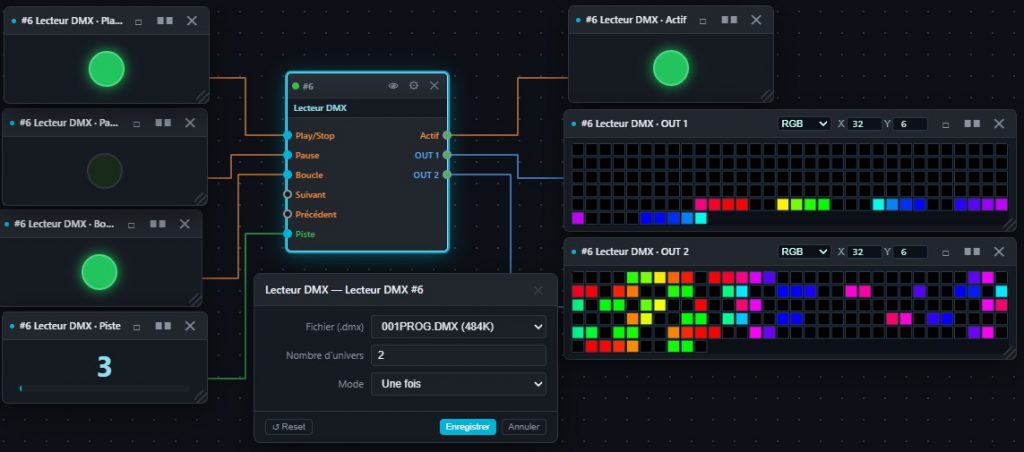

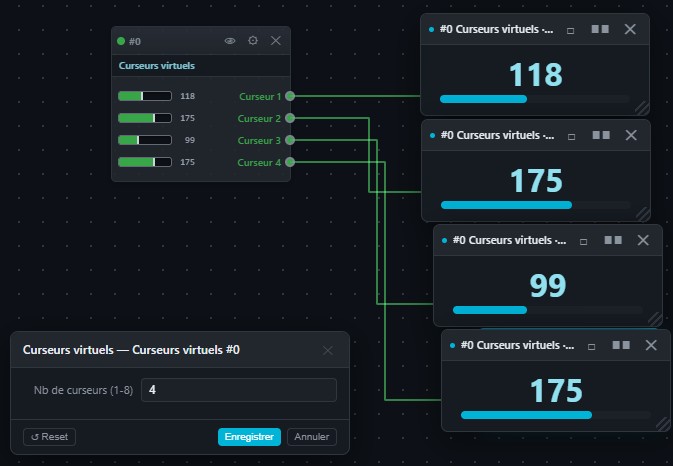

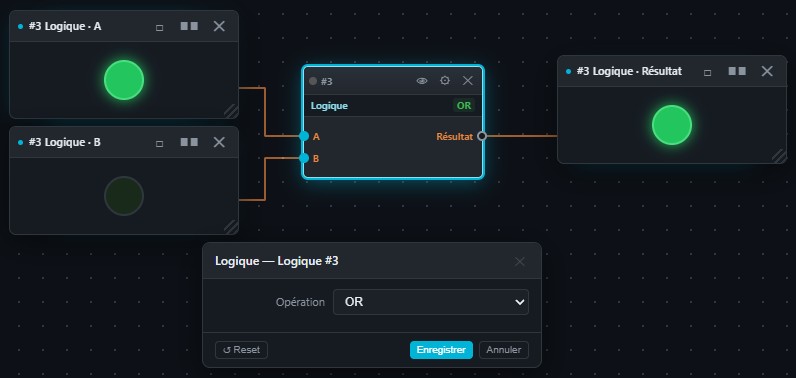

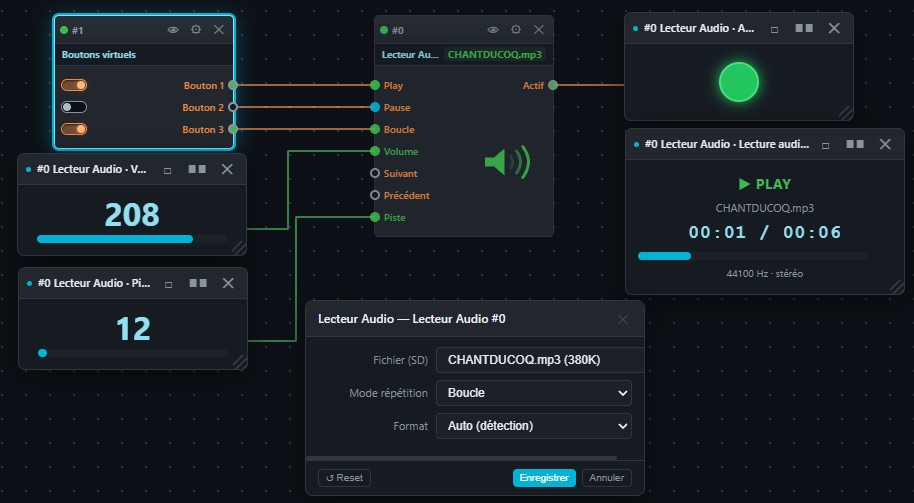

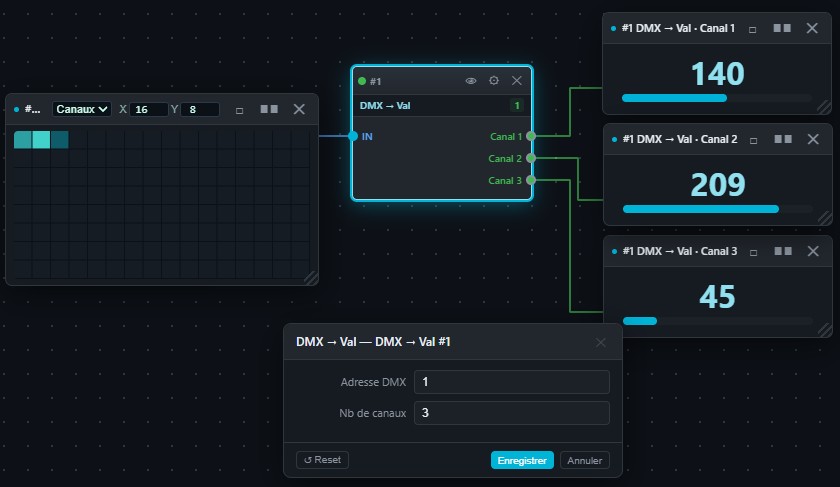

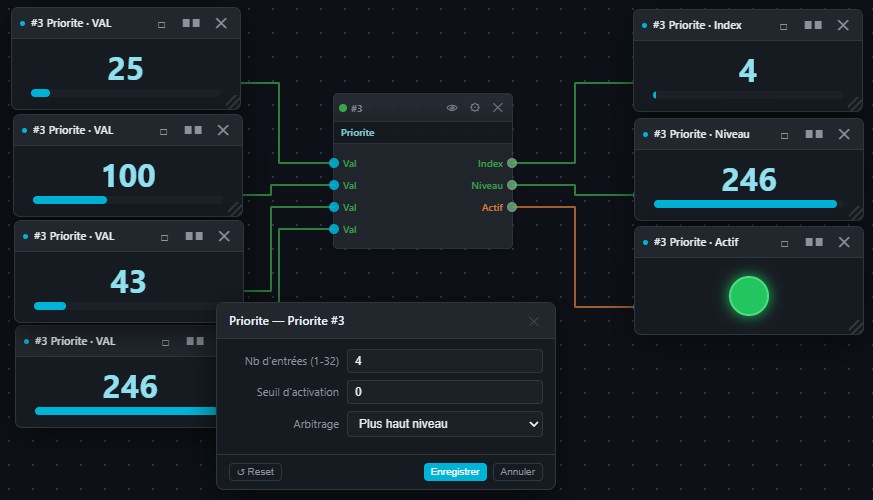

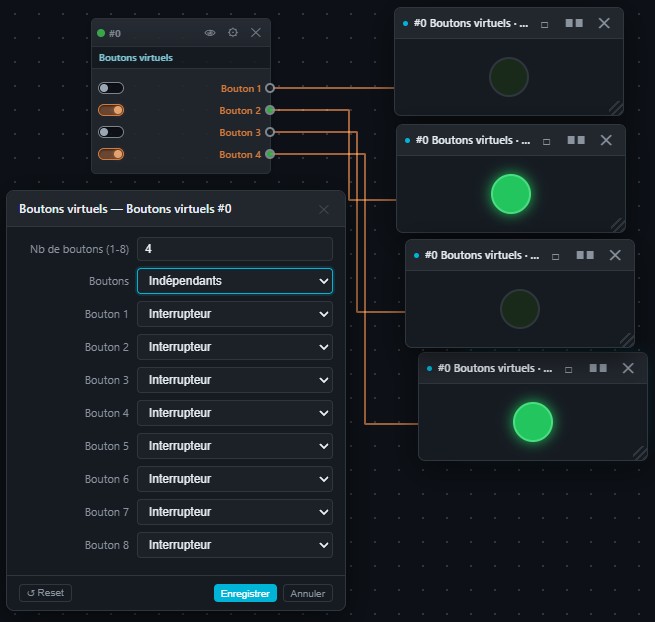

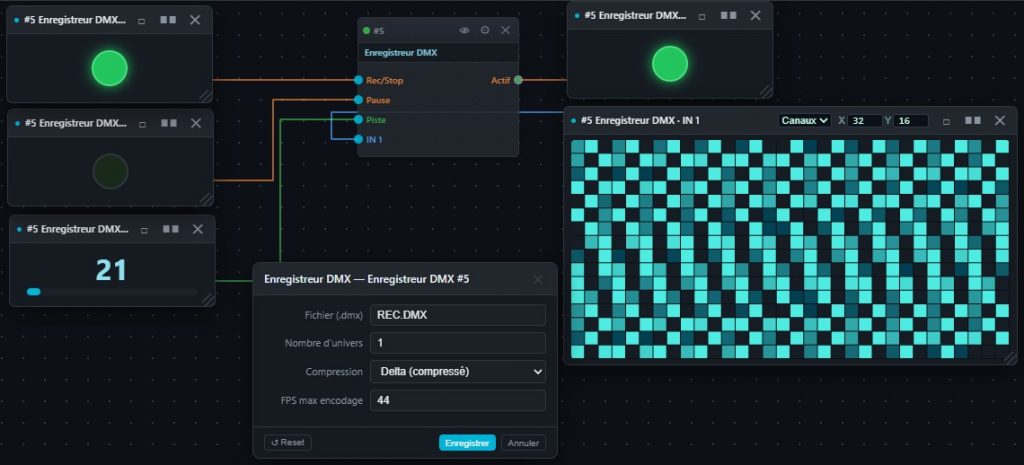

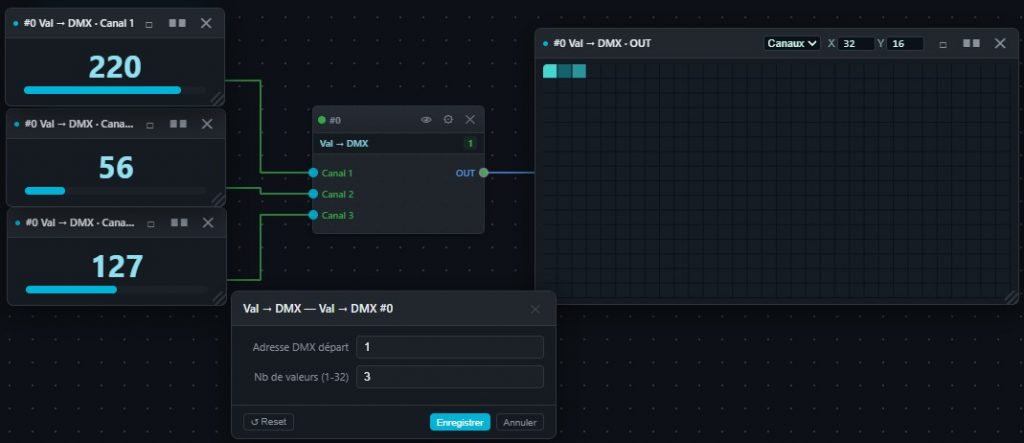

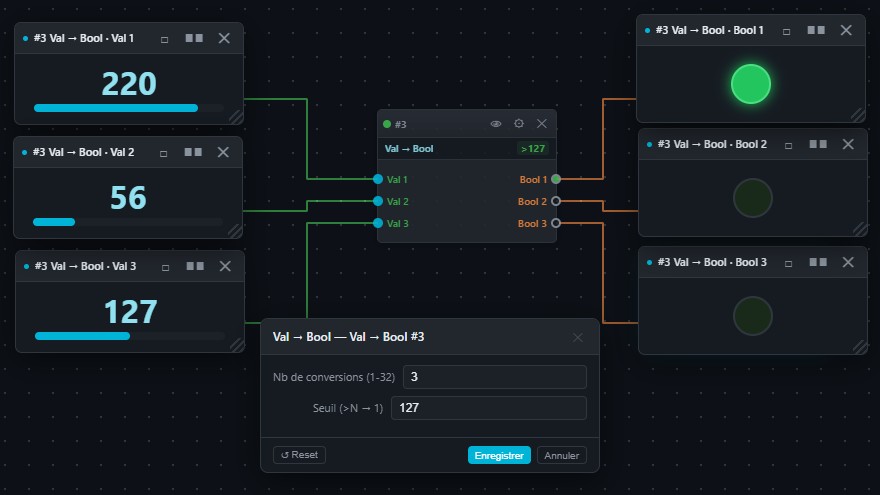

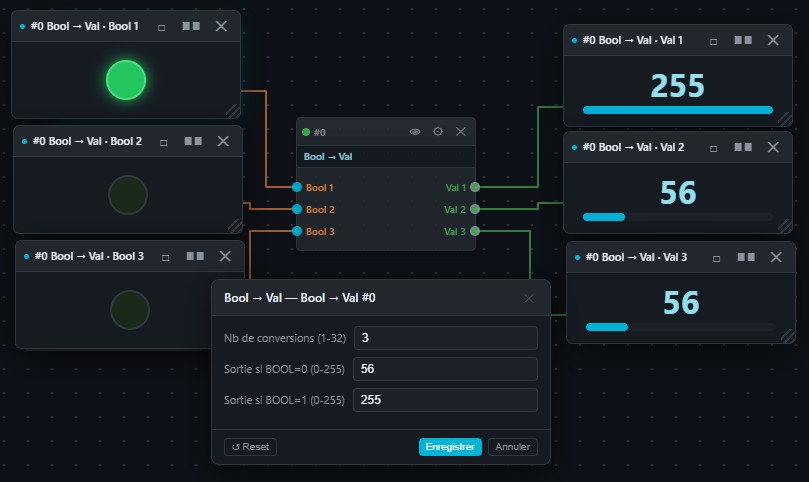

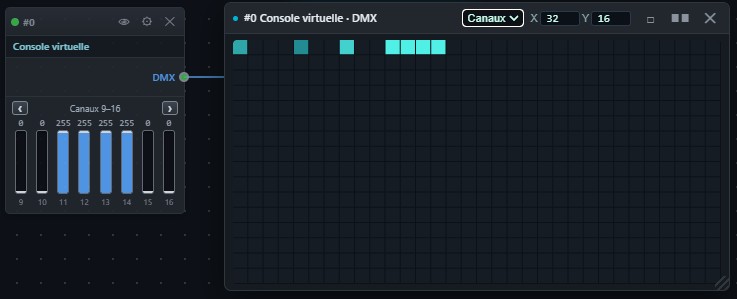

Anatomie d’un Module #

Chaque Module possède quatres caractéristiques principales:
– zéro, une ou plusieurs entrées de type DMX, Val ou Booleen à gauche du module
– zéro, une ou plusieurs sorties de type DMX, Val ou Booleen à droite du module
– Un Inspecteur permettant de monitorer toutes les entrées et sorties disponibles du module
– Un écran de paramétrage du module

Les couleurs des entrées sorties correspondent au type de port attendu DMX, Val ou Bool. vous pouvez personnaliser le nom du port. une info-bulle apparait pour vous donner des informations supplementaires

Référence des Modules #

Réseau / Art-Net IN #

Le module Art-Net IN permet de créer de un à 32 buffer de 512 canaux DMX écoutant de 1 à 32 univers consecutifs Art-Net

Paramètres	Valeurs	Défaut	Rôle
Univers Art-Net (départ)	0 à 32767	0	Numéro du premier univers Art-Net écouté. Les univers suivants s’enchaînent à partir de celui-ci.
Nombre d’univers	1 à 32	1	Nombre d’univers reçus, donc de sorties du module. Le changer réorganise les ports.

Réseau / Art-Net OUT #

Le module Art-Net OUT permet de diffuser un buffer de 512 canaux DMX sur un univers Art-Net déterminé à une adresse choisie.

Paramètres	Valeurs	Défaut	Rôle
Univers Art-Net (0-32767)	0 à 32767	0	Numéro d’univers inscrit dans les trames émises. C’est ce numéro que doit écouter l’appareil destinataire.
IP destination (unicast)	Adresse IPv4	Diffusion du réseau	Destinataire des trames. À la création, le champ est pré-rempli avec l’adresse de diffusion du réseau actif : tous les appareils reçoivent. (BROADCAST) Saisissez une adresse précise pour n’émettre que vers un seul appareil, ce qui allège nettement le réseau.
Fréquence sortie (1-44 fps)	1 à 44 images/s	40	Cadence d’émission. Descendre cette valeur soulage un réseau chargé ; la monter rend les fondus plus fluides. 44 est le maximum du DMX512.

Réseau sACN IN #

Le module sACN IN permet de créer de un à 32 buffer de 512 canaux DMX écoutant de 1 à 32 univers consecutifs sACN (E1.31)

Paramètres	Valeurs	Défaut	Rôle
Univers sACN (départ)	1 à 63999	1	Numéro du premier univers sACN écouté.
Nombre d’univers	1 à 32	1	Nombre d’univers reçus, donc de sorties du module.
Priorité (0-200)	0 à 200	100	Sans effet en réception. Ce champ n’est utilisé que par le module sACN OUT. Permets de définir la priorité (par Source) de l’univers sACN émis sur le réseau.

Réseau sACN OUT #

Le module sACN OUT permet de diffuser un buffer de 512 canaux DMX sur un univers sACN déterminé .

Paramètres	Valeurs	Défaut	Rôle
Univers sACN (1-63999)	1 à 63999	1	Numéro d’univers inscrit dans les trames émises.
Priorité (0-200)	0 à 200	100	Priorité annoncée dans les trames. Quand plusieurs sources émettent le même univers, les appareils récepteurs retiennent celle dont la priorité est la plus élevée. 100 est la valeur normale ; réservez les valeurs hautes à une source de remplacement qui doit prendre la main.
Mode	Unicast ou Multicast auto	Unicast	En multicast, l’adresse de destination est calculée automatiquement à partir du numéro d’univers, selon la norme E1.31 : rien à saisir. En unicast, vous indiquez vous-même l’adresse du destinataire.
IP destination (unicast)	Adresse IPv4	0.0.0.0	Destinataire des trames, uniquement en mode Unicast. Ignoré en multicast.
Fréquence sortie (1-44 fps)	1 à 44 images/s	40	Cadence d’émission.

Périphériques DMX Physique IN #

Le module DMX Physique IN permet de créer un buffer écoutant l’entrée DMX Physique sélectionnée

Paramètres	Valeurs	Défaut	Rôle
Port DMX physique	Port 1 à 8	aucun	Port physique écouté. Le port bascule alors en réception : il n’émet plus.

Périphérique DMX Physique OUT #

Le module DMX Physique OUT permet de diffuser un univers DMX sur un des ports XLR physique de l’Omnibox

Paramètres	Valeurs	Défaut	Rôle
Port DMX physique	Port 1 à 8	aucun	Port physique sur lequel l’univers est émis. Un port déjà pris par un autre module n’est pas proposé
Fréquence sortie (1-44 fps)	1 à 44 images/s	40	Cadence d’émission sur le câble DMX. Certains appareils anciens n’acceptent pas 44 images par seconde : descendre à 30 ou 25 résout souvent des scintillements inexpliqués.

Périphériques Sortie Digital LED #

Le module Sortie Digital LED permet de commander jusqu’à 1360 leds RGB ou 1024 leds RGBW sur les ports DMX Physiques 1,3,6 et 8.
Remarque, dans l’inspecteur vous pouvez basculer la vue des canaux DMX en une vue pixel.

Paramètres	Valeurs	Défaut	Rôle
Paire de ports	Ports 1 + 3, ou Ports 6 + 8	Ports 1 + 3	Choisit le couple de ports physiques réquisitionné par le module : la sortie A prend le premier, la sortie B le second. Ces ports ne sont plus disponibles pour du DMX ; un module DMX qui les occupait est déplacé automatiquement.
Période bit (ns)	200 à 4000 ns	1250	Durée d’un bit sur le protocole du ruban. 1250 ns correspond aux WS2812 et SK6812 courants. Ne le modifiez que si la fiche technique de votre ruban l’impose.
Reset / latch (µs)	1 à 1000 µs	80	Durée du silence qui marque la fin d’une image et verrouille les couleurs. Trop court, le ruban ne se met pas à jour ; trop long, la cadence baisse.
Sortie A — activée	Non ou Oui	Oui	Active la sortie A. Une sortie désactivée libère son port physique et ses entrées DMX disparaissent du module.
A — ordre couleur	GRB, RGB, BGR, GRBW, RGBW	RGB	Ordre dans lequel le ruban attend ses couleurs. S’il se trompe de teinte (du rouge qui sort vert, par exemple), c’est ce réglage qu’il faut corriger. Les modes RGBW et GRBW ajoutent un canal de blanc et réduisent la capacité à 128 pixels par univers, contre 170.
A — nb LED	1 à 1360	680	Nombre de LED du ruban branché sur A. Le module en déduit le nombre d’entrées DMX nécessaires : 170 pixels par univers en trois couleurs, 128 en quatre. 680 LED occupent donc exactement 4 univers.
A — TH0 (ns)	50 à 2000 ns	400	Durée de l’impulsion haute codant un zéro. Valeur du protocole du ruban, à ne changer que sur indication de sa fiche technique.
A — TH1 (ns)	50 à 2000 ns	800	Durée de l’impulsion haute codant un un.
Sortie B — activée	Non ou Oui	Non	Active la sortie B, avec les mêmes réglages indépendants que la sortie A.
B — ordre couleur	GRB, RGB, BGR, GRBW, RGBW	RGB	Voir la sortie A.
B — nb LED	1 à 1360	680	Voir la sortie A.
B — TH0 (ns)	50 à 2000 ns	400	Voir la sortie A.
B — TH1 (ns)	50 à 2000 ns	800	Voir la sortie A.

Périphériques Clavier #

Le module Cavier permet de se servir de la matrice de 8 boutons qui est sur la face avant de l’Omnibox.
Remarque : En plus de l’inspecteur et des paramètres ce module possède un Clavier Virtuel qui permet de simuler l’état du clavier physique.

Paramètres	Valeurs	Défaut	Rôle
Configuration des touches	8 touches	Flash, rose vif à l’appui	Ouvre l’éditeur des huit touches. Pour chacune : – le mode (Flash, active tant qu’appuyée, ou ON/OFF, verrouillée jusqu’au prochain appui) – les deux couleurs de rétroéclairage, au repos et à l’état actif.

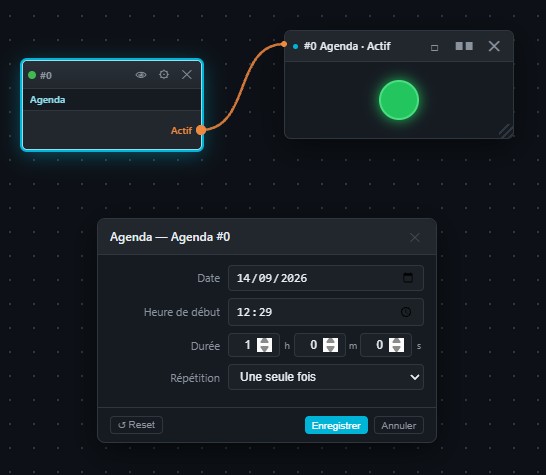

Périphériques Horloge #

Le module Horloge ou Calendrier permet de définir une heure fixe de déclenchement de façon récurente.

Paramètres	Valeurs	Défaut	Rôle
Calendrier	Heure et jours	aucun	Ouvre le calendrier : l’heure de déclenchement et les jours de la semaine concernés. Le module s’appuie sur l’horloge interne, qui doit donc être à l’heure.

Périphériques Timer #

Le module Timer permet de lancer un cycle ON/OFF sur la sortie du module.

Paramètres	Valeurs	Défaut	Rôle
Durée à ON	Durée	5 s	Temps pendant lequel la sortie reste active.
Durée à OFF	Durée	5 s	Temps pendant lequel elle reste inactive.
Départ	À ON ou À OFF	À ON	État par lequel le cycle commence au démarrage. L’entrée Activer gèle le cycle : la sortie retombe alors à l’état inactif.

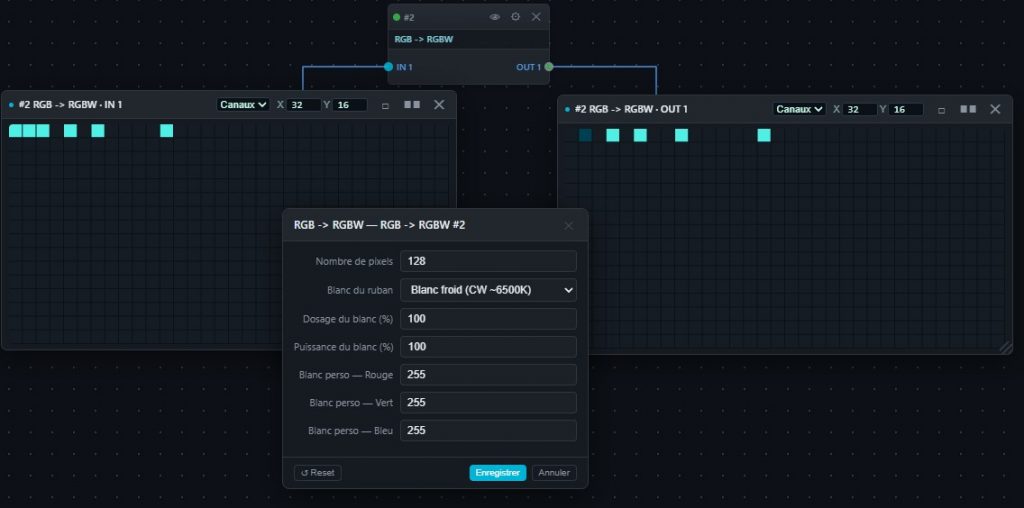

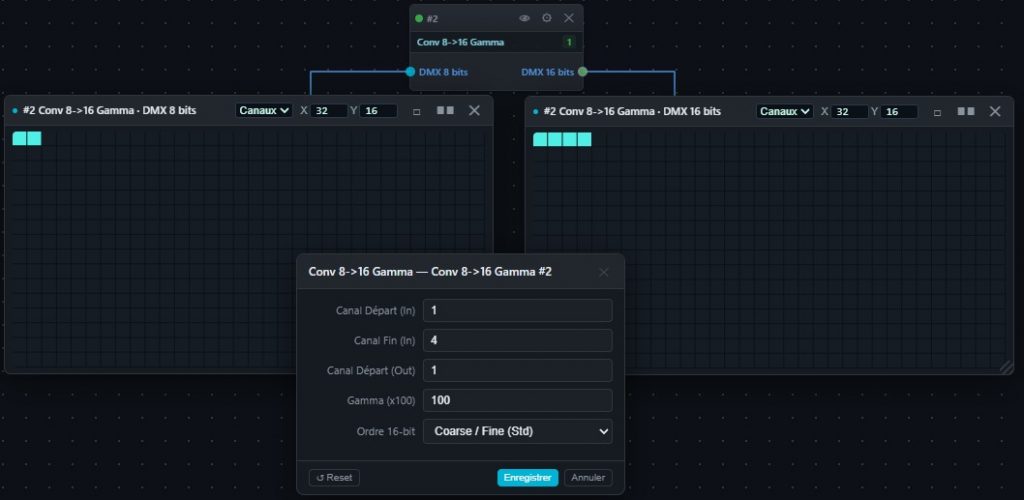

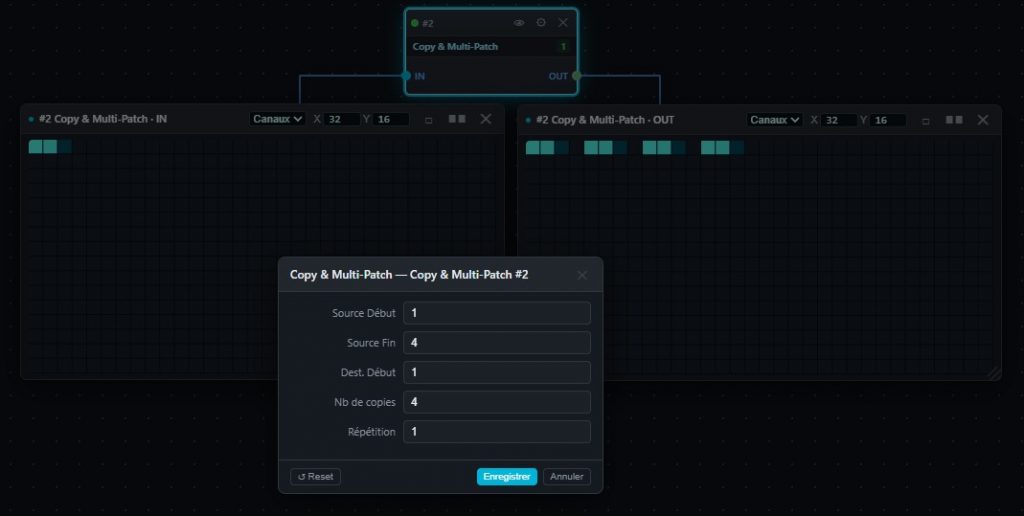

Traitement Merge HTP #

Le module Merge HTP permet de fusionner deux buffers DMX complets , canal par canal. La valeur la plus haute est gardée et diffusée en sortie.

Remarque : Ce module n’a pas de paramètres supplémentaires

Traitement Merge LTP #

Le module Merge LTP permet de fusionner deux buffers DMX complets , la dernière valeur reçue est prioritaire est diffusée en sortie. Ce module possède deux modes différent, un univers entier et canal par canal comme les modes LTP traditionnels

Paramètres	Valeurs	Défaut	Rôle
Mode LTP	Univers entier ou Canal par canal	Univers entier	Univers entier : la dernière source qui a envoyé une image prend la main sur tout l’univers. Canal par canal : chaque canal suit celle de ses deux sources qui a changé en dernier, ce qui permet à deux pupitres de se partager le même univers. En cas de changement simultané, l’entrée A l’emporte.

Traitement Master Dimmer #

Le module Master Dimmer permet de graduer toutes les valeurs d’un ou plusieurs buffer DMX entier à l’aide d’une seule valeur. Trés utile pour graduer un écran led avec une console par exemple.

Paramètres	Valeurs	Défaut	Rôle
Nombre d’univers	1 à 32	1	Nombre d’univers gradués. Chaque entrée alimente la sortie qui porte le même numéro.

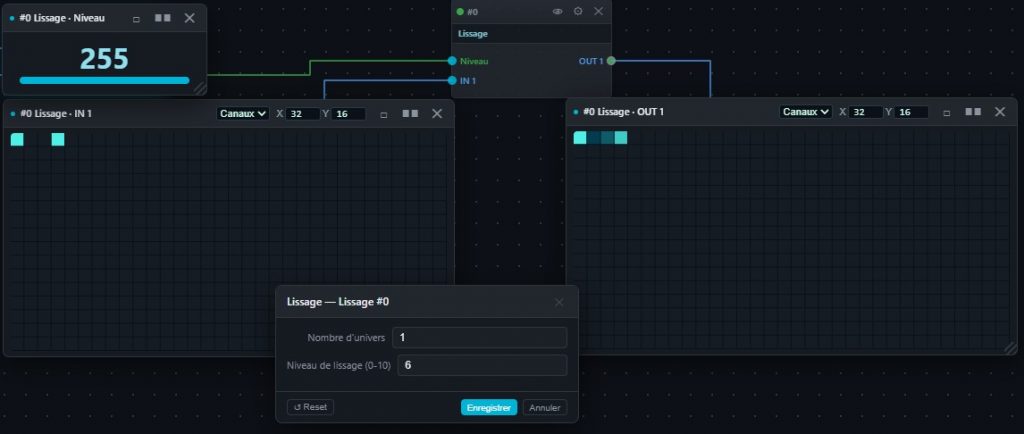

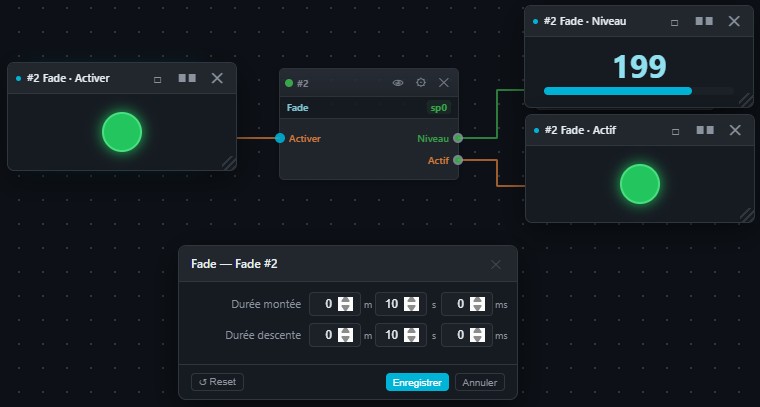

Traitement Lissage #

EN COURS DE REDACTION, TO BE CONTINUED….
